Sommaire des Matières pour Proceq DY-2

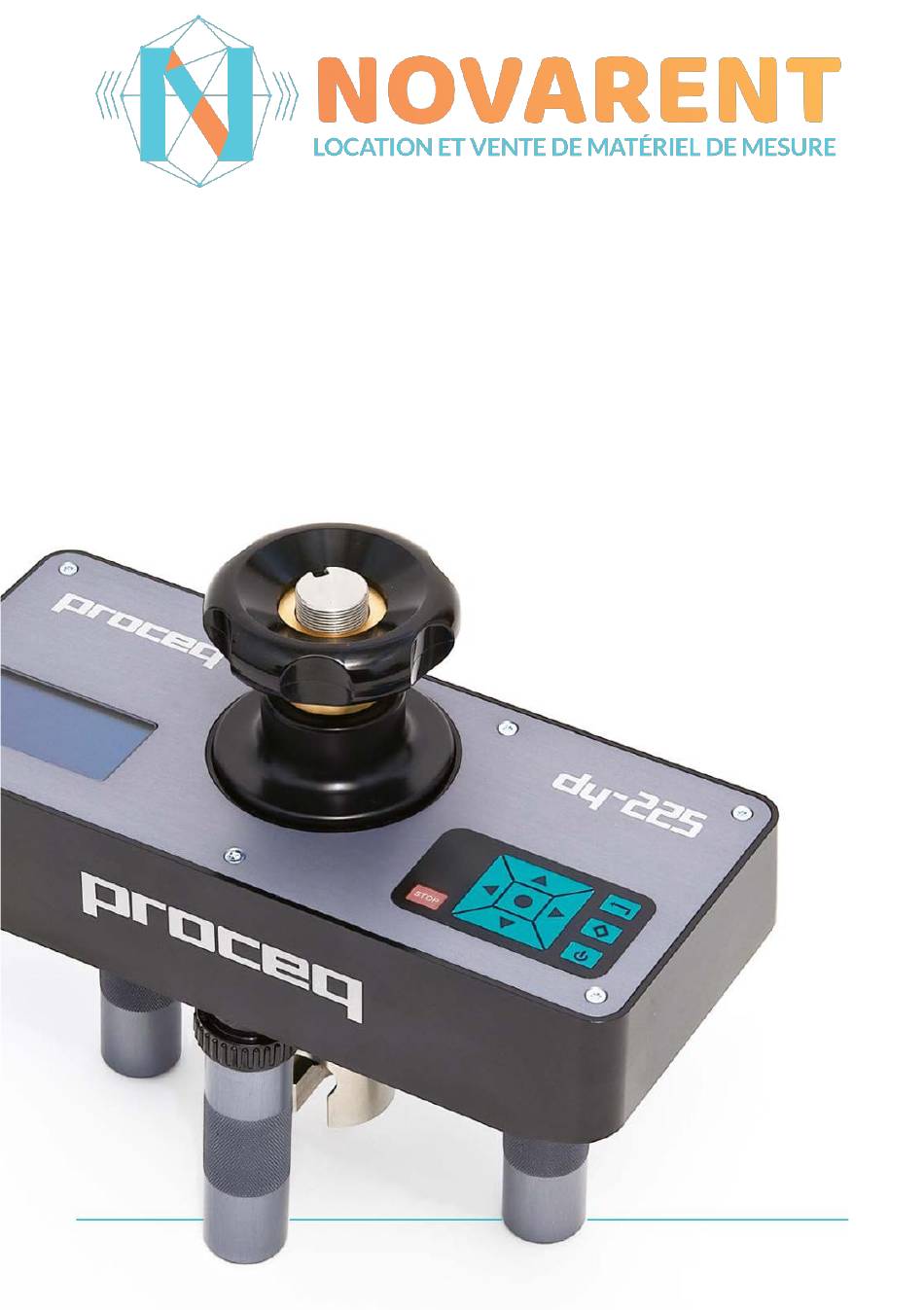

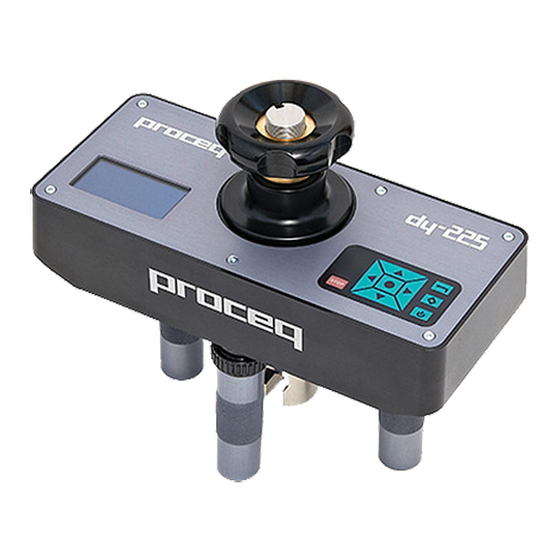

- Page 1 Proceq DY-2 Mode d’emploi Swiss Precision since 1954...
-
Page 2: Table Des Matières
... . . 6 Menu du DY-2 ..... 6 Paramètres de test ....7 Exécution d’un test d’adhérence avec le DY-2 . -
Page 3: Sécurité Et Responsabilité
Conformité avec les normes Le DY-2 est totalement conforme aux normes figurant au chapitre suivant. Proceq DY-2 est étalonné conformément à la norme EN ISO 7500-1 Annexe C - Méthode alternative pour la classification des machines d’essai. Le logiciel nécessaire à l’étalonnage de l’instrument est inclus dans DY-Link. -
Page 4: Normes Et Choix De L'équipement
ASTM D Méthode de test normalisée Ø 50 mm < 1 MPa/min Ø 75 mm < 150 psi/min 7522 pour la force de traction du FRP Ø 100 mm lié à un substrat en béton © 2014 Proceq SA... -
Page 5: Modèles Dy-2
Modèles DY-2 Trois versions de DY-2 se distinguant par la force de traction maximale sont disponibles. • Le DY-206 présente une précision accrue pour les applications avec force faible. Recommandé pour les surfaces élastiques en raison d’exigences plus élévées en matière de taux de charge. -
Page 6: Mise En Route
Entreposer l’appareil à température ambiante et charger complètement la batterie au moins une fois par an. Chargement du DY-2 Une batterie totalement chargée permet d’assurer environ 80 cycles de chargement complets. Le symbole d’état de charge de la batterie s’affiche lorsque l’accumulateur est à 10 % de sa ca- pacité. -
Page 7: Tableau De Commande Du Dy-2
Tableau de commande du DY-2 Utilisez les touches de navigation pour mettre en surbrillance un point de menu et appuyez sur la touche centrale pour le sélectionner. Bouton de retour – Il permet de revenir au menu précédent sans apporter de changement Bouton de 2ndes fonctions –... -
Page 8: Paramètres De Test
• Saisissez l’aire, par ex. pour une plaque de test de 50 x 50 mm, l’aire est de 2500 mm (Le réglage du diamètre affichera une valeur théoriquement calculée dans ce cas.) • Appuyez sur la touche centrale pour exécuter cette action. Réglage des paramètres de charge © 2014 Proceq SA... -
Page 9: Réglage De La Date Et De L'heure
• Appuyez sur la touche centrale pour exécuter cette action. Mémoire de mesures • La mémoire peut contenir jusqu’à 100 mesures. • Lorsqu’elle est totalement pleine, les plus anciennes mesures sont écrasées. • Pour consulter les mesures sauvegardées, procédez comme suit: © 2014 Proceq SA... -
Page 10: Suppression De Tous Les Objets Enregistrés
Exécution d’un test d’adhérence avec le DY-2 Grâce à sa conception, le DY-2 permet de respecter les diverses normes de test d’adhérence en toute simplicité. Il permet à l’utilisateur de spécifier un taux de charge et présente un affichage gra- phique (via le logiciel DY-Link) du taux de charge réalisé... -
Page 11: Préparation Du Test
• Patientez le temps que l’adhésif prenne. • Fixez le boulon de serrage sur la pastille de test. (Les pastilles de test du DY-2 nécessitent un bou-lon de serrage de 10 mm. Les boulons de serrage de 8 mm et 12 mm sont également disponibles.) •... -
Page 12: 5.2.1 Charge Maximale, Durée Du Test Et Taux De Charge Effectif
élastiques peuvent fausser les résultats d’un test d’adhérence. DY-2 fournit les outils adéquats permettant d’effectuer l’analyse lors de tests sur de tels matériaux. Si, pendant un test, le graphique de charge apparaît sur l’écran de mesure sous la forme d’un icone qui clignote, ceci signifie que le taux de charge programmé... -
Page 13: Enregistrement Du Mode De Rupture
De nombreuses normes requièrent également que l’utilisateur enregistre le mode de rupture selon divers degrés de complexité. Le DY-2 permet à l’utilisateur d’enregistrer le mode de rupture avec le résultat du test pour un rapport complet. La possibilité d’enregistrer la rupture est suffisamment souple pour répondre aux exigences des diverses normes. -
Page 14: Accessoires
Accessoires Utilisation de grandes pastilles de test La configuration standard du DY-2 peut être utilisée avec les pastilles de test jusqu’à 50 mm de diamètre ou carrées de 50 x 50 mm. Plaque adaptatrice pour grandes pastilles de test La plaque adaptatrice (code article 346 10 530) accepte toutes les pastilles de test de la gamme Proceq. -
Page 15: Informations De Commande
Remarque: les pastilles de test Proceq nécessitent un boulon de serrage M10. Les bou- lons de serrage M8 et M12 doivent être utilisés avec les pastilles de test non fournies par Proceq. Pour l’appareil 25 kN, un boulon de serrage M10 est requis pour des forces supérieures à 16 kN. -
Page 16: Spécifications Techniques
1500 cycles de test complets. Assistance Proceq s’engage à fournir des services d’assistance complets pour cet appareil au moyen de notre service après-vente global et de nos infrastructures de support. Nous recommandons à l’utilisateur d’enregistrer ce produit en ligne sur le site www.proceq.com afin d’obtenir les dernières mises à... -
Page 17: Logiciel Dy-Link
à utiliser. Téléchargement des données Connectez le DY-2 à un port USB, puis cliquez sur cette icône pour télécharger toutes les données de l’appareil. Cliquez sur l’icône en forme de double flèche dans la colonne de numéro ID de fente pour afficher le graphique du taux de charge. -
Page 18: Exporter Des Données
Sinon, vous pouvez également cliquer sur une ou plusieurs rangées de mesures à l’aide du bouton droit de la souris pour afficher le menu contextuel qui permet de couper, copier, coller ou supprimer les mesures sélectionnées. © 2014 Proceq SA... -
Page 19: Suppression Des Données Sauvegardées Sur Le Dy
• Unité (cliquer à droite) Suppression des données sauvegardées sur le DY-2 Sélectionnez le point de menu «Appareil – Supprimer tous les objets de mesure du DY-2» pour sup-primer toutes les données enregistrées sur le DY-2. Un message d’avertissement vous informe que toutes les données sont sur le point d’être supprimées. - Page 20 DY-2 les mesures enregistrées afin d’analyser les données des courbes sauvegardées. Étalonnage Proceq DY-2 est étalonné conformément à la norme EN ISO 7500-1 Annexe C - Méthode alterna- tive pour la classification des machines d’essai. Ce logiciel permet de réétalonner ou de rétablir un ancien étalonnage sauvegardé.
