MAX. CIRC. ...
Dans le cas d'un plancher chauffant, ne pas modifier le réglage d'usine (50 °C). La
réglementation impose un dispositif de sécurité indépendant de la régulation, avec
réarmement manuel, qui coupe la fourniture de chaleur dans le circuit du plancher chauffant
lorsque la température du fluide atteint 65 °C (France : DTU 65.14).
Pour répondre à cette exigence, un thermostat de sécurité doit être raccordé électriquement sur le contact TS du
connecteur de la pompe.
Paramètre TPC
Le paramètre TPC (Température de Pied de Courbe de chauffe) permet d'imposer au circuit chaudière une
température de fonctionnement minimale (cette température peut être constante si la pente du circuit est nulle).
En modifiant la pente de chauffe,

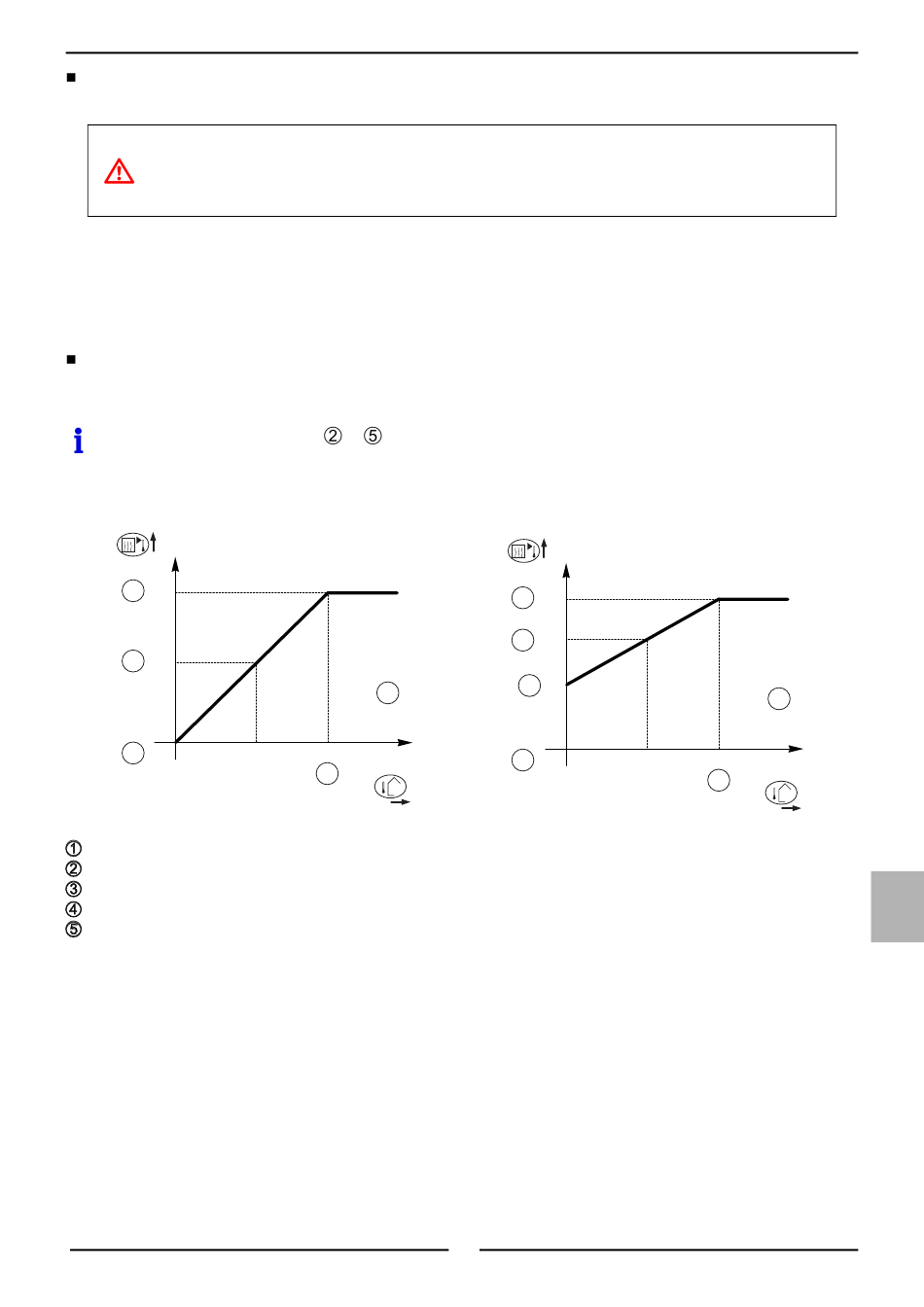

Courbe de chauffe sans TPC
C°
1
75
2
50
20
3
Température maximale du circuit
Température de l'eau du circuit pour une température extérieure de 0 °C
Consigne JOUR du circuit
Température extérieure pour laquelle la température maximale d'eau du circuit est atteinte
Valeur de la pente de chauffe
Cette valeur correspond au paramètre PENTE CIRC.
X
Valeur réglée sur le paramètre TPC
et
se recalculent et se repositionnent automatiquement.
5
1.5
0
-16
C°
4
C002319-B
Courbe de chauffe avec TPC
C°
75
1
2
64
50
X
20
3
71
5
0.7
0
-15
C°
4
C002320-B
4
