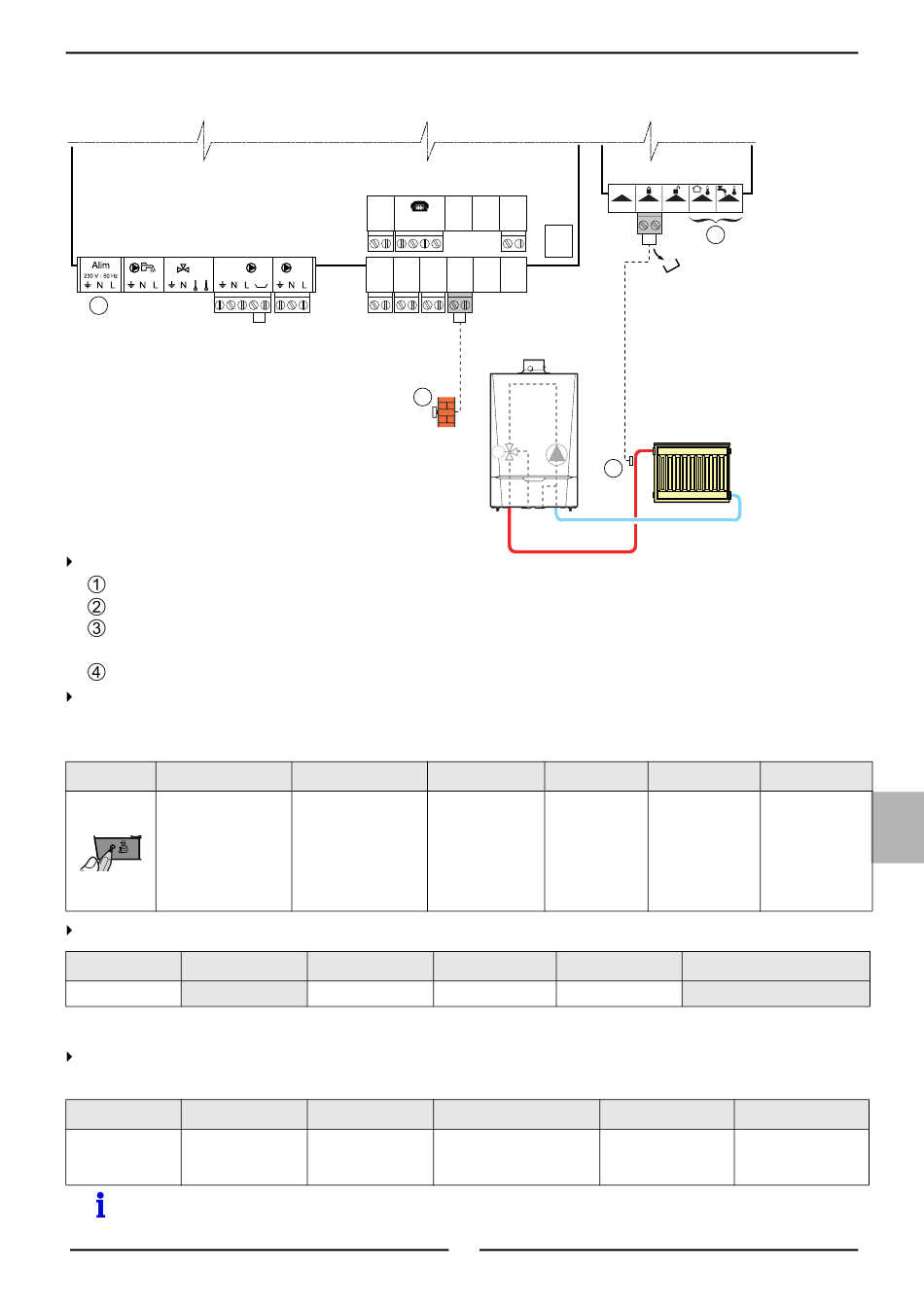

3. Raccordement d'un circuit direct
B
TS +
1
Schéma :
Non utilisé : Ne rien raccorder sur le bornier.
Raccorder la sonde extérieure.
Raccorder un thermostat de sécurité si le circuit chauffage est un plancher chauffant.
Retirer le pont. Brancher les fils du thermostat de sécurité sur le connecteur.
Non utilisé : Ne rien raccorder sur le bornier.
Paramétrages à effectuer pour ce type d'installation :
En cas de plancher chauffant raccordé en direct (sans vanne mélangeuse), régler le paramètre ENT.BL comme
suit :
Appuyer
Affichage
Accès
#LANGUE
#SYSTEME
installateur
#...
#PRIMAIRE P.INSTAL
pendant 5
sec.
La configuration des sorties n'est pas à modifier, le réglage d'usine ci-dessous convient :
Paramètre
Réglage d'usine
DIRECT
(1)
CIRC.A:
(1) Le paramètre ne s'affiche que si le paramètre INSTALLATION est réglé sur ETENDUE. Pour passer en mode ETENDUE : Voir page 22.
Le préréglage d'usine des autres paramètres intervenant dans ce type d'installation convient, mais peut
être personnalisé si nécessaire (Voir tableau ci-après) :
Paramètre
Réglage d'usine
PENTE CIRC.A
1,5
Pour de plus amples informations sur les paramètres : Voir rubrique 4.
SCU
0-10V
+ -
4 3 2 1 2 1
B
A
S SYST + TA -
S ECS
2 1
2 1
2 1
2
Sélectionner
#PRIMAIRE P.INSTAL
FCT. MIN. BRUL
TEMPO P.GENE
ENT.BL
Accès :
Niveau "installateur" #SYSTEME
Accès :
Niveau "installateur" #SECONDAIRE P.INSTAL....
On/off
S AMB C
S AMB B
S AMB A
OT
2 1
2 1
S EXT S DEP C
S DEP B
G000059
2 1
2 1
2 1
M
3
Affichage
Sélectionner
ENT.BL
(1)
Menu
Sélectionner
(1)
CIRC.A:
Menu
PENTE CIRC.A
23
PCU
BL
RL
Tout Tdhw
4
Affichage
Sélectionner
ARRET CHAUFF.
ARRET CHAUFF.
ARRET TOTAL
MISE EN SECU
Remarques
Conserver le réglage d'usine
Sélectionner
Remarques
Si le circuit A est un
plancher chauffant,
régler la valeur à 0.7.
3
