7. Raccordement d'un ballon tampon

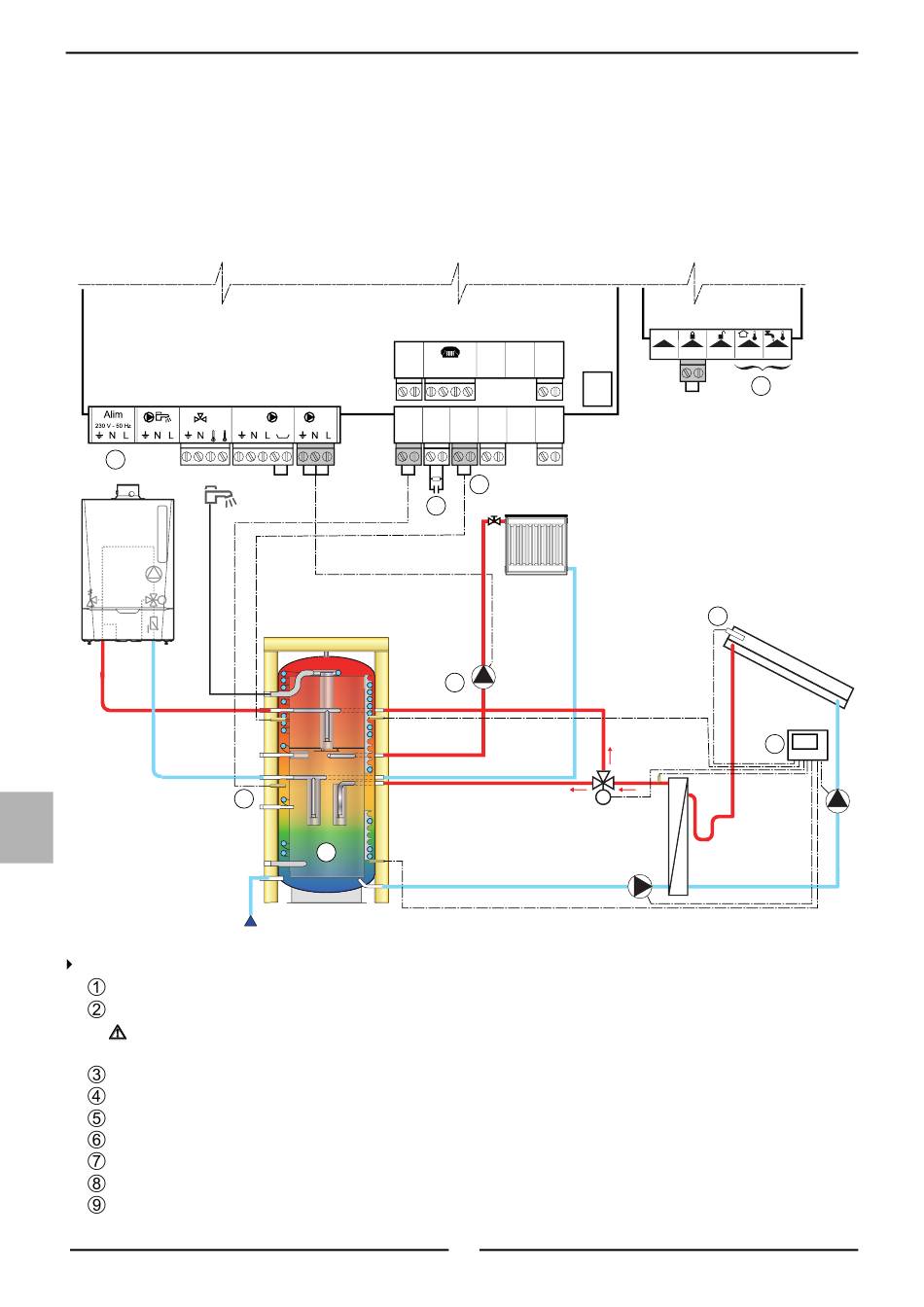

7.1 Ballon tampon de type QUADRO DU
Dans cet exemple d'installation, le ballon tampon (type QUADRO DU) intègre une zone eau chaude sanitaire.
La chaudière démarre systématiquement pour maintenir la zone eau chaude sanitaire du ballon tampon en
température.
9
3
Schéma :
Raccorder le circulateur de chauffage (circuit A)
Raccorder l'anode du ballon.
ATTENTION : Si le ballon n'est pas équipé d'anode à courant imposé, mettre en place le connecteur de
simulation (livré avec la sonde ECS - colis AD212)
Raccorder la sonde ECS (Colis AD212).
Raccorder la sonde du ballon tampon (Colis AD250).
Ballon tampon (Type QUADRO).
Sonde capteur solaire.
Raccorder la régulation solaire.
Non utilisé : Ne rien raccorder sur le bornier.
Non utilisé : Ne rien raccorder sur le bornier.
SCU
B
TS +
B
A
4
5
0-10V
S AMB C
S AMB B
S AMB A
+ -
4 3 2 1 2 1
2 1
2 1
S SYST + TA -
S ECS
S EXT S DEP C
S DEP B
2 1
2 1
2 1
2 1
2 1
2 1
3
2
1
30
PCU
On/off
OT
BL
RL
Tout Tdhw
G000043B
6
M
8
7
