7.3 Ballon tampon de type PS et ballon ECS chargé par ce ballon
tampon
La chaudière ne démarre en production eau chaude sanitaire que si le ballon tampon n'est pas assez chaud pour
garantir la charge du ballon sanitaire.
11
6
M
3

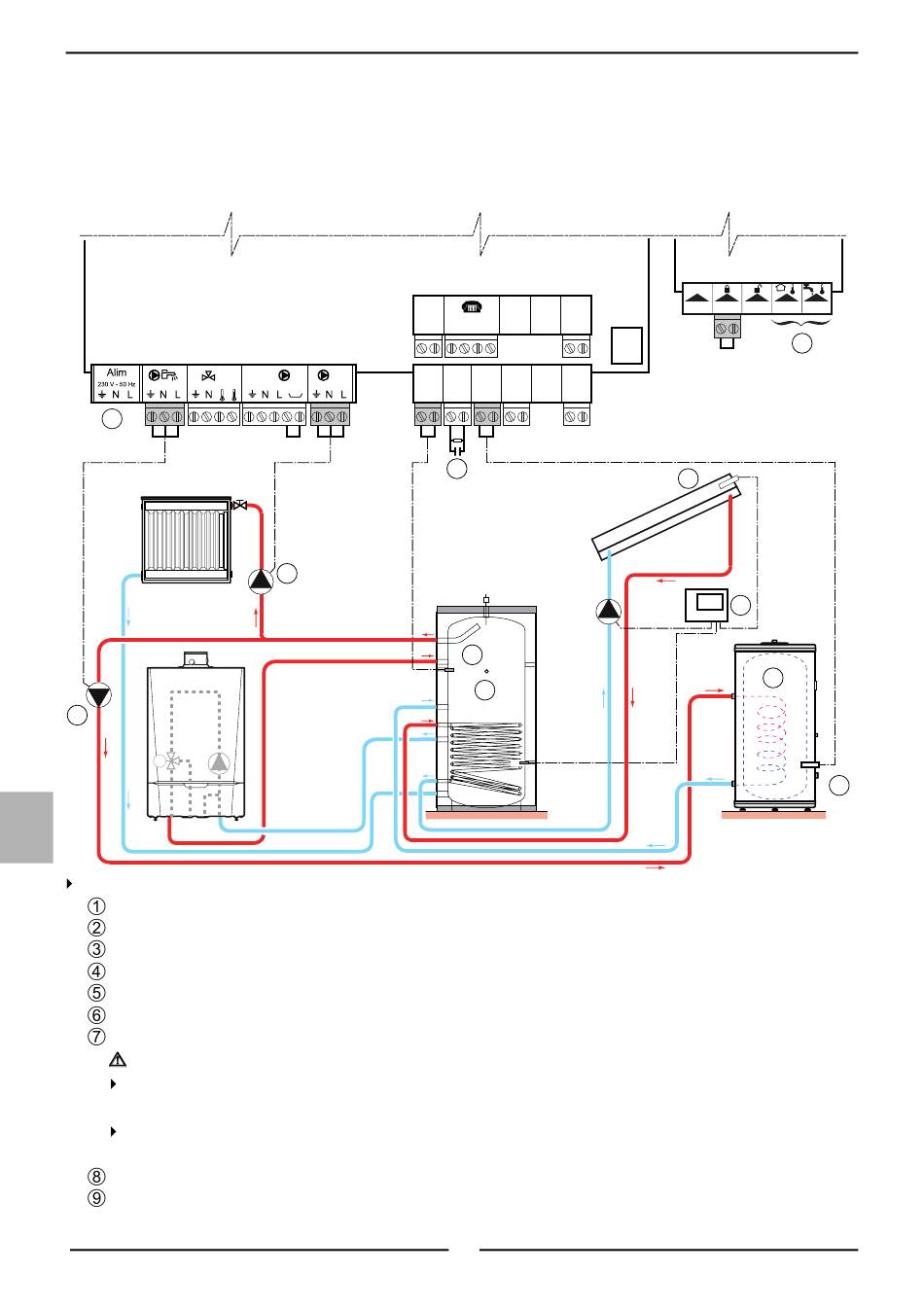

Schéma :
Raccorder le circulateur de chauffage (circuit A).
Raccorder la sonde du ballon tampon (Colis AD250)
Ballon tampon (Type PS)
Ballon d'eau chaude sanitaire
Raccorder la sonde ECS.
Raccorder la pompe de charge du préparateur ECS
Raccorder l'anode du ballon.
ATTENTION :
Si le ballon est équipé d'une anode à courant imposé Titan Active System®, brancher l'anode sur l'entrée
(+ sur l'anode, - sur la cuve).
Si le ballon n'est pas équipé d'anode à courant imposé, mettre en place le connecteur de simulation (livré
avec la sonde ECS - colis AD212).
Sonde capteur solaire.
Raccorder la régulation solaire.
SCU
B
TS +
B
A
1
0-10V
S AMB C
S AMB B
S AMB A
+ -
4 3 2 1 2 1
2 1
2 1
S SYST + TA -
S ECS
S EXT S DEP C
S DEP B
2 1
2 1
2 1
2 1
2 1
2 1
7
2
3
34
PCU
On/off
OT
BL
RL
G000044A
8
9
4
Tout Tdhw
10
5
