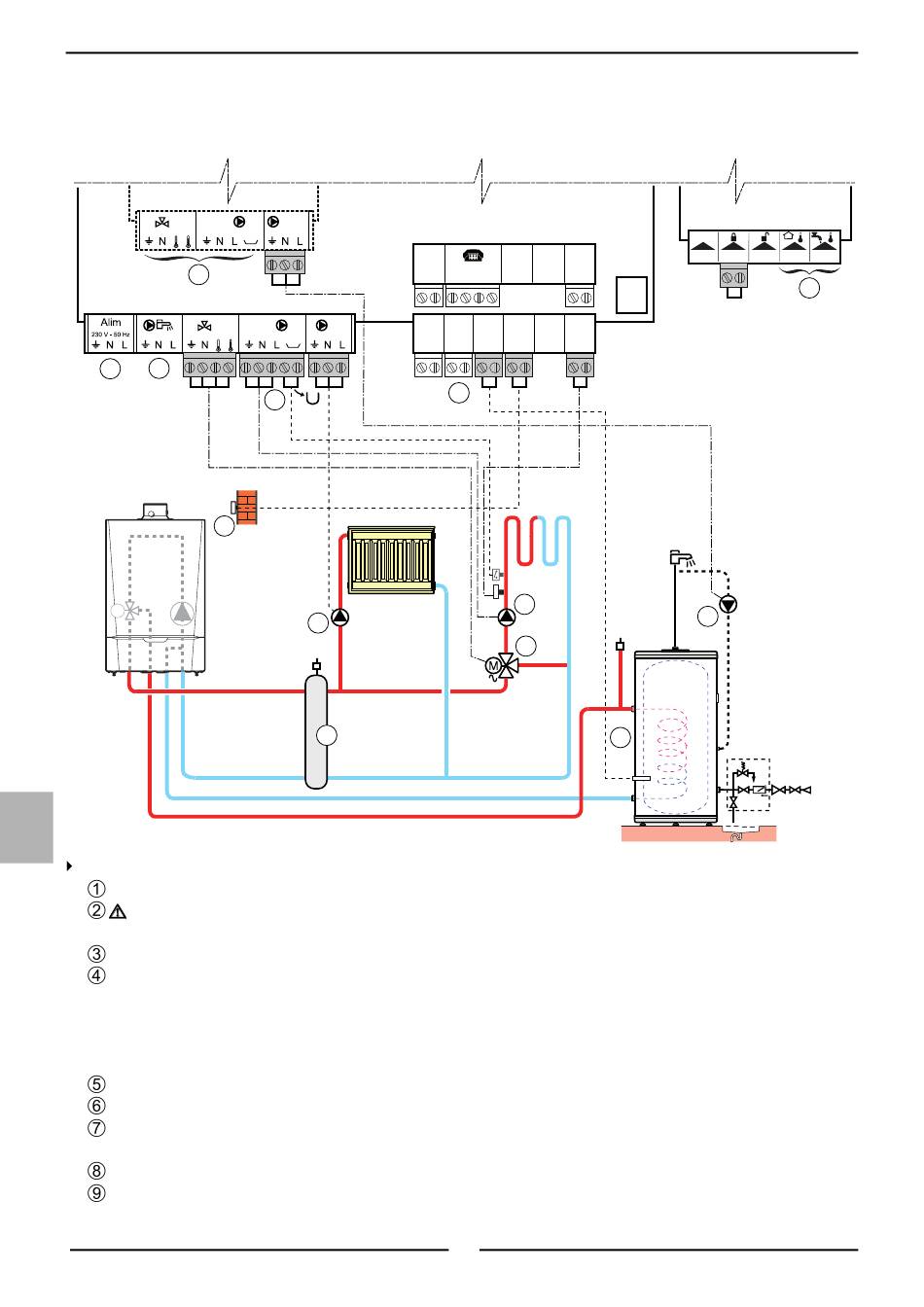

5. Raccordement de deux circuits et d'un ballon eau
chaude sanitaire avant la bouteille casse-pression
C
1
2
M
3
Schéma :
Non utilisé : Ne rien raccorder sur le bornier.
ATTENTION : Ne rien raccorder sur la sortie pompe ECS car la vanne d'inversion est raccordée dans la
chaudière sur la carte électronique PCU
Raccorder la sonde extérieure.
Raccorder le circulateur de chauffage (circuit A)
Nota : Si un plancher chauffant est présent, mettre en place un thermostat de sécurité après le circulateur.
Retirer le pont. Brancher les fils du thermostat de sécurité sur le connecteur à l'emplacement marqué BL, après
avoir retiré le pont.
Le thermostat de sécurité coupera le circulateur en cas de surchauffe.
Raccorder le moteur de la vanne trois voies (circuit B) et la sonde de départ circuit B (S DEP B).
Raccorder le circulateur de chauffage (circuit B).
Raccorder un thermostat de sécurité si le circuit chauffage est un plancher chauffant :
Retirer le pont. Brancher les fils du thermostat de sécurité sur le connecteur.
Bouteille casse-pression.
Raccorder la sonde ECS (Colis AD212).
TS +
C
AUX
11
B
TS +
B
A
7
3
4
8
SCU
0-10V
S AMB C
S AMB B
S AMB A
+ -
4 3 2 1 2 1
2 1
S SYST + TA -
S ECS
S EXT S DEP C
2 1
2 1
2 1
2 1
2 1
12
6
5
26
On/off
OT
BL
2 1
S DEP B
G000061A
2 1
10
9
PCU
RL
Tout Tdhw
13
