Comelit Powercode Feuille Technique page 7

SOMMAIRE
• GÉNÉRALITÉS
• CARACTERISTIQUES TECHNIQUES
• PROGRAMMATION ET FONCTIONNEMENT
1) Introduction du supercode
2) Première programmation des codes relais
3) Utilisation des codes relais
4) Effacement des codes relais
5) Fonctionnement Bistable / Monostable
6) Fonction Anticoercition
7) Programmation du nombre d'erreurs admises
8) Programmation temps d'activation relais 1 sur entrée clé à
distance
• VALIDATION BOUTON "CLÉ"
• ENTRÉE DE RESET
• ENTRÉE CLÉ À DISTANCE (RK)
• DESCRIPTION BORNIERS
GÉNÉRALITÉS

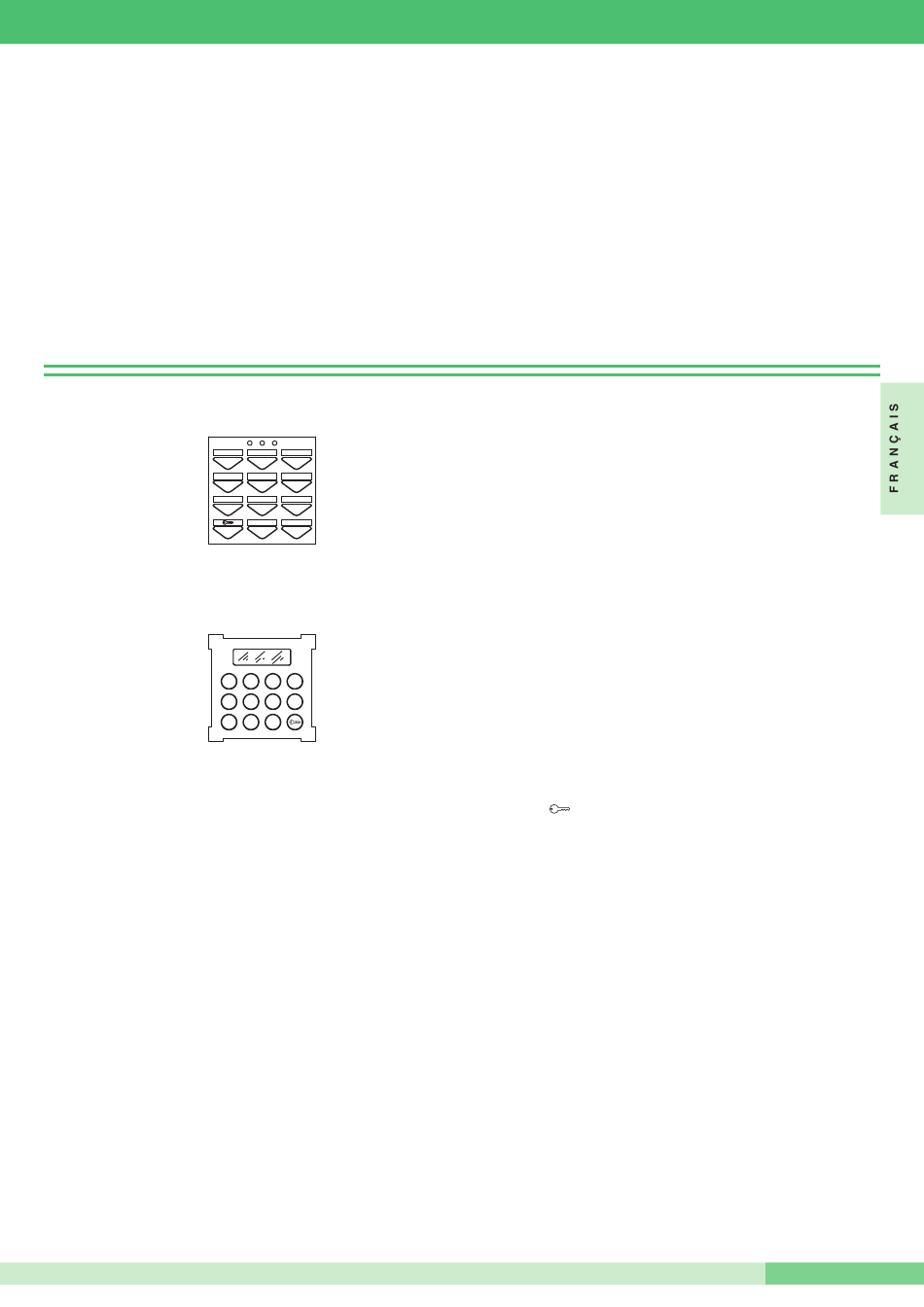

La gamme de clés électroniques "POWERCODE" comprend 2 modèles :
1
4
7
Art. 3328
• Art. 3328 à insérer à l'intérieur des pupitres à éléments Powercom pour la
réalisation d'installations mixtes contrôle accès - interphones - visiophones ou
utilisables stand-alone.
1
5
9
Art. 3188
• Art. 3188 à insérer à l'intérieur des pupitres à éléments Vandalcom pour la
réalisation d'installations mixtes contrôle accès - interphones - visiophones ou
utilisables stand-alone.
Techniquement, les art. 3328 et 3188 sont équipés de 2 relais pouvant être
commandés avec des codes différents.
CARACTÉRISTIQUES TECHNIQUES
• 302 codes disponibles au total :
- un supercode ;
- 300 codes relais. Le total des codes disponibles peut être distribué selon les
besoins entre le relais 1 et le relais 2. Exemple : 245 codes différents pour
le relais 1 et 55 codes différents pour le relais 2 ;
- un code d'anticoercition.
• Sorties disponibles :
2 sur relais indépendants plus 2 open collector. (1 pour art. 3328)
• Fonctionnement des sorties relais : en mode bistable ou monostable
programmable sur clavier.
• Mode monostable : impulsion programmable entre 1" et 99" environ.
• Dimension du supercode : de 1 à 8 chiffres pouvant être répétés.
• Dimension des codes relais : de 1 à 8 chiffres pouvant être répétés.
• Dimension du code anticoercition : 1 chiffre.
• Entrée pour reset à distance. (uniquement pour art. 3188)
• Entrée clé à distance.
• Entrée de programmation.
• Entrée mode de fonctionnement à touche simple. (programmateur horaire)
• 3 leds d'indication selon les modèles.
2 pour indiquer la fermeture des relais et 1 pour indiquer l'état
de programmation.
• Sorties (NO-NF) libres de potentiel.
• Portée contacts : 24 V CA/CC MAXI.
• Sortie de service : 500 mA maxi.
• Alimentation : 12 V CA/CC.
• Absorption : 250 mA 12 V CA avec 3 relais actifs.
• Température d'utilisation : de -10°C à +50°C.
page
page
page
page
page
page
page
page
page
page
page
page
page
page
page
2 3
5 6
8 9
0
E
2 3 4
6 7 8
0 E
SCHÉMAS DE BRANCHEMENT :
7 • CA/A Installation clé électronique "POWERCODE".
7 • CA/B Installation clé électronique "VANDALCODE"
7 • VCC/01B/PC Installation clé électronique "POWERCODE" dans
7 système visiophonique à câblage traditionnel.
7
• C5/01S/PC Installation clé électronique "POWERCODE" dans
8
système interphonique à câblage traditionnel
8
• SB2V/01B/PC Installation clé électronique "POWERCODE" dans
8
système visiophonique à câblage Simplebus 2
8
• SB2V/01BC/PC Installation clé électronique "POWERCODE" dans
8
système visiophonique à câblage Simplebus Color.
8
• SBC/01S/PC Installation clé électronique ''POWERCODE'' dans
système interphonique à câblage Simplebus.
8
• C5/AAD Clé électronique "VANDALCODE" dans système
8
audio à câblage traditionnel.
8
• VCC/AAB Clé électronique "VANDALCODE" dans système
8
visiophonique à câblage traditionnel.
• SB2/ABD Clé électronique "VANDALCODE" dans système à
câblage Simplebus, Simplebus 2 et Simplebus
Color.
• Utilisation du réseau RC pour filtre gâche sur les contacts des relais 1 et 2. page 24
PROGRAMMATION ET FONCTIONNEMENT
Pour les programmations, il existe un temps limite après lequel l'opération est
annulée (environ 40" entre la pression d'une touche et la suivante) ; c'est la
raison pour laquelle il est conseillé de commencer la procédure en connaissant
à l'avance toutes les opérations à effectuer.
1) Introduction du supercode
La programmation du supercode doit obligatoirement être la première
opération à effectuer car elle conditionne toutes les autres phases. Il est
conseillé de choisir un supercode court et facile (pour ne pas l'oublier) ou de le
noter sur un morceau de papier à conserver.
Procédure pour introduire le supercode
1) Alimentez la clé déjà câblée mais encore ouverte.
2) Placez le cavalier entre PGM et le négatif (– ou ck2 ).
3) Vérifiez l'allumage de la led rouge.
4) Tapez le supercode (de 1 à 8 chiffres disponibles).
5) Appuyez sur la touche "E" pour mémoriser le code saisi.
6) Attendez 10 secondes ou un signal de confirmation de programmation
effectuée.
7) Enlevez le cavalier.
Exemple :
pour introduire le supercode 12345, procédez ainsi :
- alimentez ;
- placez le cavalier ;
- tapez en séquence 1 2 3 4 5 E ;
- attendez 10 sec. ou un signal de confirmation de la programmation ; ôtez le
cavalier.
• En cas d'erreur durant la programmation, appuyez plusieurs fois sur la
touche "clé" pour annuler l'opération en cours.
• N'oubliez pas d'appuyer toujours sur la touche "E" à la fin de chaque
opération, tant en phase de programmation que durant l'usage courant.
• La modification ou le remplacement du supercode met à zéro toutes les
autres programmations précédemment effectuées (y compris les codes
relais).
• Le supercode ne peut être rétabli à une valeur par défaut ; il peut
cependant être remplacé.
2) Première programmation des codes relais
Pour procéder à la programmation des codes relais, il est nécessaire de
connaître le supercode. Durant la procédure de programmation, la led rouge
d'indication sur le clavier restera allumée.
En cas d'erreur, après un bref clignotement, elle s'éteindra et la programmation
devra être recommencée depuis le début.
Procédure de première programmation des codes relais
1) Tapez "0" et "E" (commande début programmation)
2) Vérifiez l'allumage de la led rouge.
3) Tapez le supercode (inséré au point 1) suivi de "E".
4) Tapez le numéro d'identification du relais (1 ou 2) suivi de "E".
5) Tapez le mode de fonctionnement (voir point 5), puis "E".
6) Tapez le nouveau code à introduire suivi de "E".
7) Vérifiez l'extinction de la led.
Exemple :
pour introduire le code 55127 au relais 1 en mode bistable (allumé/éteint),
tapez en séquence :
0 E début programmation
12345 E supercode
1 E identification du relais 1
O E mode de fonctionnement bistable
55127 E nouveau code
MT CA 02
page 17
page 17
page 18
page 19
page 20
page 21
page 22
page 22
pag. 23
page 23
7 MT CA 02
