SUMÁRIO
• GENERALIDADES
• CARACTERÍSTICAS TÉCNICAS
• PROGRAMAÇÃO E FUNCIONAMENTO
1) Introdução do super código
2) Primeira programação dos códigos do relé
3) Utilização dos códigos do relé
4) Cancelamento dos códigos do relé
5) Funcionamento Biestável / Monestável
6) Função Anticoerciva
7) Programação do número de erros admitidos
8) Programação do tempo de activação do relé 1 na entrada chave
remota
• ACTIVAÇÃO DO BOTÃO "CHAVE"
• ENTRADA DE REINICIAÇÃO
• ENTRADA CHAVE REMOTA (RK)
• DESCRIÇÃO DA BATERIA DE BORNES
GENERALIDADES

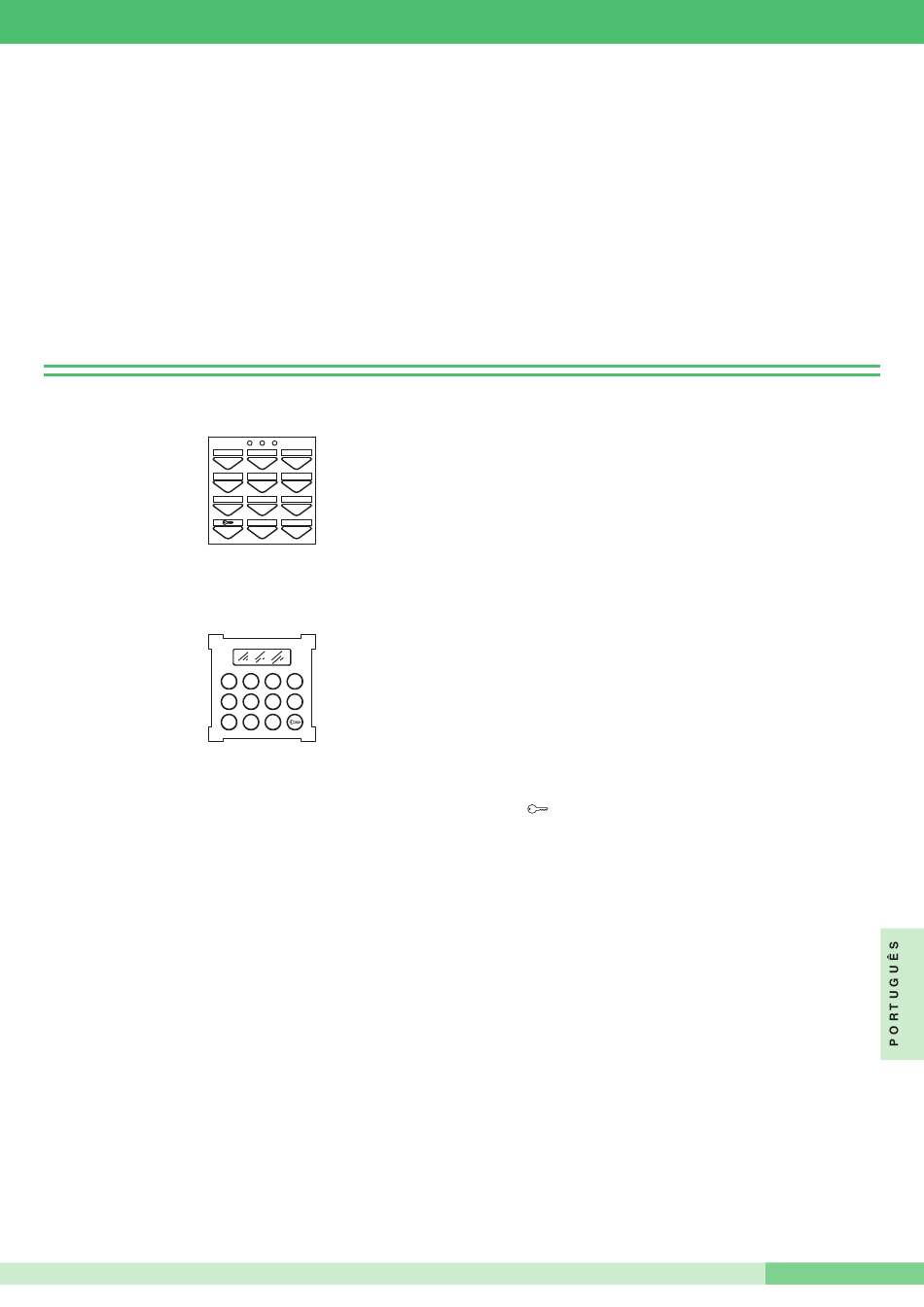

A série de chaves electrónicas "POWERCODE" é constituída por 2 modelos:
1
4
7
Art. 3328
• art. 3328 a ser introduzido no interior de botoneiras Powercom
complementares, para a realização de instalações mistas de controlo acessos
- intercomunicador - vídeointercomunicador ou para utilização autónoma.
1
5
9
Art. 3188
• art. 3188 a ser introduzido no interior de botoneiras Vandalcom
complementares, para a realização de instalações mistas de controlo acessos
- intercomunicador - vídeointercomunicador ou para utilização autónoma.
Tecnicamente, os art. 3328 e 3188 são fornecidos com 2 relés passíveis de
comando com códigos diferentes.
CARACTERÍSTICAS TÉCNICAS
• 302 códigos disponíveis no total:
- um super código;
- 300 códigos relé. O total dos códigos disponível pode ser distribuído
conforme convier entre o relé 1 e o relé 2. Exemplo: 245 códigos diferentes
para o relé 1 e 55 códigos diferentes para o relé 2;
- um código da função anticoerciva.
• Saídas disponíveis:
2 em relés independentes, mais 2 open collector. (1 para o art. 3328)
• Funcionamento das saídas do relé: modos biestável e monoestável
programáveis pelo teclado.
• Modo monoestável: impulso programável entre 1" e 99" aproximadamente.
• Dimensão do super código: de 1 a 8 dígitos repetíveis.
• Dimensão dos códigos do relé: de 1 a 8 dígitos repetíveis.
• Dimensão do código da função anticoerciva: 1 dígito.
• Entrada para reiniciação remota. (apenas para o art. 3188)
• Entrada chave remota.
• Entrada de programação.
• Entrada modo de funcionamento de tecla simples. (temporizador)
• 3 luzes indicadoras segundo os modelos.
2 para indicar o fecho dos relés e 1 para indicar o estado da programação.
• Saídas (NO-NC) livres de potencial.
• Capacidade dos contactos: 24V AC/DC MÁX.
• Saída de serviço: máx. 500 mA.
• Alimentação: 12V AC/DC.
• Consumo de corrente: 250 mA 12V AC com 3 relés activos.
• Temperatura de funcionamento: de -10°C a +50°C.
Pág. 15
Pág. 15
Pág. 15
Pág. 15
Pág. 15
Pág. 16
Pág. 16
Pág. 16
Pág. 16
Pág. 16
Pág. 16
Pág. 16
Pág. 16
Pág. 16
Pág. 16
2 3
5 6
8 9
0
E
2 3 4
6 7 8
0 E
ESQUEMAS DE LIGAÇÃO:
• CA/A Instalação chave electrónica "POWERCODE".
• CA/B Instalação chave electrónica "VANDALCODE"
• VCC/01B/PC Instalação de chave electrónica "POWERCODE" numa
instalação de vídeointercomunicador com cablagem tradicional.
• C5/01S/PC Instalação de chave electrónica "POWERCODE" numa
instalação de intercomunicador de cablagem tradicional
• SB2V/01B/PC Instalação de chave electrónica "POWERCODE" numa instalação
de vídeointercomunicador com cablagem Simplebus 2
• SB2V/01BC/PC Instalação de chave electrónica "POWERCODE" num
vídeointercomunicador com cablagem Simplebus Color.
• SBC/01S/PC Instalação de chave electrónica ''POWERCODE'' numa
instalação de intercomunicador com cablagem Simplebus.
• C5/AAD Chave electrónica "VANDALCODE" numa instalação
com cablagem tradicional.
• VCC/AAB Chave electrónica "VANDALCODE" numa instalação de
vídeointercomunicador com cablagem tradicional.
• SB2/ABD Chave electrónica "VANDALCODE" numa instalação com
cablagem Simplebus, Simplebus 2 e Simplebus Color.
• Utilização da rede RC para filtrar a fechadura nos contactos dos relés 1 e 2.
PROGRAMAÇÃO E FUNCIONAMENTO
Para as programações existe um tempo limite após o qual a operação é
anulada (cerca de 40" entre a pressão de uma tecla e a seguinte); por este
motivo recomenda-se iniciar o procedimento conhecendo previamente todas as
operações a realizar.
1) Introdução do super código
A programação do super código deve obrigatoriamente ser a primeira
operação a realizar, uma vez que condiciona todas as outras fases.
Recomenda-se a escolha de um super código curto e portanto de
memorização fácil, ou anotá-lo num papel a conservar.
Procedimento para a introdução do super código
1) Alimentar a chave já cablada, mas ainda aberta.
2) Colocar o comutador de derivação (jumper) entre o PGM e o negativo (– ou
ck2 ).
3) Verificar o acendimento da luz indicadora vermelha.
4) Digitar o super código (de 1 a 8 dígitos disponíveis).
5) Digitar a tecla "E" para introduzir na memória o código digitado.
6) Aguardar 10 segundos ou por um som de confirmação da programação.
7) Retirar o comutador de derivação (jumper).
Exemplo:
para introduzir o super código 12345, proceder como se segue:
- fornecer a alimentação;
- colocar o comutador de derivação (jumper);
- digitar em sequência 1 2 3 4 5 E;
- Aguardar 10 segundos ou por um som a confirmar a programação; retirar o
comutador de derivação (jumper).
• Em caso de erro durante a programação, premir algumas vezes a tecla
"chave" para anular a operação em curso.
• Lembrar-se de digitar sempre a tecla "E" no final de cada operação quer
em fase de programação, quer na utilização corrente.
• Modificar ou substituir o super código reinicia todas as outras
programações anteriormente realizadas (incluindo os códigos relé).
• O super código não pode ser reiniciado para um valor predefinido, apenas
substituído.
2) Primeira programação dos códigos do relé.
Para proceder à programação dos códigos do relé é necessário conhecer o
super código. Durante a programação, a luz indicadora vermelha no teclado
permanece acesa.
Em caso de erro a mesma pisca por breves instantes e desliga-se, pelo que a
programação deverá ser reiniciada.
Procedimentos para a primeira programação dos códigos do relé
1) Digitar "0" e "E" (comando início programação).
2) Verificar o acendimento da luz indicadora vermelha.
3) Digitar o supercódigo (introduzido no ponto 1) seguido de "E".
4) Digitar o número de identificação do relé (1 ou 2) seguido de "E".
5) Digitar o modo de funcionamento (consultar o ponto 5), seguido de "E".
6) Digitar o código novo a introduzir seguido de "E".
7) Verificar se a luz indicadora se apaga.
Exemplo:
para introduzir o código 55127 no relé 1 no modo biestável (aceso/apagado),
digitar em sequência:
0 E início da programação
12345 E super código
1 E identificação do relé 1
O E modo de funcionamento biestável
55127 E código novo

MT CA 02

Pág. 17
Pág. 17
Pág. 18
Pág. 19
Pág. 20
Pág. 21
Pág. 22
Pág. 22
Pág. 23
Pág. 23
Pág. 24
15 MT CA 02
