INHALTSVERZEICHNIS
• ALLGEMEINES
• TECHNISCHE KENNDATEN
• PROGRAMMIERUNG UND BETRIEBSART
1) Eingabe des Supercodes
2) Erstmalige Programmierung der Relaiscodes
3) Verwendung der Relaiscodes
4) Löschen der Relaiscodes
5) Bistabiler / Monostabiler Betrieb
6) Duress-Funktion
7) Programmierung der zulässigen Falscheingaben
8) Programmierung der Aktivierungszeit Relais 1 an Eingang Remote-
Schlüssel
• AKTIVIERUNG TASTE "SCHLÜSSEL"
• RÜCKSETZUNGSEINGANG
• EINGANG REMOTE-SCHLÜSSEL (RK)
• BESCHREIBUNG KLEMMENLEISTEN
ALLGEMEINES

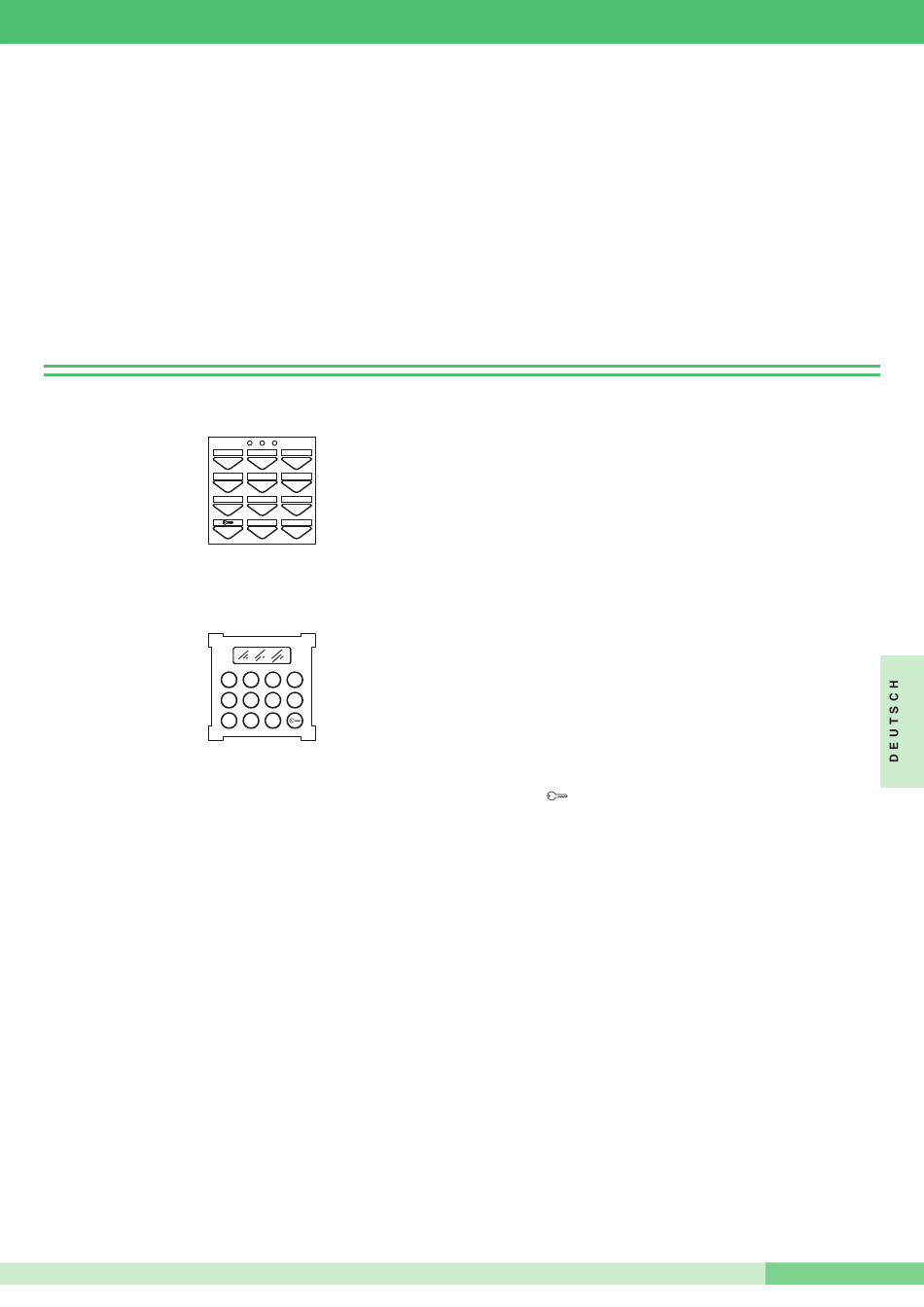

Die Palette der elektronischen "POWERCODE" Schlüssel umfasst 2 Modelle:
1
4
7
Art. 3328
• Art. 3328 zur Installation in die ausbaufähigen Tasterplatten Powercom zur
Erstellung von Anlagen mit kombinierten Funktionen für Zugangskontrolle -
Gegensprechsystem - Videogegensprechsystem oder als eigenständige Anlage.
1
5
9
Art. 3188
• Art. 3188 zur Installation in die ausbaufähigen Tasterplatten Vandalcom zur
Erstellung von Anlagen mit kombinierten Funktionen für Zugangskontrolle -
Gegensprechsystem - Videogegensprechsystem oder als eigenständige Anlage.
Die technische Ausstattung der Art. 3328 und 3188 beinhaltet 2 mit
verschiedenartigen Codes steuerbare Relais.
TECHNISCHE KENNDATEN
• Insgesamt 302 Codes verfügbar:
- ein Supercode;
- 300 Relaiscodes. Die insgesamt verfügbaren Codes lassen sich beliebig
unter Relais 1 und Relais 2 aufteilen. Beispiel: 245 verschiedene Codes für
Relais 1, 55 verschiedene Codes für Relais 2;
- ein Code für Duress-Funktion.
• Verfügbare Ausgänge:
2 an den unabhängigen Relais, plus 2 Open-Collector. (1 für Art. 3328)
• Funktionsweise der Relaisausgänge: bistabil oder monostabil,
programmierbar von der Tasterplatte.
• Monostabiler Betrieb: zwischen 1" und 99" ca. programmierbarer Impuls.
• Größe des Supercodes: 1 bis 8 wiederholbare Ziffern.
• Größe der Relaiscodes: 1 bis 8 wiederholbare Ziffern.
• Größe des Duress-Codes 1 Ziffer.
• Eingang für Fernrücksetzung. (nur für Art. 3188)
• Eingang Remote-Schlüssel.
• Programmiereingang.
• Eingang für Betriebsart mit Einzeltaste. (Uhrzeitprogrammierer)
• 3 Anzeige-LED je nach Modell.
2, die das Schließen der Relais anzeigen, und 1 zur Anzeige des
Programmierzustands.
• Potenzialfreie Ausgänge (NO/NC).
• Stromstärke der Kontakte: MAX. 24V AC/DC.
• Nebenausgang: max. 500 mA.
• Stromversorgung: 12V AC/DC.
• Stromaufnahme: 250 mA 12V AC bei 3 aktiven Relais.
• Betriebstemperatur: -10°C bis +50°C.
S. 11
S. 11
S. 11
S. 11
S. 11
S. 12
S. 12
S. 12
S. 12
S. 12
S. 12
S. 12
S. 12
S. 12
S. 12
2 3
5 6
8 9
0
E
2 3 4
6 7 8
0 E
ANSCHLUSSPLÄNE:
• CA/A Anlage elektronischer "POWERCODE" Schlüssel.
• CA/B Anlage elektronischer "VANDALCODE" Schlüssel
• VCC/01B/PC Anlage elektronischer "POWERCODE" Schlüssel in
Videogegensprechanlage mit traditioneller Verkabelung.
• C5/01S/PC Anlage elektronischer "POWERCODE" Schlüssel in
Videogegensprechanlage mit traditioneller Verkabelung.
• SB2V/01B/PC Anlage elektronischer "POWERCODE" Schlüssel in
Videogegensprechanlage mit Simplebus 2 Verkabelung.
• SB2V/01BC/PC Anlage elektronischer "POWERCODE" Schlüssel in
Videogegensprechanlage mit Simplebus Color Verkabelung.
• SBC/01S/PC Anlage elektronischer "POWERCODE" Schlüssel in
Gegensprechanlage mit Simplebus Verkabelung.
• C5/AAD Elektronischer Schlüssel "VANDALCODE" in Anlage
mit herkömmlicher Verkabelung.
• VCC/AAB Elektronischer Schlüssel "VANDALCODE" in
Videogegensprechanlage mit herkömmlicher Verkabelung.
• SB2/ABD Elektronischer Schlüssel "VANDALCODE" in Anlage mit
Simplebus, Simplebus 2 und Simplebus Color Verkabelung.
• Verwendung des RC-Netzes für Filter des Türschlosses an den Kontakten von Relais 1 und 2. S. 24
PROGRAMMIERUNG UND BETRIEBSART
Für die Programmierungen ist eine Höchstzeit vorgesehen, nach deren Verlauf
der Vorgang aufgehoben wird (ca. 40" zwischen einem Tastendruck und dem
nächsten); die einzelnen Programmierschritte sollten deshalb zu Beginn des
Vorgangs bekannt sein.
1) Eingabe des Supercodes
Die Programmierung des Supercodes muss als erste erfolgen, da alle
weiteren Schritte davon abhängen. Am besten einen kurzen und einfach
merkbaren Supercode wählen oder ihn aufschreiben.
Vorgang zur Eingabe des Supercodes
1) Den bereits verdrahteten aber noch geöffneten Schlüssel versorgen.
2) Die Brücke zwischen PGM und dem Minuspol anlegen (– o ck2 ).
3) Einschaltung der roten LED überprüfen.
4) Den Supercode (1-8 Ziffern) eingeben.
5) Die Taste "E" drücken, um den eingegebenen Code zu speichern.
6) 10 Sekunden oder einen Bestätigungston für die erfolgte Programmierung
abwarten.
7) Die Brücke entfernen.
Beispiel:
zur Eingabe des Supercodes 12345 wie folgt vorgehen:
- Stromversorgung herstellen;
- die Brücke anlegen;
- in der Reihenfolge 1 2 3 4 5 E drücken;
- 10 Sekunden oder einen Bestätigungston für die erfolgte Programmierung
abwarten; die Brücke entfernen.
• Bei einem Fehler während der Programmierung mehrmals die Taste
"Schlüssel" drücken, um den laufenden Vorgang aufzuheben.
• Unbedingt daran denken, die Taste "E" zum Abschluss jedes Vorgangs
sowohl während der Programmierung als auch während des aktuellen
Gebrauchs zu drücken.
• Durch die Änderung oder den Ersatz des Supercodes werden alle
vorherigen Programmierungen (inkl. der Relaiscodes) gelöscht.
• Der Supercode kann nicht auf einen werkseitigen Wert zurückgesetzt,
sondern nur ersetzt werden.
2) Erstmalige Programmierung der Relaiscodes.
Um die Relaiscodes programmieren zu können, muss der Supercode bekannt
sein. Während des Programmiervorgangs bleibt die rote LED auf der
Tasterplatte eingeschaltet.
Ein Fehler bewirkt ihr kurzes Aufblinken, wonach sie erlischt und die
Programmierung von Anfang an wiederholt werden muss.
Vorgang zur erstmaligen Programmierung der Relaiscodes
1) "0" und "E" (Steuerbefehl Programmierungsstart) drücken.
2) Einschaltung der roten LED überprüfen.
3) Den Supercode (Eingabe unter Punkt 1) eingeben, danach "E" drücken.
4) Die Identifikationsnummer der Relais (1 oder 2) eingeben, danach "E"
drücken.
5) Die Betriebsart eingeben (siehe Punkt 5), danach "E" drücken.
6) Den neuen Code eingeben, der gespeichert werden soll, danach "E" drücken.
7) Erlöschen der LED überprüfen.
Beispiel:
um den Code 55127 Relais 1 im bistabilen Betrieb (ein/aus) zuzuordnen, der
Reihenfolge nach eingeben:
0 E Programmierungsstart
12345 E Supercode
1 E Idenfikationsnummer von Relais 1
O E bistabile Betriebsart
55127 E neuer Code
MT CA 02
S. 17
S. 17
S. 18
S. 19
S. 20
S. 21
S. 22
S. 22
S. 23
S. 23
11 MT CA 02
