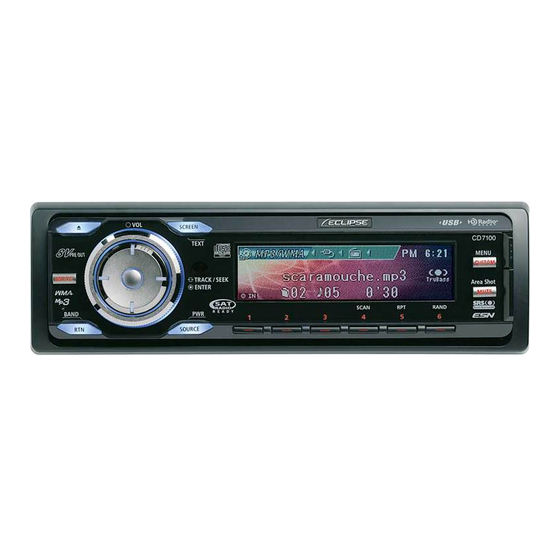

Fujitsu Ten Eclipse CD7100 Manuel D'installation

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
CD/USB Multi-Source Receiver with Color Organic EL Display
CD/USB Multi-Source Receiver with Organic EL Display
INSTALLATION MANUAL
Be sure to read this installation manual thoroughly prior to installation. If installation methods or
nonstandard parts not specified in this installation manual are used, accidents or injury may result.
Professional installation is required to install this system. Eclipse recommends you to have the system
installed at your retailer. Be sure to keep this manual after installation for later reference.
Customer should keep manual for reference.
Contents
Contents
Before
Components
installation
For your safety in using the CD7100, CD5100 or CD3100
Names and functions of terminals
Connections
System connection example
Installation
Installing the main unit
MODEL
MODEL
CD Multi-Source Receiver
MODEL
2
3
5
9
12
