à lever les rampes gauche et droite respectivement
(Figure 15).

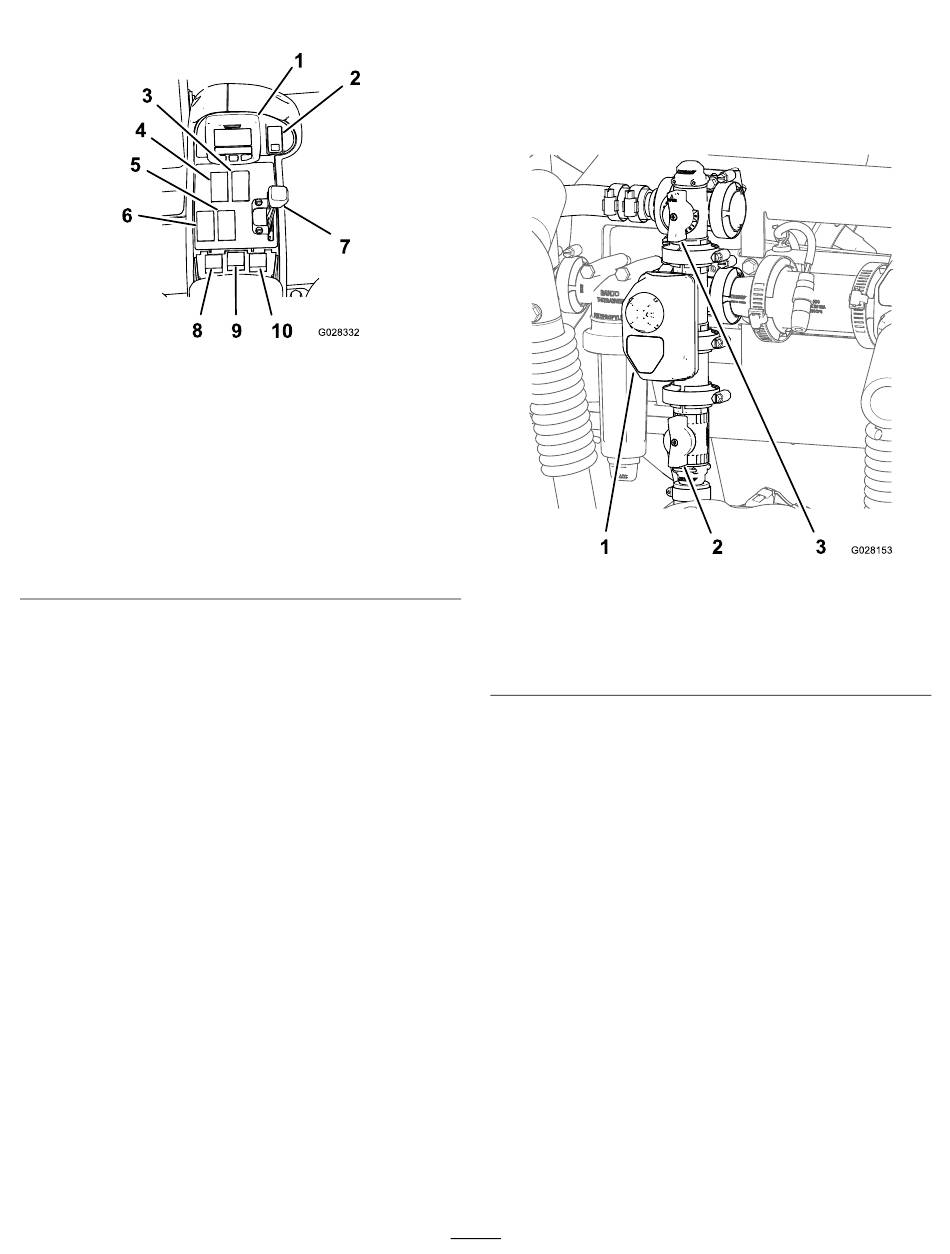

1. Centre d'information
(InfoCenter)
2. Commande de blocage de
vitesse de déplacement
3. Commande de pompe
4. Commande d'agitation
5. Interrupteur de levage de
section, rampe droite
Interrupteurs des sections de rampe
Les interrupteurs des sections de rampe se trouvent
sur le panneau de commande, à droite du siège
(Figure 15). Basculez chaque interrupteur en avant
pour activer la section de rampe correspondante, et
en arrière pour la désactiver. Un témoin s'allume
l'interrupteur quand il est en position activée.
Ces interrupteurs n'ont d'effet sur le système de
pulvérisation que si la commande générale des
rampes est activée.
Commande de pompe
La commande de la pompe se trouve sur le panneau
de commande, à droite du siège
la commande en avant pour actionner la pompe ou
en arrière pour l'arrêter. Un voyant s'allume sur la
commande quand elle est en position de marche.
Important:
Pour éviter d'endommager
l'entraînement de la pompe, utilisez la commande
de pompe uniquement lorsque le moteur tourne
au ralenti.
Commande d'agitation
La commande d'agitation se trouve sur le panneau de
commande, à droite du siège
cette commande en avant pour lancer l'agitation
Figure 15
6. Interrupteur de levage de
section, rampe gauche
7. Commande d'accélérateur
8. Interrupteur de section,
rampe gauche
9. Interrupteur de section,
rampe centrale
10. Interrupteur de section,
rampe droite
(Figure 15). Basculez
(Figure 15). Basculez
dans la cuve, ou en arrière pour arrêter l'agitation.
Un voyant s'allume sur la commande quand elle
est en position de marche. Pour activer la fonction
d'agitation, la pompe du système de pulvérisation doit
être en marche et le moteur doit tourner à un régime
supérieur au régime de ralenti. La vanne d'agitation
est située derrière la cuve
g028332
1. Actionneur (vanne
d'agitation)
2. Poignée (régulateur de
pression d'agitation)
Vanne de dérivation
La vanne de dérivation renvoie le liquide à la
pompe du système de pulvérisation lorsque vous
désactivez l'agitation
dérivation d'agitation est située au-dessus de la
vanne d'agitation. Vous pouvez régler la vanne
de dérivation pour que la pression reste constante
pendant l'agitation; voir
dérivation des rampes (page
Régulateur de pression d'agitation
Le régulateur de pression d'agitation est une vanne
à bille à commande manuelle qui régule le débit vers
les buses d'agitation dans la cuve principale
16). Ce régulateur permet à l'utilisateur de contrôler la
pression aux buses d'agitation de la cuve principale
lorsque des débits d'application plus élevés sont
requis.
Vannes de section de rampe
Les vannes de section de rampe régulent le débit aux
3 sections de rampe
22
(Figure 16).
Figure 16
3. Poignée (dérivation
d'agitation)
(Figure 16). La vanne de
Calibrage des vannes de
41).
(Figure 17). S'il est nécessaire
g028153
(Figure
