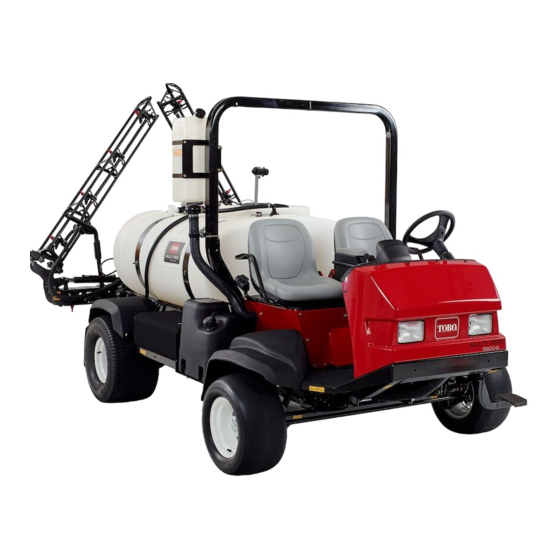

Pulvérisateur Multi-Pro
pulvérisation ExcelaRate
N° de modèle 41393-N° de série 400000000 et suivants
N° de modèle 41394-N° de série 402700001 et suivants
N° de modèle 41394CA-N° de série 400000000 et suivants
Lisez attentivement cette notice pour apprendre comment utiliser et entretenir correctement votre produit, et
éviter ainsi de l'endommager ou de vous blesser. Vous êtes responsable de l'utilisation sûre et correcte du
produit.
Pour obtenir des prestations de service, des pièces Toro d'origine ou des renseignements complémentaires,
munissez-vous des numéros de modèle et de série du produit et contactez un concessionnaire-réparateur
agréé ou le service client Toro.
Vous pouvez contacter Toro directement sur le site
sécurité et à l'utilisation des produits, pour tout renseignement concernant un produit ou un accessoire, pour
obtenir l'adresse des concessionnaires ou pour enregistrer votre produit.
Introduction
Le guide du logiciel des pulvérisateurs Multi Pro
5800-D et 5800-G avec système de pulvérisation
ExcelaRate explique comment utiliser l'information
système et les fonctions du système de pulvérisation.

Table des matières

Introduction ............................................................... 1
Mise en service ......................................................... 1
Avant d'entamer la pulvérisation ......................... 1
Vue d'ensemble du produit ........................................ 2
Commandes ...................................................... 2
Utilisation .................................................................. 4
Avant l'utilisation .................................................... 4
Accès à l'écran Menu principal............................ 4
Étalonnage du pulvérisateur ............................. 16
Pendant l'utilisation ............................................. 28
Écrans Superficie de l'InfoCenter...................... 28
Avis de l'InfoCenter........................................... 30
Codes d'anomalie InfoCenter ........................... 31
Entretien ................................................................. 32
Écran Entretien................................................. 32
Écran Diagnostics............................................. 33
Écran À propos................................................. 34
© 2020-The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
www.Toro.com
Mise en service
Avant d'entamer la
pulvérisation
Préparation de la machine pour
la pulvérisation en mode débit
d'application
Enregistrez votre produit à
www.Toro.com.
®
5800 avec système de
®
pour tout document de formation à la
1.
Remplissez la cuve du pulvérisateur et le
réservoir d'eau douce ; reportez-vous aux
procédures de remplissage de la cuve du
pulvérisateur et de remplissage du réservoir
d'eau douce dans le Manuel de l'utilisateur.
2.
Étalonnez le système de pulvérisation ; voir
Étalonnage du pulvérisateur (page
3.
Programmez la ou les valeurs de débit
d'application et le débit application actif pour
l'opération de pulvérisation ; voir
Débit 1 ou du Débit 2 (page 5)
débit actif (page
5).
4.
Configurez les réglages optionnels selon les
besoins :
•
Programmez le pourcentage de débit
intensif ; voir
Réglage du pourcentage de
débit intensif (page
•
Si vous utilisez l'
, saisissez le volume de produit
INFÉRIEURE
chimique dans la cuve du pulvérisateur ; voir
Réglage du volume de la cuve (page
Traduction du texte d'origine (FR)
Imprimé aux États-Unis
Tous droits réservés
Form No. 3439-995 Rev A
Guide du logiciel
16).
Réglage du
et
Réglage du
6).
INDICATEUR DE LIMITE
7).
*3439-995*
