Manuels Connexes pour ESAB Caddy Arc 251i
Sommaire des Matières pour ESAB Caddy Arc 251i

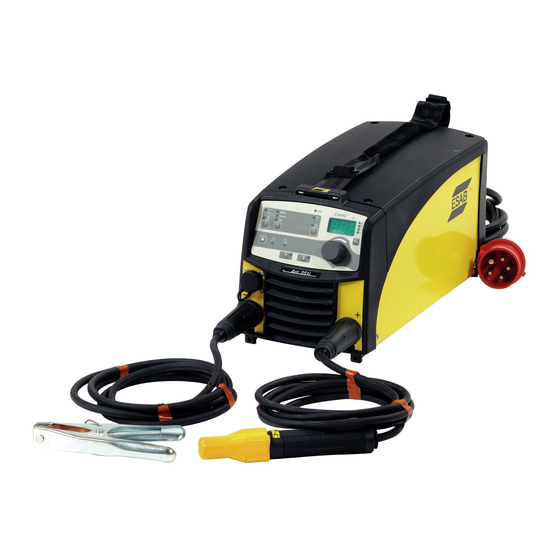

- Page 1 Caddy® Arc 251i Manuel d'instructions Valid for: from serial no. 112-xxx-xxxx 0460 324 101 FR 20210831...
-
Page 3: Table Des Matières
MAINTENANCE ................... Générateur ....................Torche de soudage ................. DÉPANNAGE ....................COMMANDE DE PIÈCES DE RECHANGE ..........DIAGRAMME ....................... NUMÉROS DE COMMANDE ................20 ACCESSOIRES ....................21 Sous réserve de modifications techniques sans avertissement préalable. 0460 324 101 © ESAB AB 2021... -
Page 4: Sécurité
(SDS). Précautions de sécurité Il incombe à l'utilisateur des équipements ESAB de prendre toutes les mesures nécessaires pour garantir la sécurité du personnel utilisant le système de soudage ou se trouvant à proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce type d'appareil. - Page 5 Protégez-vos yeux et votre peau. Utiliser un écran de soudeur et des verres filtrants appropriés et porter des vêtements de protection. • Protéger les personnes voisines des effets dangereux de l’arc par des rideaux ou des écrans protecteurs. 0460 324 101 - 5 - © ESAB AB 2021...
- Page 6 à basse tension. Dans ces lieux, garantir la compatibilité électromagnétique des équipements de classe A devient difficile, dû à des perturbations par conduction et par rayonnement. 0460 324 101 - 6 - © ESAB AB 2021...
- Page 7 Pour plus d'informations, contactez votre fournisseur ESAB le plus proche. ESAB propose à la vente toute une gamme d'accessoires de soudage et d'équipements de protection personnelle. Pour obtenir des informations sur les commandes, merci de contacter votre distributeur ESAB ou de consulter notre site Web.
-
Page 8: Introduction
2 INTRODUCTION INTRODUCTION L'Arc 251i un générateur de courant conçu pour le soudage MMA à électrodes enrobées et le soudage TIG. Les accessoires ESAB correspondant à ce produit sont répertoriés au chapitre « ACCESSOIRES » de ce manuel. Équipement Le générateur est fourni avec : •... -
Page 9: Caractéristiques Techniques
Dimensions Lxlxh 418 × 188 × 208 mm (16,5 × 7,4 × 8,2 po) Poids 10,5 kg (23,1 lb) Classe d'isolation transformateur Classe de protection IP23 Classe d'application Alimentation secteur, S sc min Puissance minimale de court-circuit du réseau conformément à IEC 61000-3-12 0460 324 101 - 9 - © ESAB AB 2021... - Page 10 Les équipements portant l'indication IP23 sont conçus pour un usage intérieur et extérieur. Classe d'application Le symbole indique que le poste de soudage est conçu pour des utilisations dans les zones présentant un risque électrique élevé. 0460 324 101 - 10 - © ESAB AB 2021...
-
Page 11: Installation
Recommandations pour calibres de fusibles et sections minimales de câbles Arc 251i Tension de secteur 400V 4 G 1.5 Section câbles d’alimentation (mm Courant de phase (I 8 A 1eff Fusible temporisé 10 A Mini-coupe-circuit (MCB) de type C 10 A 0460 324 101 - 11 - © ESAB AB 2021... - Page 12 La section des câbles secteur et les calibres de fusibles mentionnés ci-dessus sont conformes aux normes suédoises. Pour les autres régions, les câbles d'alimentation doivent être adaptés à l'application et conformes aux réglementations nationales et locales. 0460 324 101 - 12 - © ESAB AB 2021...
-
Page 13: Fonctionnement
à travailler en veillant à ce qu’il y ait un bon contact entre la pièce et la sortie du câble de retour sur le générateur. Soudage TIG Pour le soudage TIG, compléter le générateur avec: 0460 324 101 - 13 - © ESAB AB 2021... -
Page 14: Protection Anti-Surchauffe
élevée. Dans ce cas, le courant de soudage s’interrompt et un code d’erreur apparaît sur le panneau de commande. La protection reprend son état initial lorsque la température a baissé. 0460 324 101 - 14 - © ESAB AB 2021... -
Page 15: Maintenance
Lorsque les entrées et sorties d'air sont bloquées ou bouchées, l'équipement peut surchauffer. Torche de soudage Pour éviter tout problème, nettoyer et remplacer régulièrement les pièces d'usure. 0460 324 101 - 15 - © ESAB AB 2021... -
Page 16: Dépannage
Soudage médiocre. • Vérifier la connexion du câble d'alimentation de soudage et du câble de retour. • Vérifier le réglage de la tension. • Vérifier que les électrodes utilisées sont correctes. 0460 324 101 - 16 - © ESAB AB 2021... -
Page 17: Commande De Pièces De Rechange
Les pièces de rechange et les pièces d'usure peuvent être commandées auprès de votre distributeur ESAB le plus proche. Consultez le site esab.com. À la commande, mentionnez le type de produit, le numéro de série, la désignation et la référence correspondant à la liste des pièces. -
Page 18: Diagramme
DIAGRAMME DIAGRAMME 0460 324 101 - 18 - © ESAB AB 2021... - Page 19 DIAGRAMME 0460 324 101 - 19 - © ESAB AB 2021...
-
Page 20: Numéros De Commande
Les modes d'emploi et la liste des pièces de rechange sont disponibles sur Internet, à l'adresse : www.esab.com 0460 324 101 - 20 - © ESAB AB 2021... -
Page 21: Accessoires
Tig torch TXH 151V 4 m 0700 300 545 Tig torch TXH 151V 8 m 0700 300 553 Tig torch TXH 201V 4 m 0700 300 556 Tig torch TXH 201V 8 m 0460 324 101 - 21 - © ESAB AB 2021... - Page 22 ACCESSOIRES Trolley 0459 366 885 for 5-10 litre gascylinder Trolley 0459 366 886 for 20-50 litre gascylinder Trolley 0460 330 880 for 20-50 litre gascylinder 0460 324 101 - 22 - © ESAB AB 2021...
- Page 23 ACCESSOIRES 0460 324 101 - 23 - © ESAB AB 2021...
- Page 24 For contact information visit esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 http://manuals.esab.com...
