KIT ARRIVEE D'AIR FRAIS ADURO
Les constructions récentes soumise à la RT2012
sont bien mieux isolés que ceux d'il y a 10 ans.
Souvent à basse consommation, leurs systèmes de
ventilation intégrés et une puissante hotte, réduisent
le tirage du poêle.
Aduro a donc conçu ce kit pour sa gamme de poêles
raccordables à l'air extérieur. Cet air comburant est
prélevé directement à l'extérieur du bâtiment, ce qui
est primordial afin d'assurer une combustion
optimale.

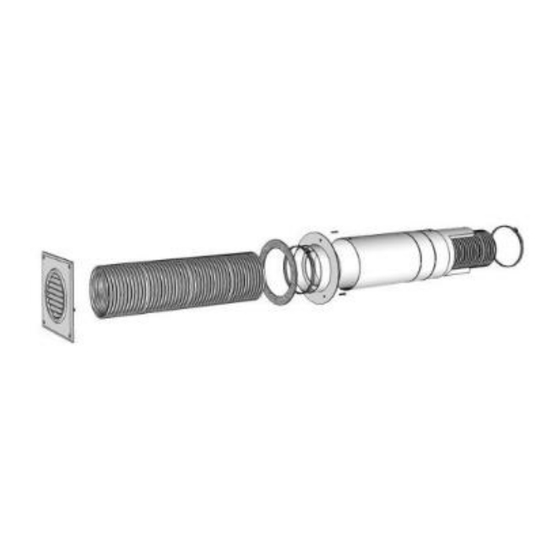

Ci-dessous un schema illustrant les différents
composants de ce kit et ses instructions de
montage. Nous vous invitons également à consulter
le manuel du poêle pour voir les différents types
d'installations possibles.
CE KIT CONTIENT UNIQUEMENT LES PIÈCES
NÉCESSAIRES POUR UN RACCORDEMENT PAR
L'ARRIÈRE DU POÊLE.
A. Vis externes inoxydables - 4 pièces
B. Grille externe en PVC pour le mur extérieur
C. Tuyau flexible étirable à 30 cm, Ø 125 mm
D. Joint d'étanchéité mural
E. Raccordement mural
F. Vis internes noires
aduro.fr ∙ conseil.aduro.fr ∙ aduroshop.fr ∙ info.france@aduro.dk
Kit arrivée d'air frais Aduro
Publicité
Manuels Connexes pour ADURO RT2012
Sommaire des Matières pour ADURO RT2012
- Page 1 Souvent à basse consommation, leurs systèmes de ventilation intégrés et une puissante hotte, réduisent le tirage du poêle. Aduro a donc conçu ce kit pour sa gamme de poêles raccordables à l’air extérieur. Cet air comburant est prélevé directement à l’extérieur du bâtiment, ce qui est primordial afin d’assurer une combustion...
- Page 2 (E) et serrez le tout avec l’anneau de serrage (J). Poussez le tuyau flexible vers le mur afin de visser (F) le raccordement mural (E). 4. Emboîtez le tuyau flexible (I), Ø 80 mm sur le raccordement mural (E). aduro.fr ∙ conseil.aduro.fr ∙ aduroshop.fr ∙ info.france@aduro.dk...
- Page 3 à 1 m, alors son diamètre doit être augmenté à 100 mm de même que le raccordement mural (E) de même diamètre. 7. Mesurez la distance entre le poêle et le mur. aduro.fr ∙ conseil.aduro.fr ∙ aduroshop.fr ∙ info.france@aduro.dk...
- Page 4 8. Coupez le cache-tuyau (G) en métal à la dimension mesurée précédemment. 9. Ouvrez le cache-tuyau (G). 10. Entourez le tuyau flexible (I), Ø 80 mm, avec le cache-tuyau (G). 11. Le kit est maintenant parfaitement installé. aduro.fr ∙ conseil.aduro.fr ∙ aduroshop.fr ∙ info.france@aduro.dk...
- Page 5 ADURO 9 AIR - DIMENSIONS POUR LE RACCORDEMENT À L’AIR EXTÉRIEUR aduro.fr ∙ conseil.aduro.fr ∙ aduroshop.fr ∙ info.france@aduro.dk...
- Page 6 ADURO 12 - DIMENSIONS POUR LE RACCORDEMENT À L’AIR EXTÉRIEUR aduro.fr ∙ conseil.aduro.fr ∙ aduroshop.fr ∙ info.france@aduro.dk...
- Page 7 ADURO 13-1 - DIMENSIONS POUR LE RACCORDEMENT À L’AIR EXTÉRIEUR aduro.fr ∙ conseil.aduro.fr ∙ aduroshop.fr ∙ info.france@aduro.dk...
