ATTENTION: Pour faciliter le réglage des fins de course, il est possible de retirer le profil en
aluminium qui couvre la vis de guidage.
Le profil dispose de fentes qui permettent de le retirer simplement en dévissant les 2 vis qui le
fixent aux calottes du moteur.
STAR 230V (900PS-300FA/900PS-300FA-R/900PS-400FA/900PS-400FA-R)
STAR 24V (900PS300-24FA/ 900PS400-24FA)
COULEUR CÂBLE MOTEUR
Bleu
Marron
Noir
Jaune/Vert
Gris
ATTENTION:
Pour le fonctionnement des encodeurs, il est indispensable qu'en position de fermeture chaque vantail
soit en appui sur une butée mécanique.
ATTENTION:

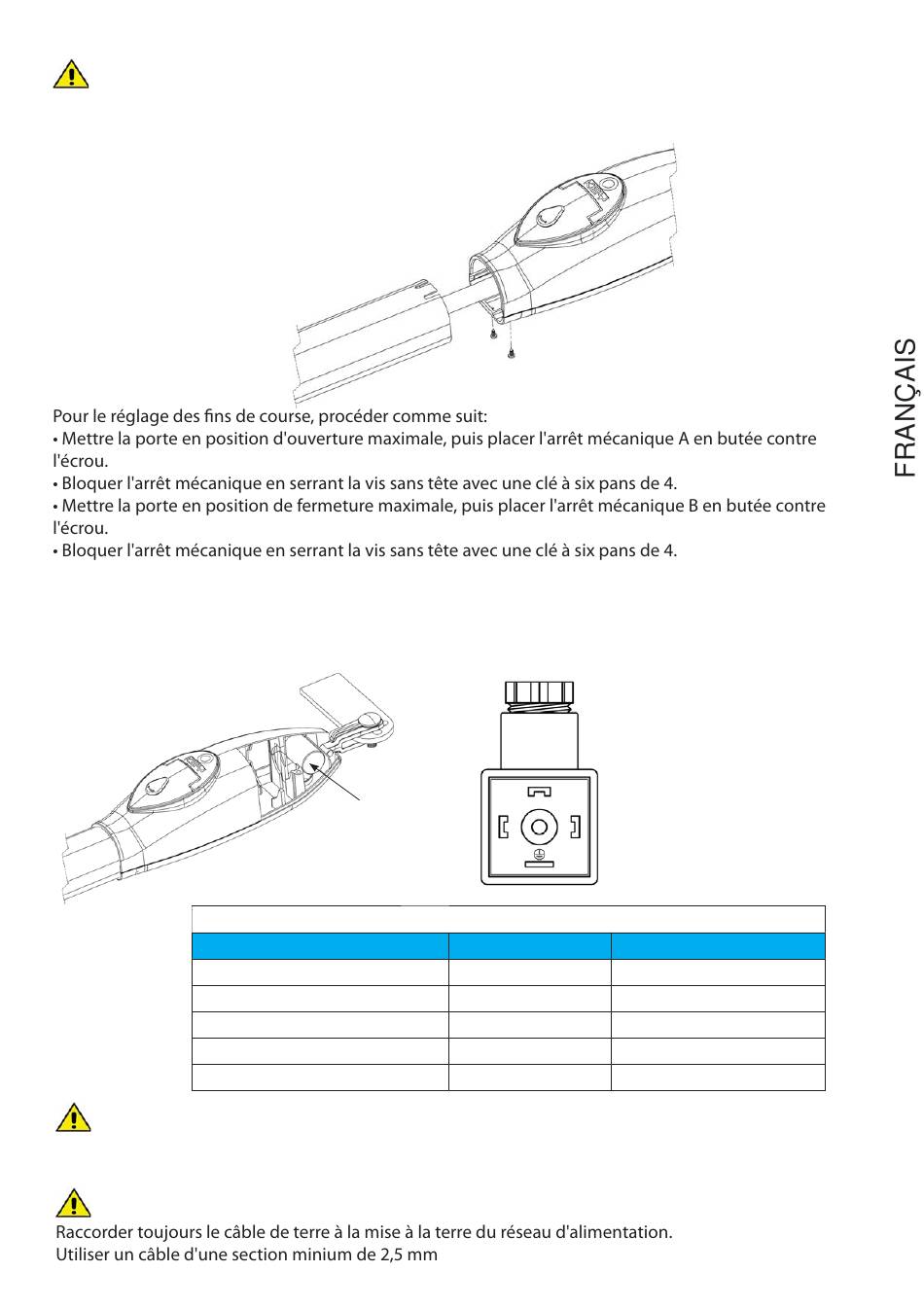

RÉGLAGE DES FINS DE COURSE
p
r.
BRANCHEMENTS ÉLECTRIQUES
Condensateur
Moteur droite
Ouverture
Fermeture
+ encoder
S encoder
- encoder
2
23
p
1 Fermer
2 Ouvrir
3 Commun
G
Terre
3
1 2
Moteur gauche
Fermeture
Ouverture
+ encoder
S encoder
- encoder
