I

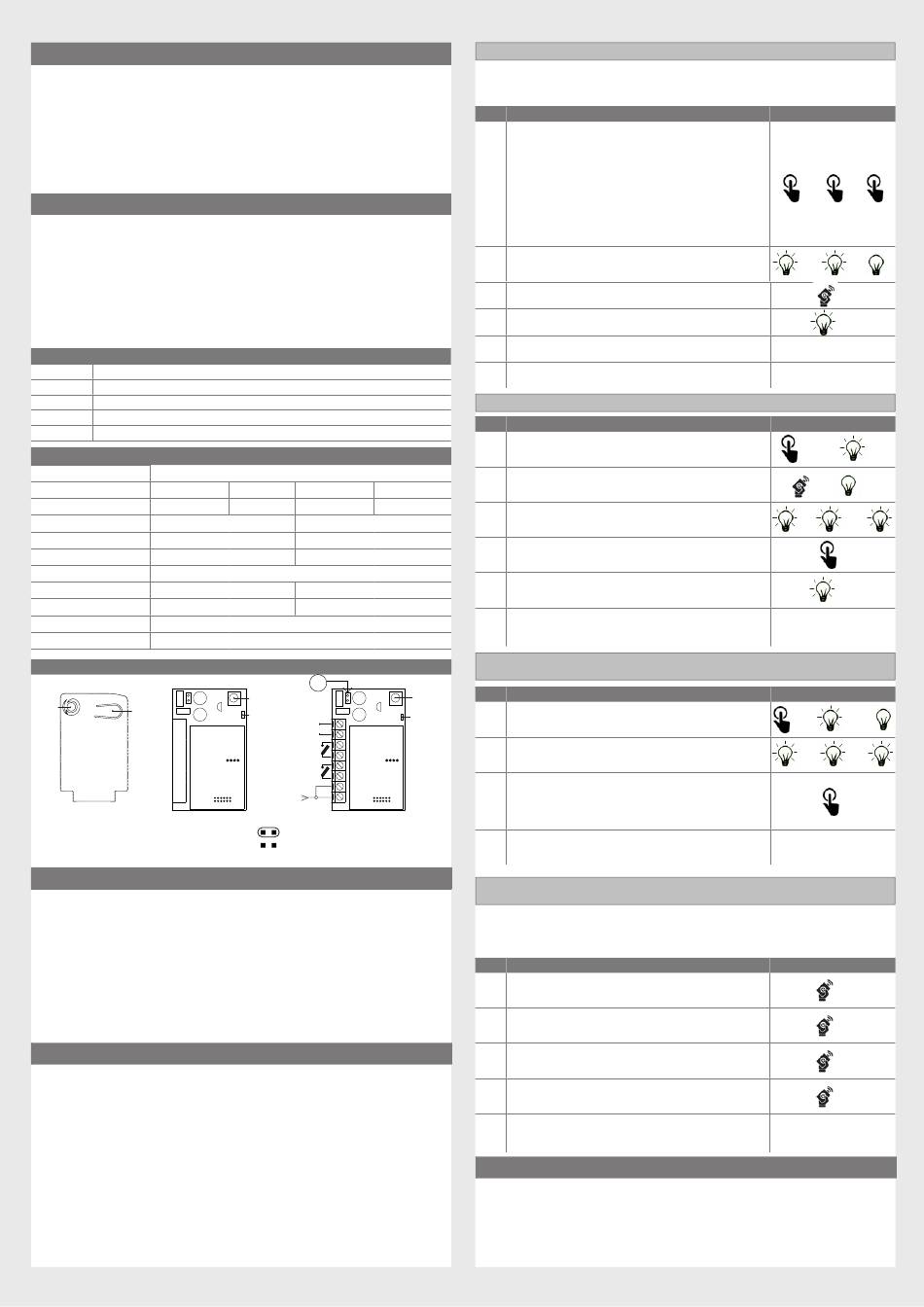

1 - AVVERTENZE PER LA SICUREZZA
ATTENZIONE – per la sicurezza delle persone è importante rispettare
queste istruzioni e conservarle per utilizzi futuri.
Leggere attentamente le istruzioni prima di eseguire l'installazione. La progettazione e la
fabbricazione dei dispositivi che compongono il prodotto e le informazioni contenute nel
presente manuale rispettano le normative vigenti sulla sicurezza. Ciò nonostante un'in-
stallazione e una programmazione errata possono causare gravi ferite alle persone che
eseguono il lavoro e a quelle che useranno l'impianto. Per questo motivo, durante l'instal-
lazione, è importante seguire attentamente tutte le istruzioni riportate in questo manuale.
2 - INTRODUZIONE AL PRODOTTO
RICEVENTI RADIO
Le riceventi radio Key Automation sono riceventi a 4 uscite per centrali con connettore SSQ
(RX4X/RX8), e 2 uscite con connettore Molex (RXI23X), con morsettiera esterna (RXM23X/
RXM28). Le riceventi accettano trasmettitori a codice fisso o trasmettitori a codice va-
riabile.
Le riceventi RX4X/RMX23X/RX8/RXM28 possono essere gestite tramite software e
dispositivo XRMANAGER con versione firmware 2.4 e successive (per 868MHz solo
menu riceventi).
Attenzione: qualsiasi altro uso diverso da quello descritto e in condizioni ambientali
diverse da quelle riportate in questo manuale è da considerarsi improprio e vietato.
CODICE DESCRIZIONE
RX4X Ricevente a innesto 4 uscite, 433.92 MHz. Memoria massima 1000 codici
RXI23X Ricevente a innesto 2 uscite 433.92 MHz. Memoria massima 1000 codici
RXM23X Ricevente esterna 2 uscite 433.92 MHz. Memoria massima 1000 codici
RX8 Ricevente a innesto 4 uscite, 868.3 MHz. Memoria massima 1000 codici
RXM28 Ricevente esterna 2 uscite 868.3 MHz. Memoria massima 1000 codici
CARATTERISTICHE TECNICHE 900RX4X
Decodifica
Compatibilità trasmettitori SUB/PLAY/ORION
Frequenza 433.92 MHz
Alimentazione
Assorbimento a riposo
Assorbimento massimo
Impedenza di ingresso
Uscite
Uscite relè
Sensibilità
Temperatura di funzionamento
PRINCIPALI COMPONENTI
LED
TASTO
VERDE
RX4X/RX8 RXI23X
3 - VERIFICHE PRELIMINARI
ATTENZIONE – prima di installare il prodotto verificare e controllare i seguenti punti:
• Verificare che la superficie su cui fissare il dispositivo sia solida e non pemetta vibrazioni
• Utilizzare collegamenti elettrici adeguati alle correnti richieste
• Verificare che l'alimentazione rispetti i valori delle caratteristiche tecniche
• Collegare un'antenna tipo ANTS433; senza antenna la portata si riduce a pochi metri.
L'antenna deve essere installata più in alto possibile e in presenza di strutture
metalliche o cemento armato va installata al di sopra di queste. Il cavo dell'antenna
deve essere di tipo RG58 con lunghezza massima di 10 m.
• Se non fosse possibile installare un'antenna si può migliorare la portata discretamente
collegando un filo elettrico mantenendolo disteso.
4 - INSTALLAZIONE DEL PRODOTTO
Collegare la ricevente radio in assenza di alimentazione e per i modelli RX4X/RX8
controllare il verso di inserimento seguendo le istruzioni della centrale su cui la
ricevente va innestata.
Attenzione: in alcune centrali il coperchio del modello RX4X/RX8 va rimosso. Se-
guire le istruzioni della centrale di riferimento.
Il primo radiocomando inserito decide il tipo di codifica (codice fisso o codice va-
riabile). All'accensione la ricevente emette un numero di lampeggi per indicare la
codifica dei radiocomandi memorizzati:
• 1 lampeggio lungo = memoria vuota
• 2 lampeggi veloci = codice fisso
• 3 lampeggi veloci = codice variabile
900RXI23X
900RX8
900RXM23X
FIX/ROLLING
SUB/PLAY SUB/PLAY/ORION
868.3 MHz 433.92 MHz
5 Vdc 12 ÷ 24 Vac / 12 ÷ 35 Vdc
16 mA 41 mA @ 24 Vac / 20 mA @ 24 Vdc
27 mA 45 mA @ 24 Vac / 27 mA @ 24 Vdc
50 Ω
4 2
- 24 Vdc, 1 A MAX, NORM. APERTO
-108 dB
-20°+55° C
J1
TASTO
LED
VERDE + (~) 12/24
- (~) Vac/Vdc
OUT 1
OUT 2
RXM23X/RXM28
J1: = 12 Vac/Vdc
= 24Vac/Vdc
OUT1-OUT2= uscita monostabile impulsiva
4.1 MEMORIZZAZIONE DI UN RADIOCOMANDO
ATTENZIONE: Attivando la fase di memorizzazione qualsiasi trasmettitore nel campo
di ricezione può essere memorizzato. Per ridurre la portata della ricevente scollegare
temporaneamente l'antenna.
FASE DESCRIZIONE
Premere e rilasciare il pulsante della ricevente per un nu-
mero di volte uguale all'uscita che si vuole attivare:
1 volta per l'uscita 1,
2 volte per l'uscita 2,
3 volte per l'uscita 3,
1 4 volte per l'uscita 4,
5 volte per l'uscita PREIMPOSTATA (tasto 1 = uscita 1,
tasto 2 = uscita 2, tasto 3 = uscita 3, tasto 4 = uscita 4)
Per conoscere la funzione attivata dall'uscita della rice-
vente fare riferimento al manuale della centrale o disposi-
tivo su cui la ricevente verrà installata
Il LED sul ricevitore effettua un numero di lampeggi corri-
2 spondente all'uscita selezionata intervallati da una pausa
di 1 secondo
Entro 7 secondi premere per almeno 2 secondi il tasto del
3
radiocomando che si vuole memorizzare
Se la memorizzazione è andata a buon fine la ricevente
4
emetterà un lampeggio lungo
Per memorizzare un altro radiocomando sulla stessa
5
uscita ripetere il punto 3
Nota Dopo 7 secondi di inattività la ricevente esce automatica-
mente dalla fase di programmazione
4.2 CANCELLAZIONE DI UN RADIOCOMANDO
FASE DESCRIZIONE
Premere il pulsante della ricevente fino a quando si ac-
1
cende il LED (circa 3 secondi)
900RXM28
Entro 7 secondi premere un tasto del radiocomando che
2 si vuole cancellare fino a quando il LED sulla ricevente si
SUB/PLAY
spegne. Rilasciare il tasto del radiocomando
868.3 MHz
Dopo circa 1 secondo dal rilascio del tasto il LED sulla rice-
3
vente comincia a lampeggiare
Confermare la cancellazione premendo il pulsante della
4
ricevente
Se la cancelllazione è andata a buon fine la ricevente
5
emetterà 1 lampeggio lungo
Dopo 7 secondi di inattività la ricevente esce automatica-
Nota
mente dalla fase di cancellazione
4.3 CANCELLAZIONE DI TUTTA LA MEMORIA DELLA RICEVENTE/
RESET DELLA RICEVENTE
FASE DESCRIZIONE
TASTO
Premere e mantenere premuto il pulsante della ricevente
LED
1 fino a quando si accende il LED (circa 3 secondi) e poi si
VERDE
spegne (circa 3 secondi). Rilasciare il tasto.
Dopo circa 1 secondo dal rilascio del tasto il LED sulla rice-
2
vente inizia a lampeggiare.
Per la cancellazione di tutta la memoria premere il tasto
della ricevente in corrispondenza del terzo lampeggio op-
3 pure per resettare le 4 uscite e riportarle nella modalità di
fabbrica monostabili premere il tasto in corrispondenza del
quinto lampeggio
Se la cancelllazione/reset è andata a buon fine la rice-
4
vente emetterà 1 lampeggio lungo
4.4 MEMORIZZAZIONE A DISTANZA DI UN RADIOCOMANDO
CON RADIOCOMANDO GIÀ IN MEMORIA
É possibile memorizzare un trasmettitore senza accedere al ricevitore. É necessario disporre
di un trasmettitore precedentemente memorizzato e seguire la procedura sottoindicata.
La procedura di copia a distanza deve essere eseguita nell'area servita della ricevente.
FASE DESCRIZIONE
Premere per almeno 5 secondi il tasto del nuovo radioco-
1
mando che si vuole memorizzare
Premere per almeno 3 secondi il tasto del vecchio radio-
2 comando che si vuole copiare (se la precendente fase 1
è andata a buon fine l'automazione non si muove)
Premere per almeno 3 secondi il tasto del nuovo radioco-
3
mando che si vuole memorizzare
Premere per almeno 3 secondi il tasto del vecchio radio-
4 comando che si vuole copiare per confermare ed uscire
dalla fase di programmazione
Nota Dopo 7 secondi di inattività la ricevente esce automatica-
mente dalla fase di programmazione
5 - COLLAUDO E MESSA IN SERVIZIO
L'impianto può essere messo in servizio dopo il collaudo di un tecnico qualificato che deve
effettuare le prove richieste dalla normativa di riferimento in funzione dei rischi presenti,
verificando il rispetto di quanto previsto dalle normative dell'applicazione.
ESEMPIO
+ +
+ 1s +1s
2s
3s
ESEMPIO
(>3s)->
->
0,5s 0,5s
3s
ESEMPIO
(>3s)-> (>3s)->
(1s)+ (1s)+
ESEMPIO
>5s
>3s
>3s
>3s
