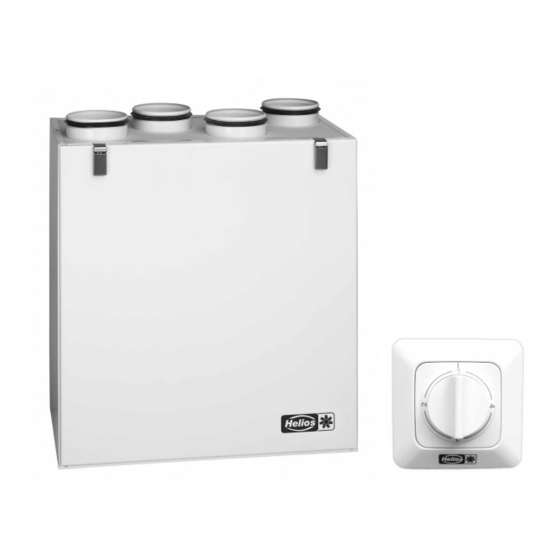

Helios KWL EC 200 Eco R Notice De Montage Et D'utilisation

Avec un commutateur a 4 etages, groupe double flux avec recuperation d'energie
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
MONTAGE- UND BETRIEBSANLEITUNG

Publicité

Table des Matières
loading

Manuels Connexes pour Helios KWL EC 200 Eco R

Sommaire des Matières pour Helios KWL EC 200 Eco R

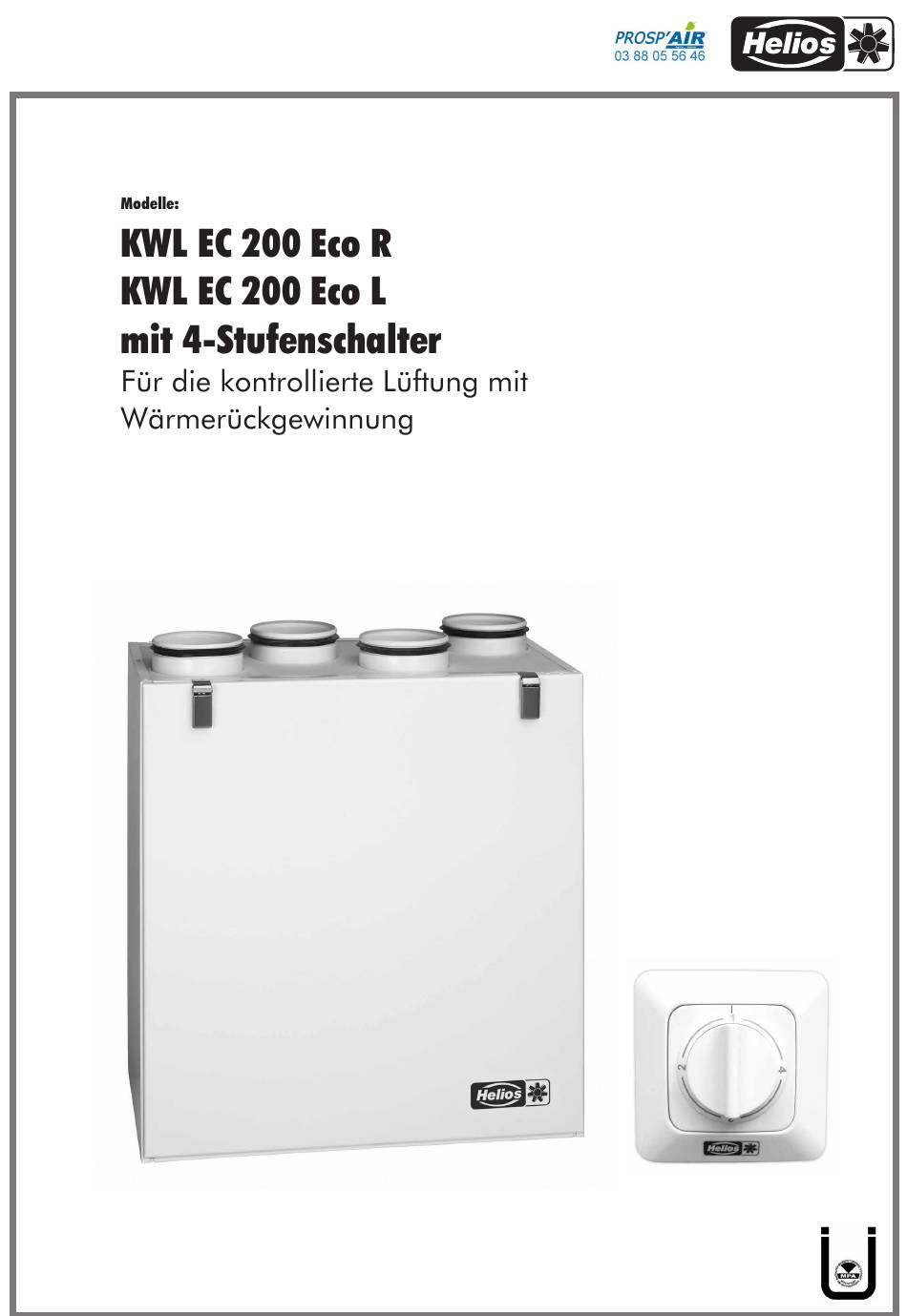

  • Page 1 MONTAGE- UND BETRIEBSANLEITUNG...
  • Page 2 INHALTSVERZEICHNIS...
  • Page 3 ALLGEMEMEINE HINWEISE ß...
  • Page 4 ALLGEMEiNE HINWEISE...
  • Page 5 HAUPTTEILE UND AUSSTATTUNGSTEILE...
  • Page 6 FUNKTIONSPRINZIP ° ° ° °...
  • Page 7 Ø 6 Þ...
  • Page 8 Þ...
  • Page 10 ·...
  • Page 12 WARTUNG...
  • Page 13 WARTUNG...
  • Page 14 Service und Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf/Zürich GB HELIOS Ventilation Systems Ltd.
  • Page 15 INSTALLATION AND OPERATING INSTRUCTIONS Model: KWL EC 200 Eco R KWL EC 200 Eco L with 4-level operation switch Controlled ventilation system with heat recovery.

  • Page 16: Table Des Matières

    TABLE OF CONTENTS Thank you that you have decided on Helios ventilation system with heat recovery. Read the information summarised in the operation and installation instruction before the Helios unit is put into operation. In addition, you will find information about the maintenance and care which serves the proper functioning and conservation of value of your Helios unit.

  • Page 17: General Informations

    GENERAL INFORMATIONS Important informations Operation: Important information about the ventilation system as well as settings at the controller are specified here. Important Maintenance: In the maintenance part important information about filter changes and necessary ß cleaning and maintenance activities are specified. The user usually accomplishes maintenance work.
  • Page 18 GENERAL INFORMATIONS When screwing through the side panel, the fans, controler, heating element and electrical wiring must not be damaged or restricted in function. Sound and vibration transfer must be considered on site when installing the unit. It is necessary to connect the condensation spigot of the unit to a pipe connected to the drainage system of the house with a U bend trap in to prevent oders returning from the drains (see condensation run-off).
  • Page 19 Door switch-/service switch external connection box 4-level operation switch Ball-siphon Optional equipment Differential pressure switch DDS Clock timer WSUP fig: KWL EC 200 R KWL EC 200 Eco R EXHAUST AIR SUPPLY AIR EXTRACT AIR OUTDOOR AIR Power supply Protection class Fans...

  • Page 20: Functions

    FUNCTIONS Models: KWL EC 200 Eco R / KWL EC 200 Eco L Case 1. Extract air flow 162 m KWL EC 200 Eco removes contaminated air and replaces it with fresh filtered and heated outdoor air. Supply air flow 162 m Efficient filtering of outdoor air (G4 + F7) prevents harmful particles from entering the duct­...

  • Page 21: Mounting Instructions

    MOUNTING INSTRUCTIONS Mounting – Location of KWL EC 200 Eco • The unit is mounted indoors, in a place where temperature does not fall below +5 °C. • If installed within not heated areas (e.g. cock loft) a sufficient isolation on all sides is to be mounted outside at the unit.

  • Page 22: Condensate Removal Via Ball Siphon

    MOUNTING INSTRUCTIONS 3. Adjustment The following conditions must be fulfilled: 1. The system is installed and air flow volume V is set. 2. Switch position of DDS on 3/1 (see wiring diagram SS-970, page 10). 3. Set KWL EC 200 Eco unit on middle speed step. Turn adjustment knob at the DDS (+/-) until switching point responds.

  • Page 23: Functions

    FUNCTIONS Bypass function Adjustment is carried out via mechanical bypass flap. Open or closed manually. The outside air is passed by the counter flow heat exchanger at 100% and thus the heat recovery is stopped. Defrost function of heat recovery cell To protect the heat recovery cells from freezing, the supply air fan was switch off temporary by the measured data of the frost protection sensor.

  • Page 24: Performance

    PERFORMANCE · Measuring points after the spigots. The performance curves indicate the available total pressure for the pressure loss in the duct system. Adjustment Total input power range (both fans) 14 W 22 W 42 W 62 W 98 W...

  • Page 25: Wiring

    WIRING...

  • Page 26: Maintenance

    MAINTENANCE ATTENTION: All work only in dead state! Before maintenance an isolator is required for with a minimum of 3 mm contact opening of each pole. Electrical connection should only be carried out by a qualified person. Filter and heat recovery cell •...
  • Page 27 Damage arising from such usage is not covered by the guarantee. Warranty – Exclusion of liability If the preceding instructions are not observed all warranty claims are void. The Helios warranty is limited to the material and workmanship of the product.

  • Page 28: Operation Failures / Alarms

    Service und Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf/Zürich GB HELIOS Ventilation Systems Ltd.
  • Page 29 NOTICE DE MONTAGE ET D’UTILISATION Modèles: KWL EC 200 Eco R KWL EC 200 Eco L avec un commutateur à 4 étages...
  • Page 30 SOMMAIRE INTRODUCTION MONTAGE ET UTILISATION DESCRIPTION DU FUNCTIONNEMENT CARACTERISTIQUES TECHNIQUES RACCORDEMENTS ELECTRIQUES ENTRETIEN DEFAUTS DE FONCTIONNEMENT...
  • Page 31 REMARQUES GENERALES Remarques importantes concernant cette notice Mode d'emploi: Entretien: Remarques importantes! ß Montage: Documentation technique: Consignes de sécurité Réception des colis KWL EC 200 Eco avec un commutateur à 4 étages. Stockage Domaine d’utilisation Fonctionnement Caracteristiques Techniques...
  • Page 32 REMARQUES GENERALES Notices explicatives Montage – Disposition Foyers ouverts Recommandations générales Recommandations particulières Raccordement électrique Attention: Le branchement électrique doit être effectué par un électricien qualifié! Réseaux et débits d’air Important:...
  • Page 33 Câble d'alimentation avec fiche Contacteur de porte Boîtier de connexion Commutateur à 4 vitesses Ball siphon Accessoires Pressostats différentiels DDS Horloge hebdomadaire WSUP KWL EC 200 Eco R AIR EXTRAIT AIR NEUF AIR REPRIS AIR EXTÈRIER Alimentation électrique Classe de protection Ventilateurs Récupération de chaleur...
  • Page 34 PRINZIPE DE FUNCTIONNEMENT Modèles: KWL EC 200 Eco R / KWL EC 200 Eco L Exemple 1 162 m Débit d'air extrait 162 m Débit d'air pulsé ° Température de l'air extrait ° Température de l'air extérieur Teneur en humidité de l'air extrait...
  • Page 35 MONTAGE ET UTILISATION Montage du groupe KWL EC 200 Eco · · · · · · Raccordements des conduits · Raccordements électriques du KWL EC 200 Eco Les raccordements électriques en 230 VAC 50Kz doivent être effectués par une personne autorisée! Prévoir un dispositif de coupure du courant multipolaire avec un écartement des contacts de min.
  • Page 36 MONTAGE ET UTILISATION 3. Réglages Evacuation des condensats par siphon à boule Siphon à boule IMPORTANT: - Le réseau d'évacuation en aval du siphon doit être en pente pour garantir l'écoulement. - L'orifice d'évacuation des condensats est situé au milieu de l'appareil. Vérifier que la centrale est bien 100 % à...
  • Page 37 MODE D'EMPLOI Fonction de bypass Protection antigel de l'échangeur de chaleur Voyant de maintenance Volet de by-pass manuel Description KWL EC 200 Eco...
  • Page 38 CARACTERISTIQUES TECHNIQUES COURBE DE VENTILATION 14 W 22 W 42 W 62 W 98 W...
  • Page 39 RACCORDEMENTS ELECTRIQUES EXTERNES...
  • Page 40 ENTRETIEN Filtres et échangeur de chaleur Attention: Pour toute intervention sur l'appareil il est nécessaire de couper l'alimentation électrique. Pendant les travaux de maintenance, le groupe doit être isolé du réseau électrique par un commutateur multipolaire ayant un écartement des contacts d'au moins 3 mm. Filtre grossier G1 Filtre fin F7 Filtre grossier G3...
  • Page 41 ENTRETIEN Généralités Bouches de soufflage et d'extraction Prise d'air extérieur Accessoires, appareils de commande Demande de garantie - Réserves du constructeur Règlementations + Normes...
  • Page 42 Service und Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf/Zürich HELIOS Ventilation Systems Ltd.
