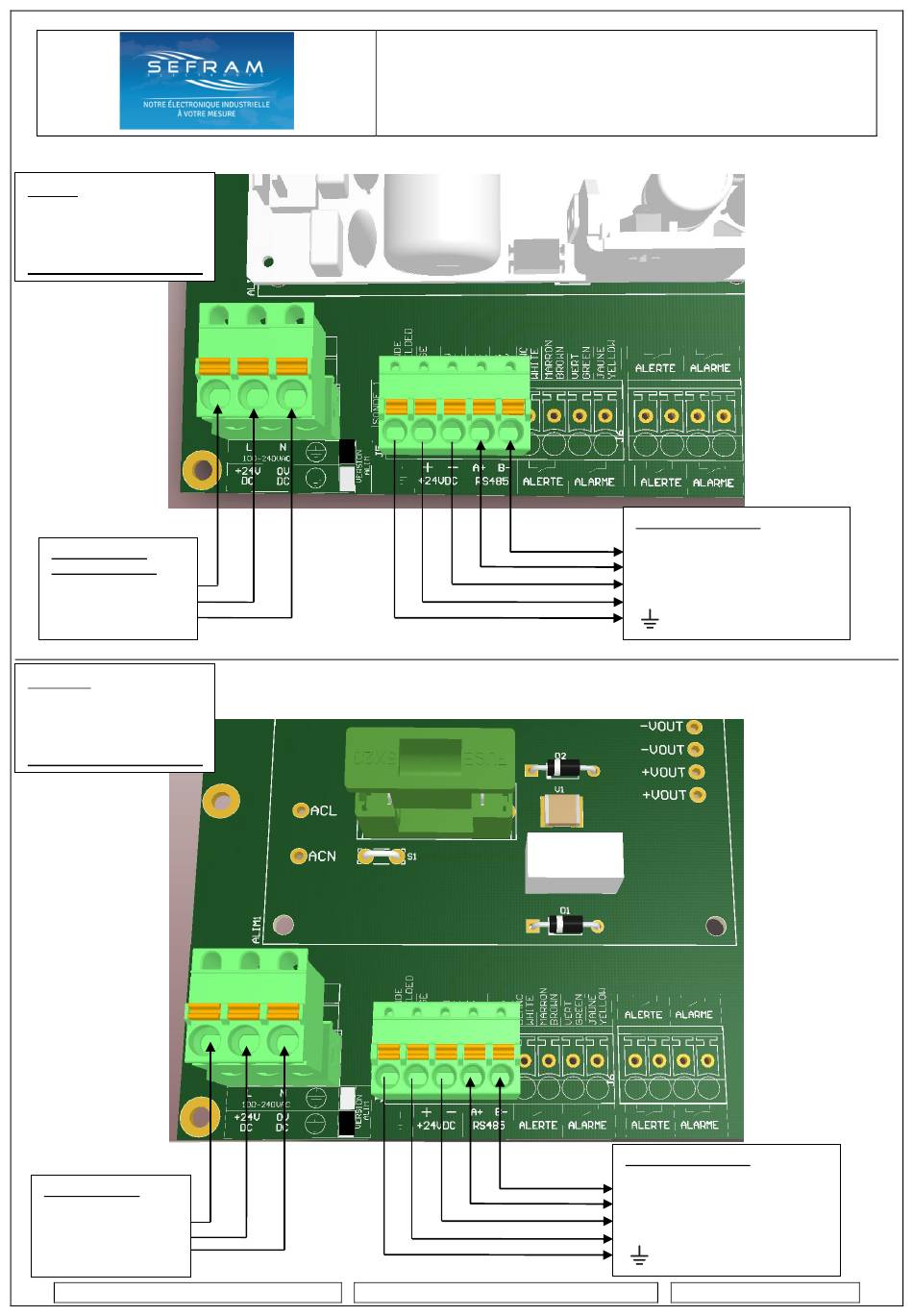

er
1
cas :
Alimentation du système
par le coffret REPORT
Alimentation du type AC
Alimentation AC
100-240VAC 50Hz
L
N
TERRE
ème
2
cas :
Alimentation du système
par le coffret REPORT
Alimentation du type DC
Alimentation DC
+24VDC
0VDC
TERRE
Notice Technique
COFFRET REPORT – CONSOLE de PROGRAMMATION
FI 72.0515.0121
CAP100
Vers CAP 100 24VDC
RS485 A
RS485 B
-24VDC
+24VDC
Vers CAP 100 24VDC
RS485 A
RS485 B
-24VDC
+24VDC
Page 8 sur 28
