ASSEMBLAGE

DÉBALLAGE
Ce produit doit être assemblé.
 Sortir soigneusement la scie du carton en la tenant par la
poignée de transport et la base de la scie, et la poser sur
un plan de travail horizontal.
NOTE : Cet outil est lourd. Pour éviter des problèmes
lombaires soulever avec les jambes, pas avec le dos et
demander de l'aide lorsque nécessaire.
 La machine a été expédié avec le bras en position abaissée.
Pour le libérer, appuyer sur le bras de la scie, couper l'attache
et tirer la goupille de verrouillage.
 Relever le bras de la scie en le tirant par sa poignée.
Continuer de maintenir le bras de la scie d'une main, pour
empêcher qu'il ne se relève brusquement lorsque l'attache
est coupée.
 Examiner soigneusement l'outil pour s'assurer que rien n'a
été brisé ou endommagé en cours de transport.
 Ne pas jeter les matériaux d'emballage avant d'avoir
soigneusement examiné l'outil et avoir vérifié qu'il fonctionne
correctement.
 La scie est réglée en usine pour effectuer une coupe précise.
Après l'avoir assemblée, vérifier sa précision. Si les réglages
ont été modifiés en cours d'expédition, voir les procédures
spécifiques présentées dans ce manuel.
 Si des pièces sont manquantes ou endommagées, appeler
le 1-866-539-1710.
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées,
ne pas utiliser cet outil avant qu'elles aient été
remplacées. Le non-respect de cette précaution peut
entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour cet outil. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses, risquant d'entraîner des blessures graves.
TRACER LES TROUS
À CES ENDROITS
BASE DE LA SCIE
AVERTISSEMENT :
Ne pas brancher sur le secteur avant d'avoir terminé
l'assemblage. Le non respect de cet avertissement
peut causer un démarrage accidentel, entraînant des
blessures graves.
AVERTISSEMENT :
Ne pas mettre la scie en marche sans s'être assuré
de l'absence d'interférence entre la lame et le guide
d'onglets. La lame pourrait être endommagée si elle
entrait en contact avec le guide d'onglets pendant le
fonctionnement.
AVERTISSEMENT :
Toujours s'assurer que la scie à onglets composés est
solidement fixée sur un établi ou un stand approuvé.
Le non respect de cette mise en garde peut entraîner
des blessures graves.

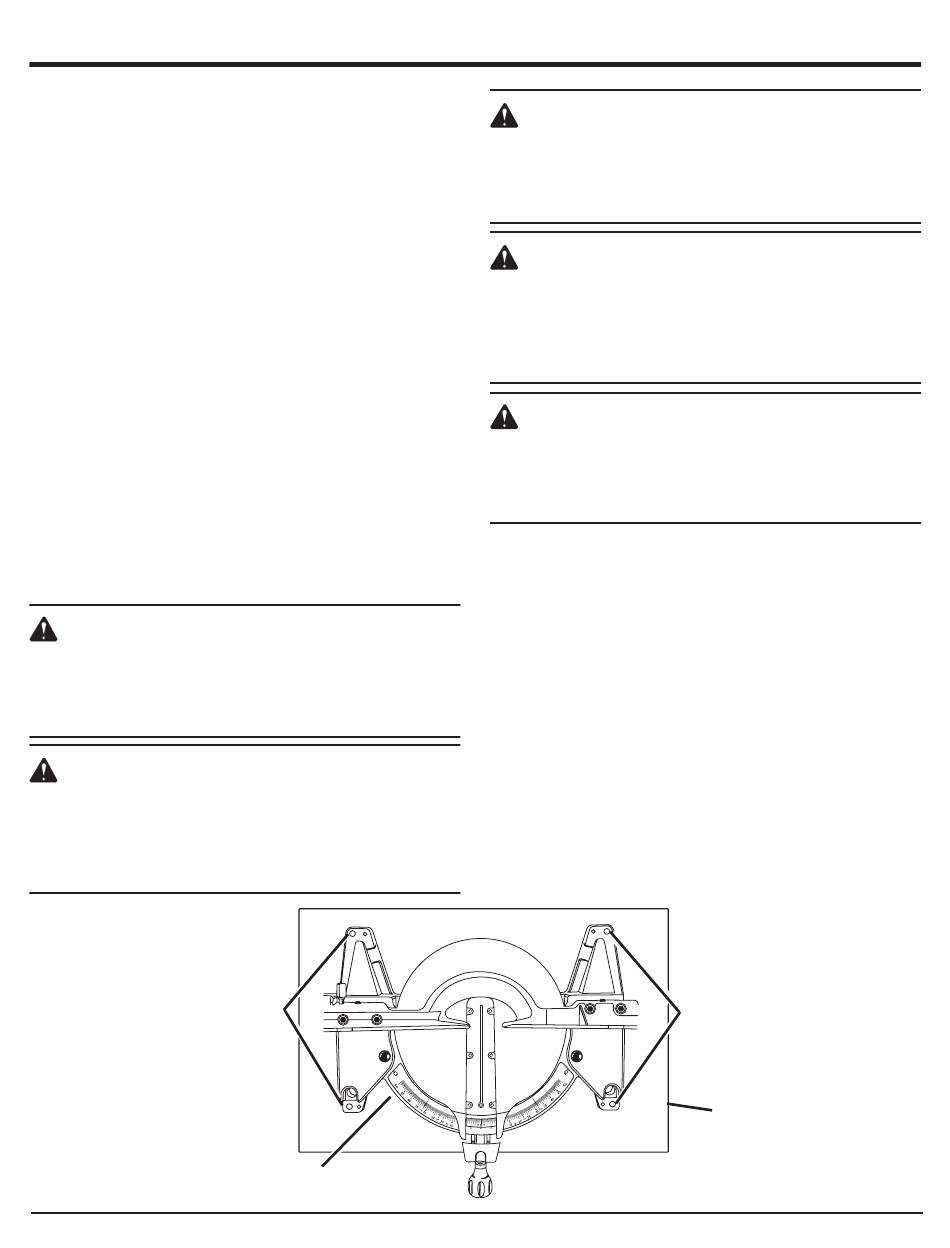

TROUS DE FIXATION
Voir la figure 6.
La scie à onglets composés doit être montée solidement sur
un plan de travail ferme, tel qu'un établi. Pour ce faire, la base
de la scie comporte quatre trous. Ces quatre trous doivent
être utilisés pour fixer la scie sur le plan de travail au moyen de
quatre boulons de 3/8 po, rondelles et écrous à six pans (non
inclus). Les boulons doivent être assez longs pour traverser la
base de la scie, les rondelles frein, les écrous et l'établi. Serrer
les quatre boulons fermement.
La figure 6 illustre la configuration des trous pour l'installation
sur un établi. Une fois la scie installée, vérifier soigneusement
l'établi pour s'assurer qu'aucun mouvement ne peut se produire
pendant l'utilisation. Si l'établi bascule, glisse ou se déplace,
l'assujettir sur le sol avant d'utiliser la scie.
14
TRACER LES TROUS
À CES ENDROITS
SURFACE DE MONTAGE
Fig. 6
