e
= Coefficient d'extinction molaire de la substance à la longueur d'onde
c = Concentration molaire de cette substance
d = Distance que le faisceau lumineux parcourt dans l'échantillon
Io = Intensité du faisceau lumineaux
I = Intensité du faiseau lumineaux après absoption
Par conséquent, la concentration c peut être calculée à partir de l'intensité lumineuse de la substance déterminée par son rayonnement
I.

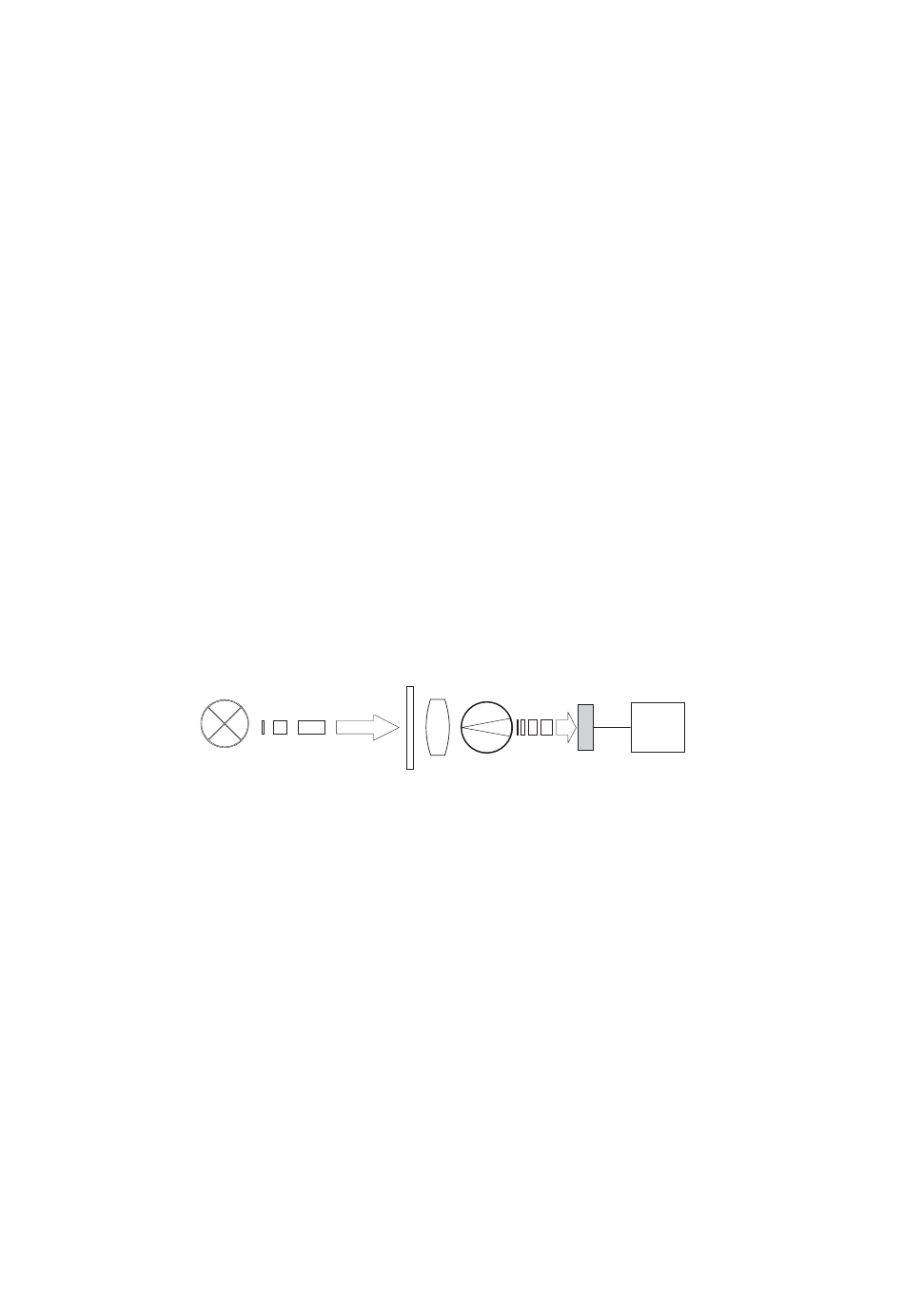

Une lampe tungstène émet un rayonnement qui est filtré pour obtenir un faisceau d'intensité Io. Ceci est obtenu à l'aide d'un filtre
passe-bande.
La cellule photoélectrique mesure le rayonnement I qui n'a pas été absorbé par l'échantillon et le convertit en un signal électrique.
Le microprocesseur utilise ce signal électrique et le convertit en une valeur directement exprimée dans l'unité désirée.
La phase de mesure se décompose en deux opérations :
- une procédure de mise à zéro
- puis la procédure de mesure proprement dite.
L A M P E
FAISCEAU LUMINEUX
La cuvette joue dans cette procédure un rôle très important et nécessite par conséquent une attention toute particulière. Il est
important que la cuvette qui a servi à la remise à zéro et la cuvette qui sert à la mesure proprement dite, soient rigoureusement
identiques pour reproduire les mêmes conditions de mesure.
Il est également nécessaire que cette cuvette soit propre et soit, par conséquent exempte de toute rayure, traces de doigts ou
autres. Il est d'ailleurs recommandé de ne pas toucher les cuvettes avec les doigts.
De plus, il est recommandé de toujours resserrer le bouchon de fermeture avec la même force.
D E T E C T E U R
FILT R E
DE LUMIERE
LENTILLE
C U V E T T E
5
M I C R O P R O C E S S E U R
