RTN500X
Einführung / Anschluss und Versorgung
Inhalt
Einführung
Anschluss und Versorgung
Werkseitige Einstellungen
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen,
Richtlinien, Bestimmungen, Sicherheits- und Unfallverhütungsvorschriften des Landes erfolgen. Für Arbeiten an Anlagen mit Netzan-
schluss 230 V~ sind die Sicherheitsanforderungen nach DIN VDE 0100 zu beachten. Bei Nichtbeachten der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren entstehen. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden
verbleiben.
Systeminformation und bestimmungsgemäßer Gebrauch
Dieses Gerät ist ein Produkt des IP Türsprechanlagen-Systems und kann nur innerhalb der definierten Installationsszenarien einge-
setzt werden. Detaillierte Fachkenntnisse durch IP-Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist
konfigurationsabhängig. Nähere Informationen zum jeweiligen Funktionsumfang entnehmen Sie den entsprechenden Anwendungs-
beschreibungen in der Produktdatenbank.

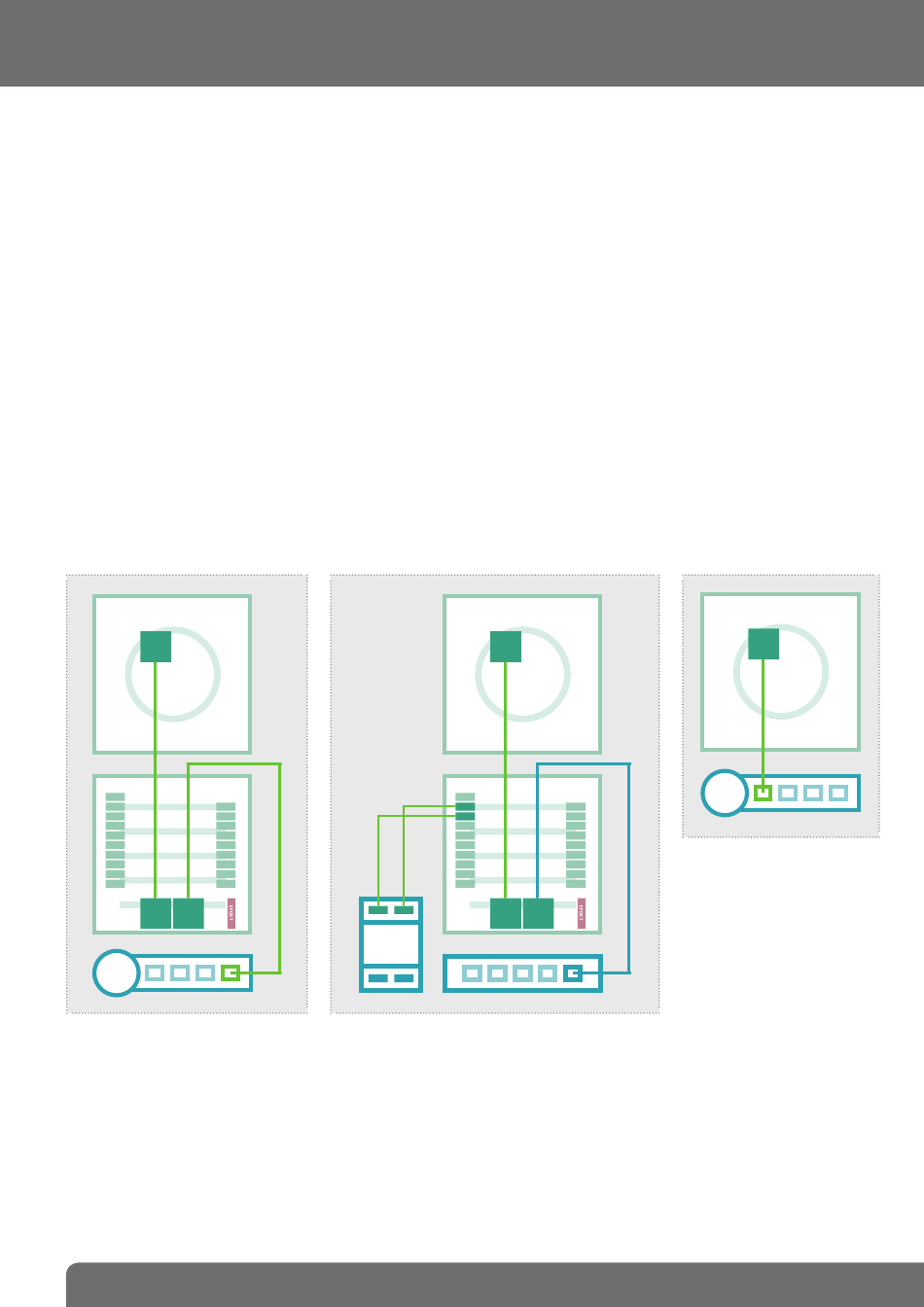

Anschluss und Versorgung
NETWORK
INPUT
PE
0V
S3B
+UB
GND
REL1.1
+5V
REL1.2
LEDB
REL2.1
Z1
REL2.2
Z2
+24V
Z3
ELAN
Z4
GND
GND
NETWORK
NETWORK
OUTPUT
INPUT
Über IP Türlautsprecher-
Modul per PoE-Switch
Das IP Kamera-Modul wird über das
beiliegende Netzwerkkabel mit dem
OUTPUT-Port des IP Türlautsprecher-
Moduls verbunden. Das Türlautspre-
cher-Modul über den INPUT-Port mit
dem PoE-Switch. Das IP Kamera-Modul
ist über das IP Türlautsprecher-Modul
mit Netzwerk und Spannung verbunden.
2
2
Installationskonzepte und Konfiguration
2
Quickstart-Konfiguration mit RTD110X
3
Experten-Konfiguration
NETWORK
INPUT
PE
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
+
-
NETWORK
OUTPUT
L
N
Über IP Türlautsprecher-Modul
per Netzteil 28VDC
Verbinden Sie die Klemmen 0V und +UB des IP Tür-
lautsprecher-Moduls mit einem 28VDC Netzteil (HA-
GER RED013X) und den INPUT-Port über ein Netz-
werkkabel (ab CAT5) mit einem Ethernet-Switch. Das
IP Kamera-Modul wird über das beiliegende Netz-
werkkabel am OUTPUT-Port des Türlautsprecher-
Moduls angesteckt und ist so mit dem Netzwerk ver-
bunden und mit Spannung versorgt.
Technische Änderungen vorbehalten
S3B
GND
+5V
LEDB
Z1
Z2
Z3
Direkt an PoE-Switch
Z4
GND
(nach IEEE 802.3af)
NETWORK
INPUT
Das IP Kameramodul wird über
ein Netzwerkkabel am INPUT-Port
mit dem PoE-Switch verbunden.
Die Spannungsversorgung er-
folgt hier über die Datenleitungen
(Endspan). Der Betrieb mit einem
PoE-Injektor ist nicht möglich, da
bei diesen Geräten die Span-
nungsversorgung in der Regel
über die unbelegten Leitungen
(Midspan) erfolgt.
Bei dieser Verkabelung werden
ggf. zwei Netzwerk-Leitungen
zur Türstation benötigt. Vorteil:
Sicherheitsfunktionen des Swit-
ches (z.B. MAC-Freeze/Intrusion
Lock) können genutzt werden.
3
4 - 5
6 - 7
NETWORK
INPUT
