RER1..X, RER2..X
Platine de rue pour ensemble
ELCOM.HOME Audio, pose en saillie :
- 1 bouton d'appel RER1..X
- 2 bouton d'appel RER2..X
Outillage nécessaire
6 mm
Torx T10
2 mm/
4 mm
PH 00/
PH 2
1
Consignes de sécurité
L'installation et le montage d'appareils
électriques doivent être effectués uniquement
par des électriciens qualifiés, en conformité
a
avec les normes d'installation et dans le
respect des directives, dispositions et
consignes de sécurité et de prévention des
accidents en vigueur dans le pays.
Veuillez observer les prescriptions et les normes
en vigueur pour les circuits électriques TBTS
lors de l'installation et de la pose des câbles.
Ce mode d'emploi fait partie intégrante du
produit et doit être conservé par l'utilisateur
final.

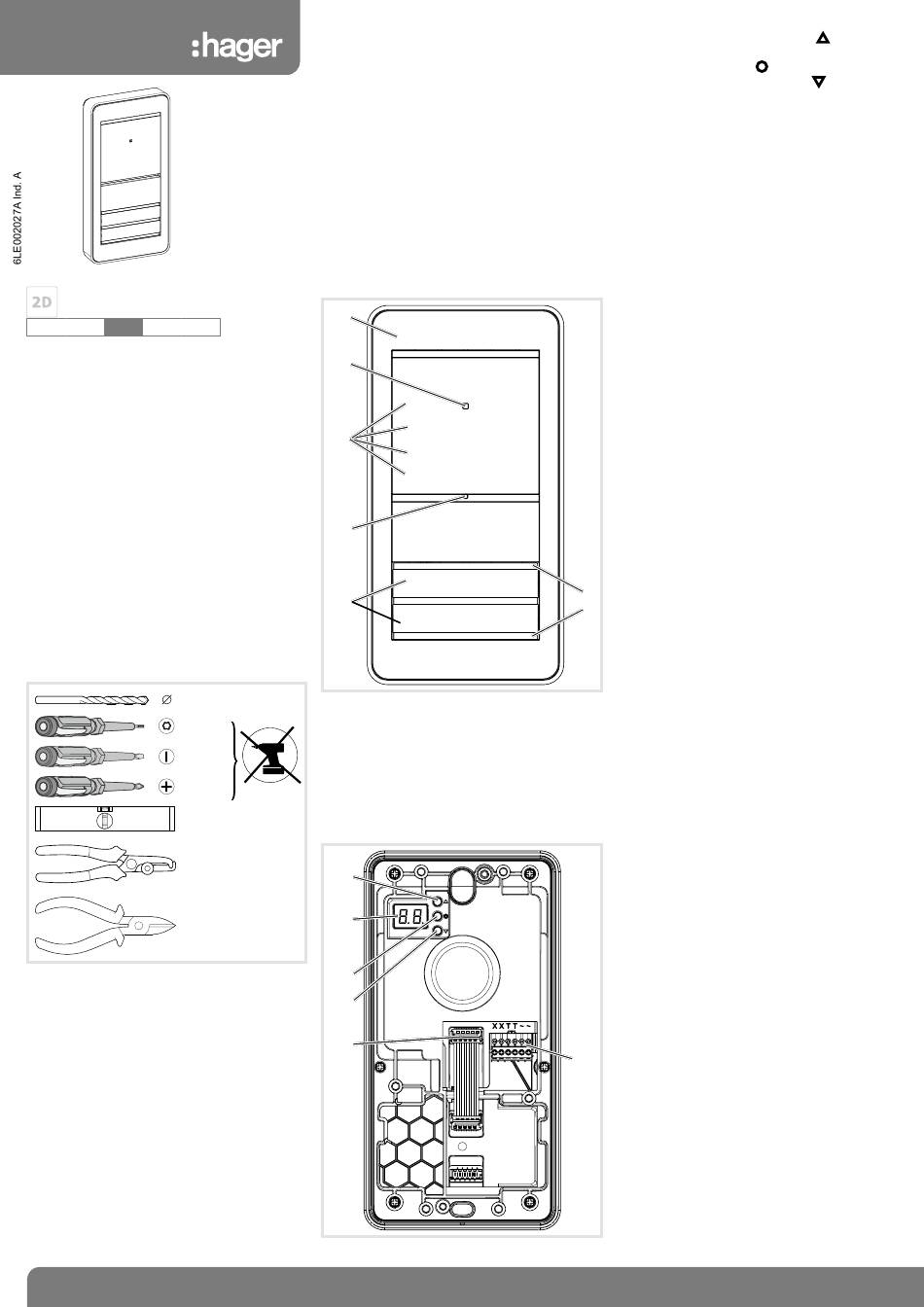

Composition de l'appareil
(1)
(2)
(3)
(4)
(5)

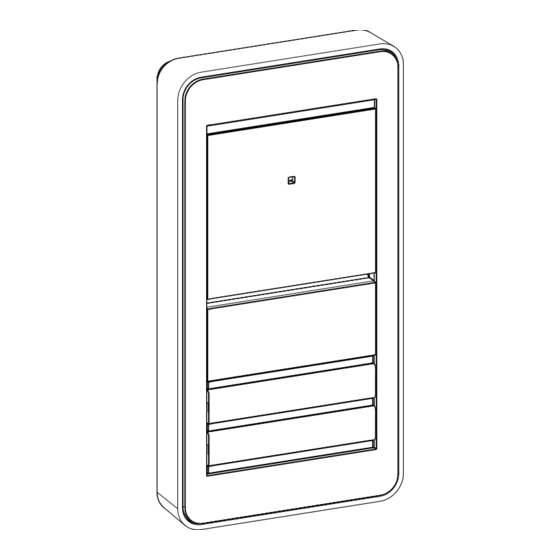

Image 1 : Face avant
(1) Plaque décorative
(2) Microphone
(3) Haut-parleur de porte
(4) Capteur de crépuscule pour rétro-éclairage
des touches d'appel
(5) Zone de touches avec touches d'appel
(6) Bande de recouvrement pour la protection de
démontage
(7)
(8)
(9)
(10)
(11)
Image 2 : Intérieur du produit
Hager Security-CS70510-38920 CROLLES-FRANCE - www.hager.com -
(7) Touche de réglage vers le haut
(8) Affichage 7 segments
(9) Touche de sélection
(10) Touche de réglage vers le bas
(11) Câble de raccordement des modules
(12) Bornier de raccordement
Fonction
La platine de rue audio fonctionne avec un
système de bus à 2 fils et prend en charge la
communication audio.
Cas d'usage typique
- montage en saillie
- non compatible avec les systèmes d'interphone
d'autres fabricants
- adapté à une utilisation en extérieur
Caractéristiques du produit
- entièrement prémonté
- changement des porte-nom par l'avant sans
outil spécial
- mise en service par une seule personne
- touches d'appel avec tonalité d'acquittement
(programmable) et retour tactile
- la touche d'appel peut également être
configurée pour commander l'éclairage ou
l'ouverture de la porte, ou être laissée sans
fonction
- rétro-éclairage LED blanc homogène et durable
des touches d'appel
- rétro-éclairage des touches d'appel commandé
par le niveau de lumière ambiante, avec
réglage de la luminosité à l'allumage
- touches d'appel incassables non saillantes
- haut-parleur et microphone protégés contre le
vandalisme
- volume du haut-parleur et sensibilité du
microphone réglables
(6)
- contact d'ouverture de porte réglable de 1 à 10 s
- ouverture de porte sans appel préalable
réglable dans les installations à une porte
Fonctionnement
Établir l'appel (sonner)
z Appuyer sur le poussoir d'appel assigné à la
personne souhaitée.
Si cette fonction est configurée, l'appui sur
le poussoir d'appel est confirmé par une
tonalité d'acquittement. Les platines intérieurs
concernées sont appelées.
Allumer la lumière
z Appuyer sur le poussoir d'appel assigné à
l'éclairage.
Si cette fonction est configurée, l'appui sur le
poussoir d'appel est confirmé par une tonalité
d'acquittement. Le contact lumière d'une
alimentation de ligne se ferme pendant la durée
prédéfinie.
Nettoyage et entretien
Pour le nettoyage et l'entretien, il est recommandé
d'utiliser des produits du commerce pour l'entretien
des pièces en plastique.
Afin de ne pas endommager la surface, il est
P
recommandé de ne pas utiliser de laine d'acier,
(12)
de brosse en acier ou d'ustensile similaire pour
le nettoyage.
02/2017 - 6LE002027A Ind. A
