C. Réalisation du coffrage de l'appareil
AVIS : Installez l'appareil sur une surface dure en métal ou en bois
dont la largeur et la profondeur sont de mêmes dimensions. NE PAS
installer directement sur un tapis, du vinyle, du carrelage ou tout autre
matériau inflammable autre que le bois.
AVERTISSEMENT! Risque d'incendie! Maintenir les dégagements
spécifiés de circulation d'air autour de l'appareil et du conduit
d'évacuation :
• L'isolant et les autres matériaux doivent être solidement arrimés
pour éviter un contact accidentel.
• Le coffrage doit être immobilisé pour éviter la pénétration de
l'isolation soufflée ou d'autres matériaux inflammables pouvant
entrer en contact avec le foyer ou la cheminée.
• Le manque d'un vide d'air adéquat pourrait entraîner une
surchauffe et un incendie.
Un coffrage est une structure verticale semblable à une boîte qui
entoure l'appareil au gaz et/ou les conduits d'évacuation. Sous des
climats plus froids, le conduit d'évacuation devrait être enfermé
dans le coffrage.
AVIS : Le traitement du pare-feu du plafond et de l'écran thermique
de la paroi du coffrage dépend du type de bâtiment. Ces instructions
ne remplacent pas les exigences des codes locaux du bâtiment.
De ce fait, vous DEVEZ vérifier les codes locaux en bâtiment pour
déterminer les exigences à ces étapes.
AVIS : Lors de l'installation d'une tête de projection dans l'enchâssure
d'un foyer, il est recommandé d'utiliser une tête de projection avec
une température de déclenchement de projection classée comme
étant « Extrêmement élevée ». Tenir la tête de projection éloignée
du conduit d'évacuation et de la cheminée.
Les coffrages doivent être construits et isolés de la même façon
que l'enveloppe thermique de la résidence, selon les exigences
du code pour cette zone climatique, et éviter les fuites d'air ainsi
que les problèmes de tirage. Le coffrage est donc une extension de
l'enveloppe thermique de l'immeuble.
Pour éviter davantage les fuites d'air et de tirage, l'écran mural et
les pare-feu du plafond doivent être scellés avec un calfeutrant ou
du ruban d'aluminium procurant un degré minimum d'exposition
continue de 150 ºC (300 ºF) pour sceller les espaces. Les orifices
de la conduite des gaz et les autres ouvertures doivent être scellés
avec un calfeutrant ou du ruban d'aluminium résistant à une
température minimale en exposition continue de 150 °C (300 °F)
ou bouchés avec un isolant en fibre de verre. Si l'appareil est
placé sur une surface de ciment, on peut ajouter une planche de
contreplaqué sous l'appareil pour empêcher la conduction d'air froid
dans la pièce.
Les exigences minimales de hauteur pour une enchâssure
extérieure sur un appareil à évacuation supérieure sont affichées
à la Figure 3.12.
Voir la figure 4.4. pour consulter les autres
dégagements.
Remarque : Les figures 3.10 et 3.11 présentent le foyer installé sur le
plancher. Cependant, ce foyer peut être soulevé du sol à condition qu'il
soit correctement soutenu par une charpente et que le dégagement au
plafond soit maintenu.
Heat & Glo • MEZZO36-C/ST-C, MEZZO48-C/ST-C, MEZZO60-C/ST-C, MEZZO72-C/ST-C Manuel d'installation • 2600-980DFR • 9/19
DE 76 MM (3 PO) MIN.
MEZZO36 = 178 CM (70 PO)
MEZZO48 = 178 CM (70 PO)
MEZZO60 = 178 CM (70 PO)
MEZZO72 = 178 CM (82 PO)
* REMARQUE : Si l'auvent « A » est
inférieur à 5 cm (2 po), le dégagement
du haut du chapeau de l'extrémité au
fond de l'auvent « B » DOIT être d'au
moins 10 cm (4 po). Si A est supérieur
à 5 cm (2 po), voir la Figure 4.4,
« Dégagements minimaux
pour l'extrémité »

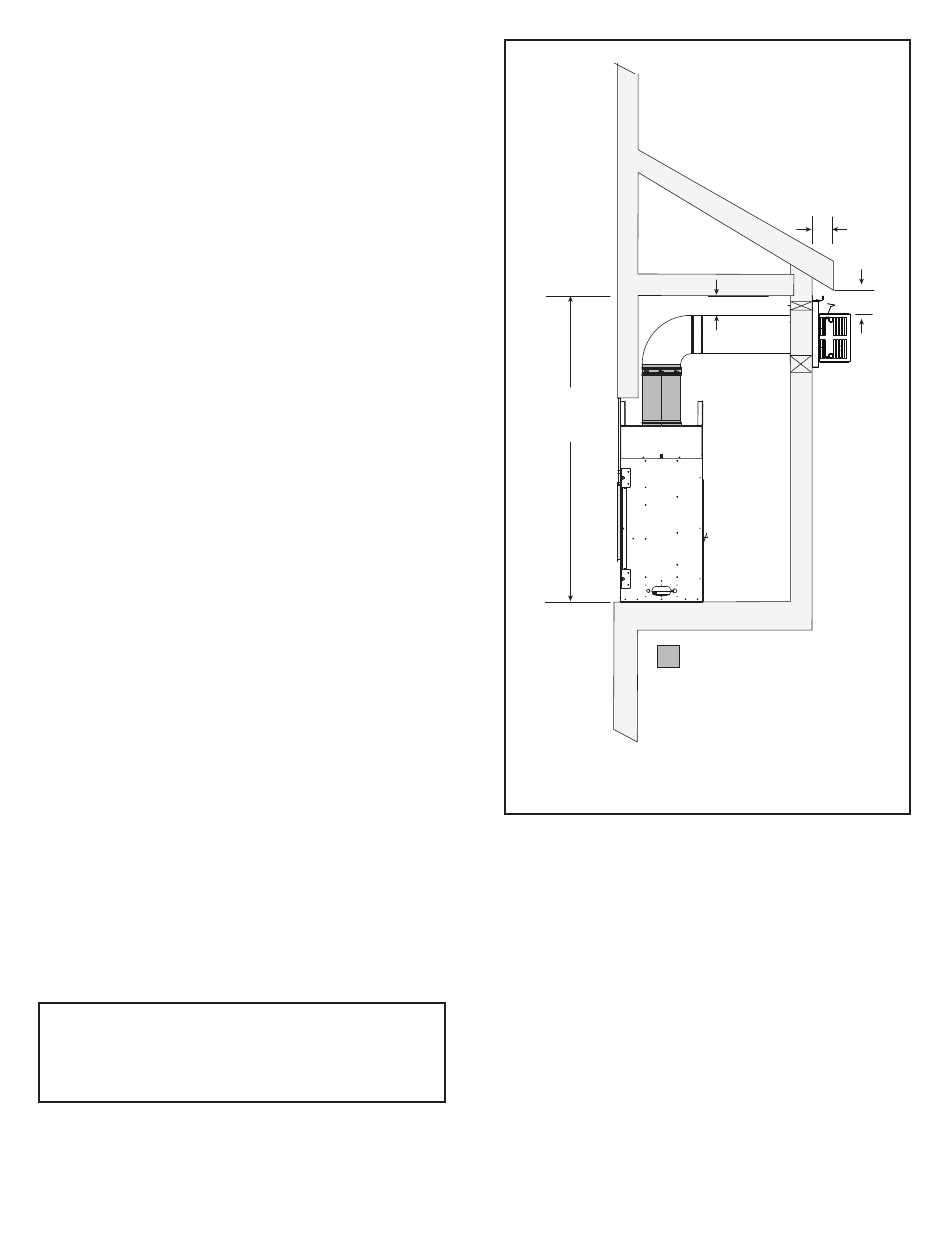

Figure 3.12 Enchâssure extérieure - Exigences minimales de hauteur
A
B*
HAUTEUR MINIMALE REQUISE
MEZZO36 = 45,7 CM (18 PO)
MEZZO48 = 45,7 CM (18 PO)
MEZZO60 = 45,7 CM (18 PO)
MEZZO72 = 45,7 CM (30 PO)
