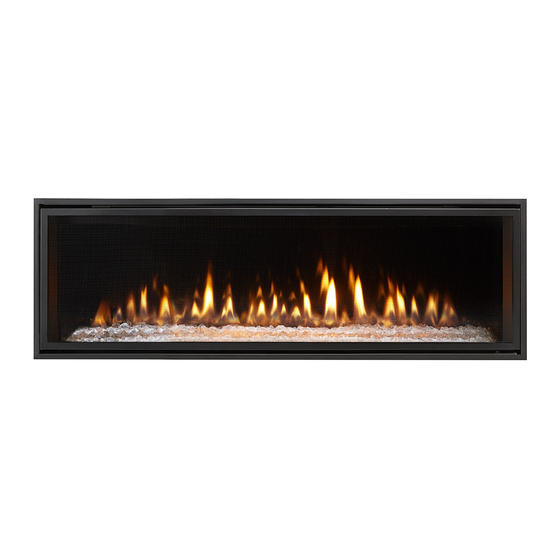

Heat & Glo MEZZO36 Manuel D'installation
Masquer les pouces Voir aussi pour MEZZO36:
Table des Matières

Publicité

Liens rapides

Installation et mise au point de l'appareil
INSTALLATEUR : Ce manuel doit être confié aux personnes responsables de l'utilisation et du fonctionnement.
PROPRIÉTAIRE : Veuillez conserver ce manuel à titre de référence.
AVIS : NE PAS jeter ce manuel!
Modèles :
Cet appareil peut être installé en tant qu'équipement
d'origine dans une maison préfabriquée (États-
Unis seulement) ou maison mobile. Il doit être
installé en conformité avec les instructions du
fabricant et les Manufactured Home Construction
and Safety Standard, Title 24 CFR, Part 3280
aux États-Unis ou les normes d'installation pour
maisons mobiles, CAN/CSA Z240 Séries MH,
au Canada.
Cet appareil ne peut être utilisé qu'avec le(s)
type(s) de gaz indiqué(s) sur la plaque signalétique.
Cet appareil ne peut être converti pour être utilisé
avec d'autres gaz, sauf si une trousse certifiée
est utilisée.
Heat & Glo • MEZZO36/ST, MEZZO48/ST, MEZZO60/ST, MEZZO72/ST Manuel d'installation • 2301-970NFR • 8/15
Manuel d'installation
AVERTISSEMENT :
DANGER D'INCENDIE OU D'EXPLOSION
Ne pas se conformer exactement aux
avertissements de sécurité pourrait causer
de sérieuses blessures, la mort, ou des
dommages à la propriété.
• NE PAS entreposer ni utiliser de l'essence
ou d'autres vapeurs ou liquides inflammables à
proximité de ce poêle ou de tout autre appareil.
• Que faire si vous sentez une odeur de gaz
- Ne tentez PAS d'allumer tout appareil.
- Ne touchez PAS d'interrupteur électrique.
N'utilisez PAS de téléphone à l'intérieur.
- Quittez le bâtiment immédiatement.
- Appelez immédiatement votre fournisseur
de gaz, en utilisant le téléphone d'un voisin.
Suivez les instructions du fournisseur de gaz.
- Si vous ne pouvez pas joindre votre fournisseur
de gaz, appelez les pompiers.
• L'installation et l'entretien doivent être effectués
par un installateur, un réparateur ou fournisseur
de gaz autorisé.
DANGER :
NE JAMAIS LAISSER LES
ENFANTS TOUCHER LA VITRE.
Une barrière conçue pour réduire le risque de
brûlure au contact de la vitre chaude est offerte
avec cet appareil et devrait être installée en vue de
protéger les enfants et autres individus à risque.
Dans le Commonwealth du Massachusetts, l'installation doit
être effectuée par un plombier ou un monteur d'installations
au gaz autorisé.
Se reporter à la table des matières pour connaître les conditions
supplémentaires du Commonwealth du Massachusetts.
LA VITRE CHAUDE
PEUT PROVOQUER
DES BRÛLURES.
NE PAS TOUCHER
LA VITRE AVANT
QU'ELLE AIT REFROIDIE.
1
