S Y S T E M E
A
L E C T U R E

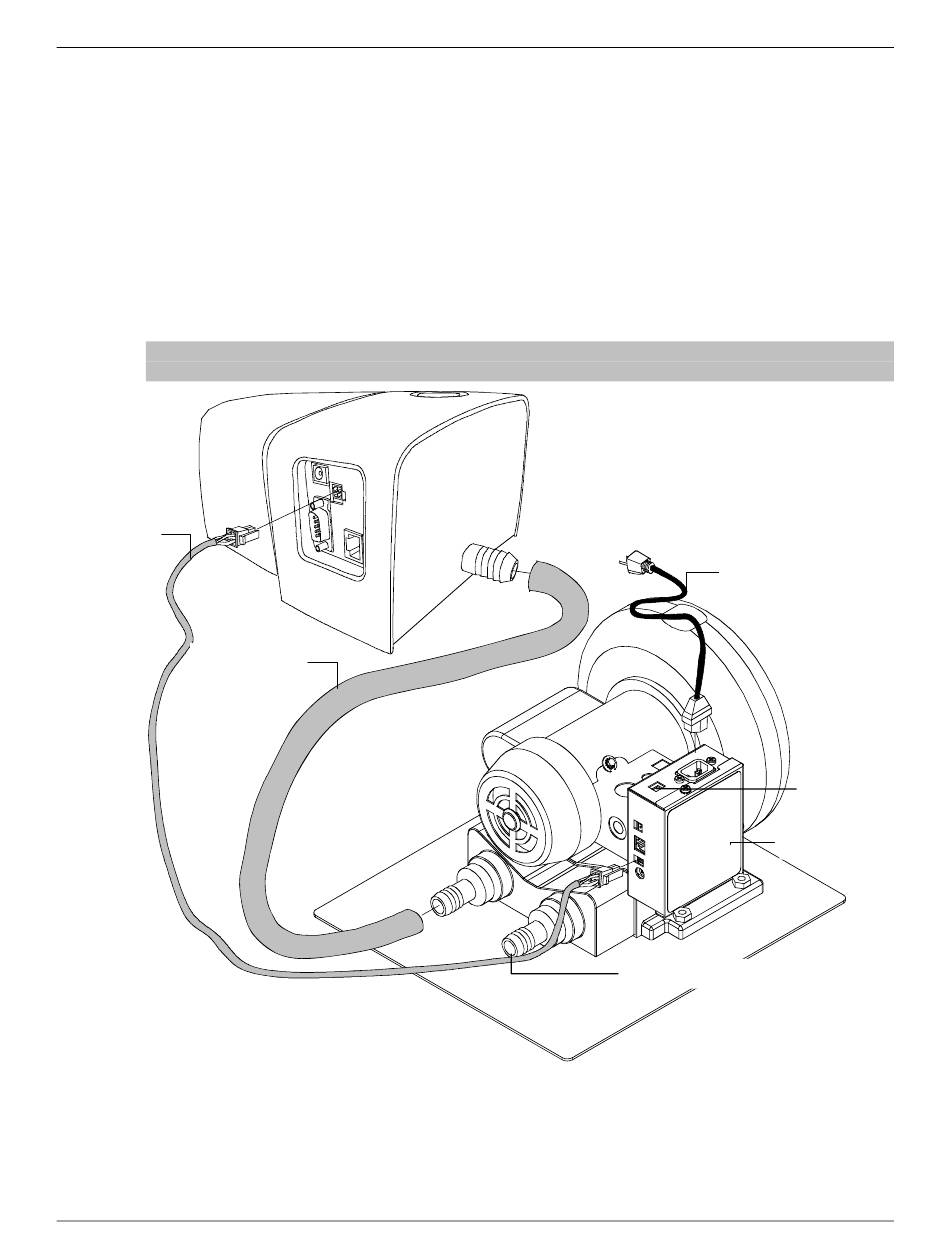

Branchement de la pompe à vide
1. Branchez une extrémité du tuyau de la pompe à vide (1) à l'adaptateur d'entrée cannelé
situé sur la pompe à vide, puis l'autre extrémité à l'adaptateur cannelé situé sur le côté
du poste d'arrimage.
2. Branchez une extrémité du câble de la pompe à vide (2) dans le connecteur sur le
boîtier de commande (3), puis l'autre extrémité dans le connecteur à l'arrière du poste
d'arrimage.
3. Assurez-vous que l'interrupteur de sélection de la tension (4) en haut du boîtier de
commande (3) correspond à la tension utilisée dans votre région.
4. Branchez le cordon d'alimentation amovible (5) au boîtier de commande (3), puis
branchez le cordon d'alimentation dans une prise de courant (6).
REMARQUE : pour maximiser les performances de la pompe à vide (gain de l'ordre
de 15 %), enlevez l'adaptateur cannelé d'échappement (7).
Câble de la
pompe à vide (2)
Tuyau de la
pompe à vide (1)
6
A U T O M A T I Q U E
I N T E L L I T R A X ™
Vers secteur (6)
Cordon
d'alimentation (9)
Boîtier de
commande (3)
Connecteur d'entrée (4)
Interrupteur de
sélection de la
tension (5)
