S Y S T E M E
A
L E C T U R E

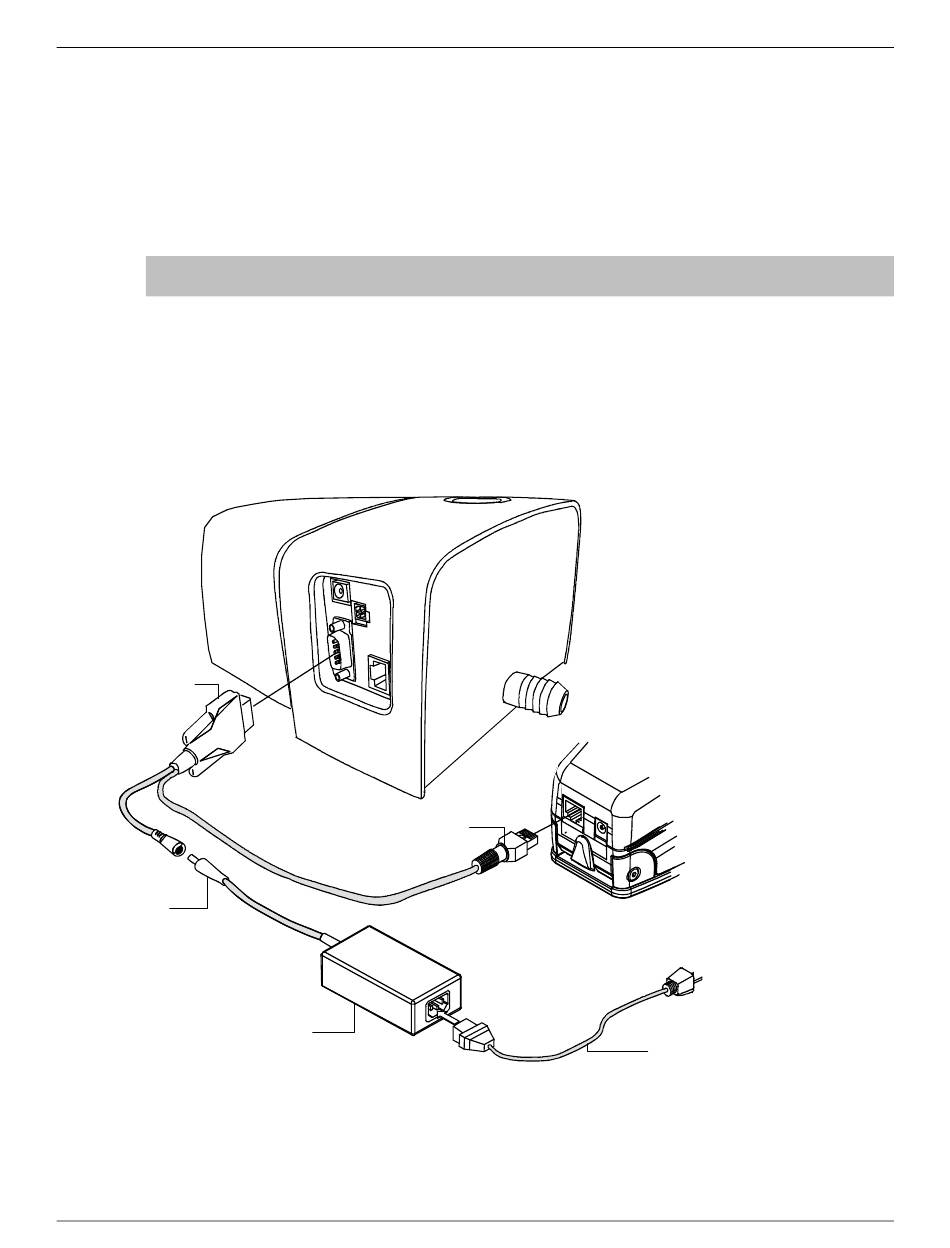

Branchement d'un instrument portable (530 ou 939)
1. Branchez le connecteur DB9 (1) du câble d'interface au port d'entrée/sortie (E/S) pour
instrument portable à l'arrière du poste d'arrimage. Sécurisez le câble à l'aide des vis à
oreilles. Vous pouvez aussi brancher le connecteur DB9 directement à un port série sur
l'ordinateur hôte.
2. Insérez le connecteur modulaire (2) du câble d'interface dans le port E/S à l'arrière de
l'instrument portable (3).
ATTENTION : utilisez uniquement le bloc d'alimentation à commutation SE30-
77 12 V (5) pour alimenter l'instrument portable.
3. Branchez le connecteur d'entrée (4) du bloc d'alimentation à commutation 12 V (5) à
l'emplacement approprié sur le câble d'interface.
4. Branchez le cordon d'alimentation amovible (6) dans le bloc d'alimentation à
commutation (5), puis branchez le cordon d'alimentation (6) dans une prise murale (7).
5. Pour le 530, assurez-vous de définir le protocole du port série de l'instrument sur ICP
(l'option par défaut est RCI). Reportez-vous au Chapitre quatre du manuel de
l'utilisateur de votre instrument portable pour la procédure à suivre pour sélectionner le
protocole.
Connecteur DB9 (1)
Connecteur
d'entrée (4)
Bloc d'alimentation
SE30-77 12 V (5)
Installation d'un ordinateur et d'un moniteur
Si le système que vous avez acheté est livré avec un ordinateur et un moniteur, reportez-
vous à la documentation fournie avec ces périphériques pour obtenir les procédures
d'installation spécifiques.
8
A U T O M A T I Q U E
I N T E L L I T R A X ™
Connecteur
modulaire (2)
Instrument
portable (3)
Vers secteur (7)
Cordon d'alimentation (6)
