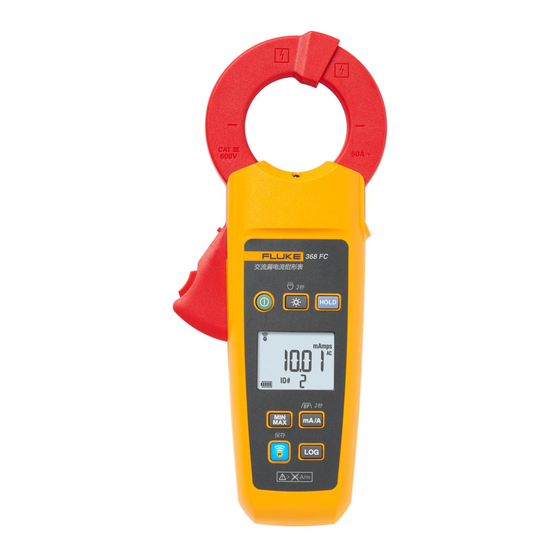

- Page 1 368/369 AC Leakage Current Clamp Mode d'emploi November 2015 (French) © 2015 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Page 2 Les distributeurs agréés par Fluke ne sont pas autorisés à appliquer une garantie plus étendue au nom de Fluke. Pour avoir recours au service de la garantie, mettez-vous en rapport avec le centre de service agréé...
-
Page 3: Table Des Matières
Table des matières Titre Page Introduction ......................... 1 Comment contacter Fluke ..................2 Consignes de sécurité ....................3 Présentation du produit ....................8 Afficheur ........................11 Nettoyage de l'appareil ....................13 Entretien ........................13 Pièces de rechange ....................14 Spécifications ......................15 Généralités ...................... - Page 4 368/369 Mode d'emploi...
-
Page 5: Introduction
Introduction L'AC Leakage Current Clamp 368/369 (le Produit) est un outil portable permettant de mesurer le courant de fuite alternatif. Principe de mesure du courant de fuite Basé sur le principe de l'induction électromagnétique, le Produit possède un transformateur de courant en forme d'anneau composé d'un bobinage et d'un cœur métalliques. Le transformateur de courant détecte le champ magnétique produit par le courant ou par la... -
Page 6: Comment Contacter Fluke
368/369 Mode d'emploi Comment contacter Fluke Pour contacter Fluke, composez l’un des numéros suivants : • Support technique Etats-Unis : 1-800-44-FLUKE (1-800-443-5853) • Réparation/étalonnage Etats-Unis : 1-888-99-FLUKE (1-888-993-5853) • Canada : 1-800-36-FLUKE (1-800-363-5853) • Europe : +31 402-675-200 • Japon : +81-3-6714-3114 •... -
Page 7: Consignes De Sécurité
AC Leakage Current Clamp Consignes de sécurité Consignes de sécurité Un Avertissement signale des situations et des actions dangereuses pour l'utilisateur. Une mise en garde Attention indique des situations et des actions qui peuvent endommager l'appareil ou l'équipement testé. XW Avertissement Pour éviter tout risque d'électrocution, d'incendie ou de lésion corporelle : •... - Page 8 368/369 Mode d'emploi • Ne pas utiliser le produit s'il ne fonctionne pas correctement. • Respecter les normes locales et nationales de sécurité. Utiliser un équipement de protection individuelle (gants en caoutchouc, masque et vêtements ininflammables réglementaires) afin d'éviter toute blessure liée aux électrocutions et aux explosions dues aux arcs électriques...
-
Page 9: Ac Leakage Current Clamp Consignes De Sécurité
AC Leakage Current Clamp Consignes de sécurité • Faites réparer le produit avant utilisation si les piles fuient. • N'utilisez que les pièces de rechange spécifiées. • Faire réparer l'appareil par un réparateur agréé. Pour assurer le fonctionnement sûr du Produit, ne l'utilisez pas dans des champs magnétiques basse fréquence externes >... - Page 10 368/369 Mode d'emploi Le tableau 1 répertorie les symboles utilisés sur l'appareil et dans ce manuel. Tableau 1. Symboles AVERTISSEMENT. DANGER. AVERTISSEMENT. TENSION DANGEREUSE. Risque d'électrocution. Consulter la documentation utilisateur. Double isolation Son application et son retrait à proximité de conducteurs nus sous tension dangereuse sont autorisés.
- Page 11 AC Leakage Current Clamp Consignes de sécurité Tableau 1. Symboles (suite) Pile Conforme aux directives de l'Union européenne. Certifié conforme aux normes de sécurité en vigueur en Amérique du Nord par CSA. Conforme aux normes CEM australiennes en vigueur. Ã...
-
Page 12: Présentation Du Produit
368/369 Mode d'emploi Présentation du produit Le tableau 2 et la figure 1 expliquent les fonctionnalités du Produit. Tableau 2. Fonctions Garder les doigts sous la barrière tactile. Appuyez sur pour conserver les données mesurées sur l'affichage. Lorsqu'il est enfoncé, ... -
Page 13: Ac Leakage Current Clamp Présentation Du Produit
AC Leakage Current Clamp Présentation du produit Tableau 2. Fonctionnalités (suite) Appuyez sur pour allumer le rétroéclairage. Appuyez sur pendant 2 secondes pour allumer le spot. Voir Spot. Appuyez sur pour allumer ou éteindre le produit. ... - Page 14 368/369 Mode d'emploi hyz002.eps Figure 1. Fonctionnalités de l'appareil...
-
Page 15: Ac Leakage Current Clamp Afficheur
Symbole de batterie Fenêtre principale Le Produit recherche les gammes. Fluke Connect est activé (disponible dans les modèles 368 FC et 369 FC uniquement) La mesure Min, Max ou Moy s'affiche. Le mode MinMax est actif. - Page 16 368/369 Mode d'emploi hyz001.eps Figure 2. Affichage...
-
Page 17: Ac Leakage Current Clamp Nettoyage De L'appareil
AC Leakage Current Clamp Nettoyage de l'appareil Nettoyage de l'appareil Nettoyez régulièrement le boîtier avec un chiffon humide et un détergent doux. WAttention Pour éviter d'endommager le Produit, ne pas le nettoyer avec des produits abrasifs ou des solvants. Vérifiez la propreté de la surface de contact de la mâchoire. Si des impuretés sont présentes, la mâchoire ne se fermera pas correctement et les résultats seront erronés. -
Page 18: Pièces De Rechange
368/369 Mode d'emploi Pièces de rechange Les pièces de rechange sont indiquées dans le tableau 4. Pour commander, reportez-vous à la section Comment contacter Fluke. Tableau 4. Pièces de rechange Pièce Description Référence Fluke Pile 2AA, NEDA 15A, IEC LR6... -
Page 19: Spécifications
Type ............ 2 AA, IEC LR6, NEDA 15A, alcaline Durée de vie ........> 150 heures sans rétroéclairage ni spot Diamètre maximal de conducteur ..368 : 40 mm, 369 : 61 mm Mise hors tension automatique ... 15 minutes après la dernière opération de commutateur. -
Page 20: Caractéristiques Électriques
Mode d'emploi Poids 369 ............600 g 368 ............500 g Caractéristiques électriques Conditions de référence ....... 23 ±5 °C et 80 % d'humidité relative maximum Gamme courant alternatif A ....3 mA, 30 mA, 300 mA, 3 A, 30 A, 60 A Fréquence .......... -
Page 21: Mesure De Courant Alternatif
AC Leakage Current Clamp Spécifications Mesure de courant alternatif La précision est précisée pour 1 an après l'étalonnage. La précision est donnée en tant que ± (% mesure + chiffre) T.C./° C en Filtre Filtre extérieur Gamme Résolution Filtre activé Filtre activé... -
Page 22: Caractéristiques Ambiantes
368/369 Mode d'emploi Caractéristiques ambiantes Température de fonctionnement ..-10 °C à +50 °C Température de stockage ....-40 °C à +60 °C Humidité de fonctionnement (sans condensation) ......Sans condensation (< 10 °C) 90 % RH (10 °C à 30 °C) 75 % RH (30 °C à... -
Page 23: Spécifications De Sécurité
AC Leakage Current Clamp Spécifications Classe B : Cet appareil peut être utilisé sur les sites domestiques et ceux qui sont reliés directement à un réseau d’alimentation faible tension qui alimente les sites à usage domestique. Des émissions supérieures aux niveaux prescrits par la norme CISPR 11 peuvent se produire lorsque l'équipement est relié... -
Page 24: Fonctions Du Produit
368/369 Mode d'emploi Fonctions du produit Arrêt automatique Rétro-éclairage 2 Min 15 Min hyz003.eps... - Page 25 AC Leakage Current Clamp Spécifications hyz004.eps...
- Page 26 368/369 Mode d'emploi Mesure Monophasé à deux fils Circuit Fil de terre • Exemple de mesure du courant de charge Circuit trifilaire monophasé ou trifilaire triphasé Insérer un seul fil dans les mâchoires. hyz005.eps...
- Page 27 AC Leakage Current Clamp Spécifications Spotlight hyz006.eps...
- Page 28 368/369 Mode d'emploi Piles hyz007.eps...
