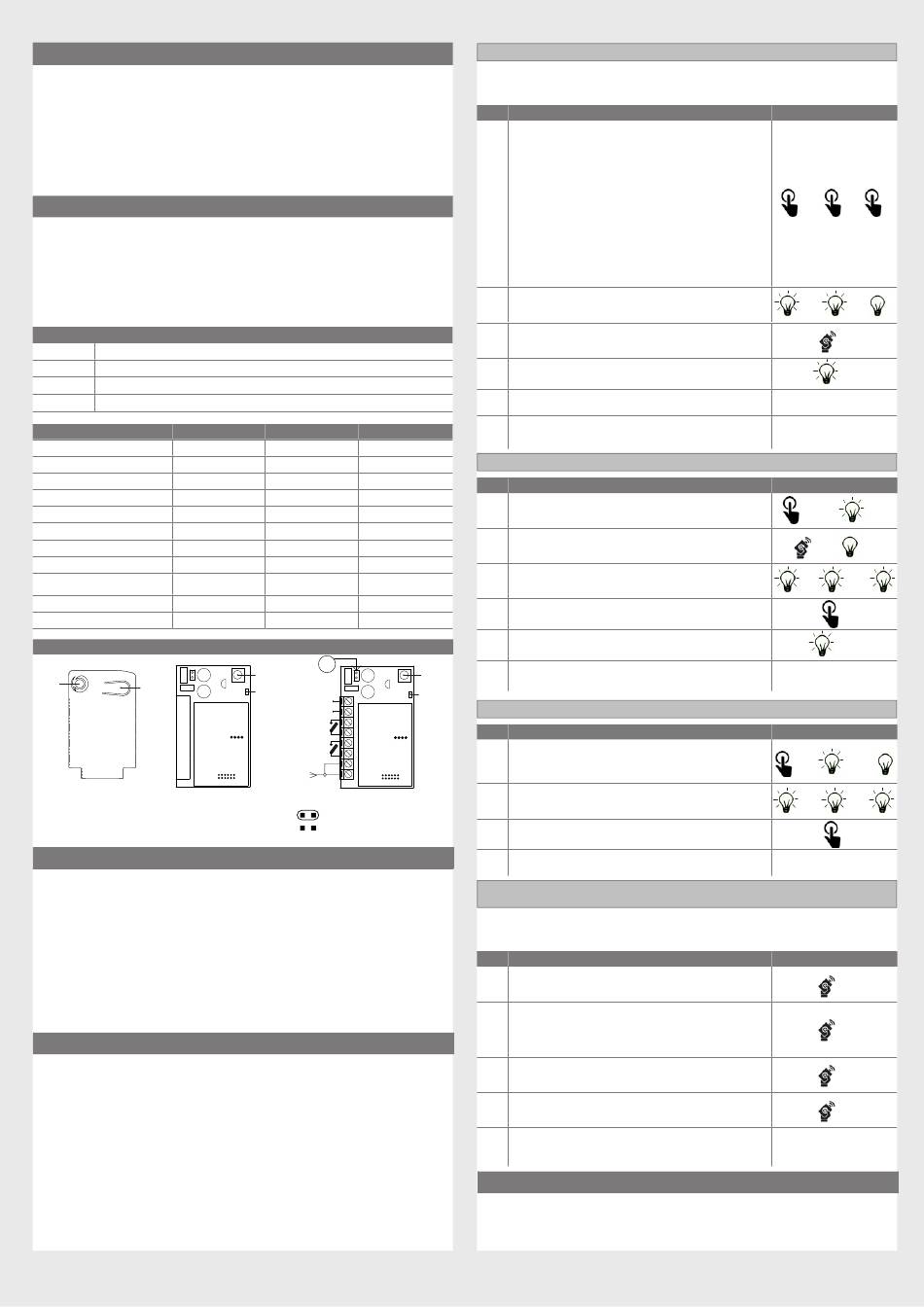

1 – ADVERTENCIAS PARA LA SEGURIDAD
ATENCIÓN – para la seguridad de las personas es importante respetar
estas instrucciones y conservarlas para futuros consultaciones.
Lea detenidamente las instrucciones antes de realizar la instalación. El diseño y la
fabricación de los dispositivos que componen el producto y las informaciones conteni-
das en este manual respetan las normativas vigentes sobre la seguridad. No obstante
esto, una instalación y una programación incorrectas pueden provocar graves heridas
a las personas que realizan el trabajo y a aquellas que utilizarán el sistema. Por dicho
motivo, durante la instalación es importante respetar escrupulosamente todas las in-
strucciones mencionadas en este manual.
2 - INTRODUCCIÓN AL PRODUCTO
RECEPTORES RADIO
Los receptores Key Automación incorporan 4 salidas para centrales con conector SSQ
(RX4X/RX4U), con conector Molex (RXI23X), con regleta exterior (RXM23X). Los
receptores aceptan transmisores con código fijo o transmisores con código variable.
Atención: un uso diferente de aquel descrito y en condiciones ambientales
diferentes de aquellas indicadas en este manual será considerado inadecuado y
estará prohibido.
CÓDIGO DESCRIPCIÓN
RX4X Receptor enchufable 4 salidas, 433.92 MHz. Memoria máxima 1000 códigos
RX4U como arriba + adhesivo con número de serie en las instrucciones
RXI23X Receptor enchufable 2 salidas 433.92 MHz. Memoria máxima 1000 códigos
RXM23X Receptor exterior 2 salidas 433.92 MHz. Memoria máxima 1000 códigos
CARACTERÍST. TÉCNICAS 900RX4X / RX4U
Decodificación FIX/ROLLING
Compatibilidad transmisores SUB/ORION
Frecuencia 433.92 MHz
Alimentación
Absorción en reposo 12 m A
Absorción max 15 m A
Impedancia de entrada
Salidas
Salidas relé
Sensibilidad -108 dB
Temperatura de funcionamiento -20°+55° C
COMPONENTES PRINCIPALES
LED
PULS.
VERDE
RX4X/RX4U RXI23X
3 – CONTROLES PRELIMINARES
ATENCIÓN – antes de instalar el producto, compruebe y controle los siguientes
puntos:
• Compruebe que la superficie en la que fija el dispositivo sea firme y no produzca vibraciones
• Utilice conexiones eléctricas adecuadas para las corrientes requeridas
• Compruebe que la alimentación respete los valores de las características técnicas
• Conecte una antena tipo ANTS433; sin antena el alcance se reduce a pocos metros.
La antena se debe instalar lo más alto posible y, en presencia de estructuras
metálicas u hormigón armado, se debe instalar por encima de estas. El cable de la
antena debe ser tipo RG58 con una longitud máxima de 10 m.
• Si no fuera posible instalar una antena, es posible mejorar el alcance discretamente
conectando un cable eléctrico y manteniéndolo extendido.
4 - INSTALACIÓN DEL PRODUCTO
Conecte el receptor en ausencia de alimentación y para los modelos RX4/RX4K
controle el sentido de conexión siguiendo las instrucciones de la central a la se
conecta el receptor.
Atención: en algunas centrales es necesario quitar la cubierta del modelo RX4.
Siga las instrucciones de la central de referencia.
El primer radiomando conectado establece el tipo de codificación (código fijo o
código variable). Cuando el receptor se enciende emite un número de destellos
que indican la codificación de los radiomandos memorizados:
• 1 destello prolongado = memoria vacía
• 2 destellos rápidos = código fijo
• 3 destellos rápidos = código variable
900RXI23X 900RXM23X
FIX/ROLLING FIX/ROLLING
SUB/ORION SUB/ORION
433.92 MHz 433.92 MHz
5 Vdc Vac/ (Vdc) 12/ (24) Vac/ (Vdc) 12/ (24)
18 m A
44 m A
50 Ω 50 Ω
4 2
24 Vdc, 1 A MAX, 24 Vdc, 1 A MAX,
-
NORM. ABIERTO NORM. ABIERTO
-108 dB
-20°+55° C -20°+55° C
J1
KEY
LED
+ (~)
VERDE 12/24
- (~) Vac/Vdc
OUT 1
OUT 2
RXM23X
J1: = 12 Vac/Vdc
= 24Vac/Vdc
OUT1-OUT2= salida monoestable impulsiva
4.1 MEMORIZACIÓN DE UN RADIOMANDO
ATENCIÓN: Activando la fase de memorización, cualquier transmisor dentro del
campo de recepción puede ser memorizado. Para reducir el alcance del receptor,
desconecte momentáneamente la antena.
FASE DESCRIPCIÓN
Presione y suelte el pulsador del receptor durante un
número de veces equivalente a la salida que se desea
activar:
1 vez para la salida 1,
2 veces para la salida 2,
3 veces para la salida 3,
1 4 veces para la salida 4,
5 veces para la salida PRECONFIGURADO (bóton 1 =
salida 1, bóton 2 = salida 2, bóton 3 = salida 3, bóton 4 =
salida 4)
Para conocer la función activa de la salida del receptor,
consulte el manual de la central o del dispositivo en el
que se instalará el receptor
El LED del receptor realiza un número de destellos
2 correspondiente a la salida seleccionada, con un
intervalo de pausa de 1 segundo
Antes de 7 segundos presione durante 2 segundos
3 como mínimo el pulsador del radiomando que se
desea memorizar
Si la memorización ha sido correcta, el receptor emitirá
4
un destello prolongado
Para memorizar otro radiomando en la misma salida,
5
repita el punto 3
Transcurridos 7 segundos de inactividad, el receptor
Nota
sale automáticamente de la fase de programación
4.2 CANCELACIÓN DE UN RADIOMANDO
FASE DESCRIPCIÓN
Presione el pulsador del receptor hasta que se encien-
1
18 m A
da el LED (3 segundos aprox.)
44 m A
Presione antes de 7 segundos un pulsador del radio-
2 mando que se desea cancelar hasta que se apague el
50 Ω
LED del receptor. Suelte el pulsador del radiomando
2
Transcurrido 1 segundo después de haber soltado el
3
pulsador, el LED del receptor comenzará a destellar
-108 dB
Confirme la cancelación presionando el pulsador del
4
receptor
Si la cancelación ha sido correcta, el receptor emitirá 1
5
destello prolongado
Transcurridos 7 segundos de inactividad, el receptor
PULS.
Nota
sale automáticamente de la fase de programación
LED
VERDE
4.3 CANCELACIÓN DE TODA LA MEMORIA DEL RECEPTOR
FASE DESCRIPCIÓN
Presione y mantenga presionado el pulsador del receptor
1 hasta que se encienda el LED (3 segundos aprox.) y
luego se apague (3 segundos aprox.). Suelte el pulsador
Transcurrido 1 segundo después de haber soltado el
2
pulsador, el LED del receptor comenzará a destellar
3 Presione el pulsador del receptor en el tercer destello
Si la cancelación ha sido correcta, el receptor emitirá 1
4
destello prolongado
4.4 MEMORIZACIÓN A DISTANCIA DE UN RADIOMANDO CON
RADIOMANDO YA MEMORIZADO
Es posible memorizar un transmisor sin acceder al receptor. Es necesario
tener a disposición un transmisor antes memorizado y seguir el procedimiento indicado
a continuación.
FASE DESCRIPCIÓN
Presione durante 5 segundos como mínimo el pulsa-
1
dor del nuevo radiomando que se desea memorizar
Presione durante 3 segundos como mínimo el pulsador
del radiomando anterior que se desea copiar (si la fase
2
1 anterior se produjo correctamente, el automatismo no
se moverá)
Presione durante 3 segundos como mínimo el pulsa-
3
dor del radiomando nuevo que se desea memorizar
Presione durante 3 segundos como mínimo el pulsa-
4 dor del radiomando anterior que se desea copiar para
confirmar y salir de la fase de programación
Transcurridos 7 segundos de inactividad, el receptor
Nota
sale
5 – ENSAYO Y PUESTA EN SERVICIO
El sistema puede ponerse en servicio después del ensayo realizado por un técnico
calificado que debe realizar las pruebas requeridas por la Normativa de referencia en
función de los riesgos presentes, comprobando la conformidad de las normativas de
la aplicación.
EJEMPLO
+ +
+ 1s +1s
2s
3s
EJEMPLO
(>3s)->
->
0,5s 0,5s
3s
EJEMPLO
(>3s)-> (>3s)->
(1s)+ (1s)+
EJEMPLO
>5s
>3s
>3s
>3s
