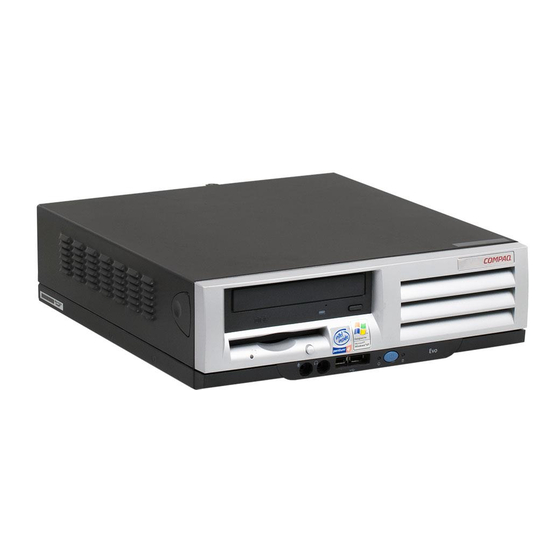

Compaq Evo Série Manuel De Référence
Masquer les pouces
Voir aussi pour Evo Série:
- Manuel de référence (57 pages) ,
- Manuel de référence du matériel (62 pages) ,
- Manuel (7 pages)
Table des Matières
Manuels Connexes pour Compaq Evo Série
Sommaire des Matières pour Compaq Evo Série
- Page 1 Manuel de référence du matériel Ordinateurs de bureau Compaq Evo, modèle de bureau Référence : 243850-052 Janvier 2002 Ce manuel contient les informations de base nécessaires aux mises à niveau de la gamme d’ordinateurs concernée.
- Page 2 © 2002 Compaq Computer Corporation Compaq, le logo Compaq et Evo sont des marques de Compaq Information Technologies Group, L.P. Microsoft, MS-DOS, Windows et Windows NT sont des marques de Microsoft Corporation. Intel, Pentium, Intel Inside et Celeron sont des marques de Intel Corporation.
-
Page 3: Table Des Matières
Table des matières 1 Caractéristiques du produit Caractéristiques de la configuration standard ....... . 1–1 Éléments du panneau avant . - Page 4 Table des matières A Caractéristiques techniques B Instructions d’installation des disques durs Utilisation de l’option de sélection des câbles (Cable Select) avec des périphériques Ultra ATA..........B–1 Installation des périphériques Ultra ATA .
-
Page 5: Caractéristiques Du Produit
Pour obtenir une liste exhaustive des options matérielles et logicielles installées dans votre ordinateur, exécutez les utilitaires Compaq Diagnostics for Windows ou INSPECT (disponibles sur certains modèles). Le mode d’emploi de ces utilitaires est repris dans le Manuel de résolution des problèmes qui se trouve sur le CD Reference Library (Documentation de référence). -
Page 6: Éléments Du Panneau Avant
Caractéristiques du produit Éléments du panneau avant Éléments du panneau avant Voyant d’activité de l’unité de Voyant d’activité du disque dur disquette Interrupteur d’alimentation Connecteur microphone (optionnel) Bouton d’éjection de l’unité de Connecteur USB (optionnel) disquette Voyant d’activité du lecteur de Prise jack de casque stéréo CD-ROM (optionnelle) -
Page 7: Éléments Du Panneau Arrière
Caractéristiques du produit Éléments du panneau arrière Éléments du panneau arrière Connecteur du cordon d’alimentation Connecteur de port parallèle Sélecteur de tension Connecteur microphone Connecteur clavier Entrée audio Connecteur souris Sortie audio Connecteurs USB Connecteur série Connecteur RJ-45 Å AVERTISSEMENT : afin d’éviter tout risque d’électrocution ou de détérioration de l’équipement : ■... -
Page 8: Clavier Easy Access
Caractéristiques du produit Clavier Easy Access Éléments du clavier Easy Access de Compaq Touche Ctrl Utilisée en combinaison avec une autre touche ; ses effets varient en fonction des logiciels d’application employés. Touche de logo Windows* Sert à ouvrir le menu Démarrer dans Microsoft Windows. -
Page 9: Logiciel Easy Access
Caractéristiques du produit Éléments du clavier Easy Access de Compaq (suite) Touches d’édition Exemples : Inser, Orig, Pg préc., Suppr, Fin et Pg suiv. ✎ La combinaison des touches Ctrl +Alt +Suppr permet de redémarrer l’ordinateur. Voyant Verr num Indique si le verrouillage du pavé numérique est activé... -
Page 10: Insertion D'icônes Easy Access
Le document Paper Insert Template.doc est installé par défaut dans le dossier C:\Program files\Compaq\Easy Access Keyboard. Il peut s'avérer nécessaire de modifier l'espace prévu autour des icônes pour obtenir un alignement correct. -
Page 11: Emplacement Du Numéro De Série
Chaque ordinateur possède un numéro de série unique inscrit sur le dessus du capot 1 ou sur le panneau arrière 2. Ayez toujours ce numéro à portée de main lorsque vous contactez le service clientèle de Compaq. Emplacement du numéro de série Manuel de référence du matériel... -
Page 12: Mises À Niveau Matérielles
Mises à niveau matérielles Fonctionnalités de maintenance Votre ordinateur possède des fonctions facilitant sa mise à niveau et son entretien. Séquence d’installation Il est important de suivre l’ordre indiqué ci-dessous pour garantir l’installation correcte du matériel optionnel. Pour plus d’informations sur l’utilitaire Computer Setup, reportez-vous au Manuel de configuration de l’ordinateur. -
Page 13: Retrait Du Capot De L'ordinateur
Mises à niveau matérielles 4. Remontez le capot de l’ordinateur. 5. Allumez le moniteur, l’ordinateur et les périphériques que vous voulez tester. 6. Le cas échéant, reconfigurez l’ordinateur. Pour le mode d’emploi de l’utilitaire Computer Setup, reportez-vous au Manuel de configuration de l’ordinateur. -
Page 14: Remontage Du Capot De L'ordinateur
Mises à niveau matérielles Remontage du capot de l’ordinateur Pour remonter le capot de l’ordinateur : 1. Tenez le capot au-dessus du châssis, puis posez les languettes de guidage situées à l’intérieur du capot sur les rampes à l’arrière du châssis. -
Page 15: Retrait Du Cache Avant
Mises à niveau matérielles Retrait du cache avant 1. Arrêtez correctement le système d’exploitation, puis éteignez l’ordinateur et tous les périphériques externes. Retirez le cordon d’alimentation de la prise secteur et débranchez tous les périphériques externes. 2. Retirez le capot de l’ordinateur. 3. -
Page 16: Installation De Mémoire Supplémentaire
Ä ATTENTION : la prise en charge de modules mémoire ECC ou non-ECC dépend du modèle. Dans le cas de systèmes ECC, Compaq ne prend pas en charge la combinaison de modules ECC et non-ECC. Si le système contient des modules ECC et non-ECC, le voyant Verr num clignote en rouge sur le clavier et le haut-parleur (lorsqu’il est... -
Page 17: Installation De Modules Dimm
Mises à niveau matérielles Installation de modules DIMM Ä ATTENTION : les connecteurs des modules mémoire sont dotés de contacts en or. Lors de la mise à niveau de la mémoire de l’ordinateur, vous devez utiliser des modules DIMM avec contacts en or, afin d’éviter tout risque de corrosion ou d’oxydation entraîné... - Page 18 Mises à niveau matérielles 3. Ouvrez les deux loquets 1 et insérez le module mémoire dans le connecteur 2. Installation d’un module DIMM Commencez par installer un module dans le connecteur le plus rapproché du module préinstallé, puis les autres en suivant l’ordre numérique des connecteurs.
-
Page 19: Installation Ou Retrait D'une Carte D'extension
Mises à niveau matérielles Installation ou retrait d’une carte d’extension Retrait d’un obturateur de connecteur d’extension 1. Arrêtez correctement le système d’exploitation, puis éteignez l’ordinateur et tous les périphériques externes et débranchez le cordon d’alimentation de la prise secteur. 2. Retirez le capot de l’ordinateur et repérez le connecteur libre approprié... -
Page 20: Installation Ou Retrait D'une Carte D'extension
Mises à niveau matérielles Installation ou retrait d’une carte d’extension 1. Arrêtez correctement le système d’exploitation, puis éteignez l’ordinateur et tous les périphériques externes et débranchez le cordon d’alimentation de la prise secteur. 2. Retirez le capot de l’ordinateur. 3. Si vous installez une carte d’extension, passez à l’étape 8. 4. - Page 21 Mises à niveau matérielles 7. Rangez votre carte dans un emballage antistatique. 8. Installez un obturateur ou une nouvelle carte d’extension pour refermer l’emplacement ouvert. 9. Si vous n’installez pas de carte nouvelle d’extension, passez à l’étape 11. 10. Pour installer une nouvelle carte d’extension dans un connecteur libre, retirez l’obturateur de l’emplacement correspondant.
-
Page 22: Emplacement Des Unités
Mises à niveau matérielles Emplacement des unités Une unité de disquette 3" 1/2 standard, montée avec un adaptateur dans le compartiment tiers de hauteur de 5" 1/4 (compartiment 3) Deux compartiments internes 3" 1/2, compartiments tiers de hauteur pour disques durs (compartiments 4 et 5) Deux compartiments demi-hauteur de 5 pouces 1/4, pour unités optionnelles (compartiments 1 et 2) Pour vérifier le type et la taille des unités de stockage installées... -
Page 23: Retrait D'une Unité
Mises à niveau matérielles Retrait d’une unité 1. Arrêtez correctement le système d’exploitation, puis mettez hors tension l’ordinateur, débranchez le cordon d’alimentation de la prise secteur et retirez le capot de l’ordinateur. 2. Retirez le cache avant. 3. Débranchez le câble d’alimentation et le câble signaux de l’unité et, s’il s’agit d’un lecteur de CD-ROM ou de DVD-ROM, débranchez le connecteur audio. -
Page 24: Installation D'unités Supplémentaires
■ Pour un alignement correct de l’unité dans la cage, vous devez installer des vis de guidage. Compaq fournit des vis de guidage supplémentaires, que vous trouverez sur l’avant du châssis de l’ordinateur, derrière le cache avant. Certaines options utilisent du matériel métrique. -
Page 25: Installation D'un Lecteur De Cd-Rom, De Dvd-Rom, Ou D'un Autre Périphérique De Stockage Amovible
Certaines options utilisent du matériel métrique. Des vis de guidage supplémentaires se trouvent à l’avant du châssis de l’ordinateur, sous le cache avant. Les vis Compaq pour ce type de matériel sont noires. 4. Installez l’unité en la faisant glisser dans le compartiment de votre choix ;... - Page 26 Mises à niveau matérielles 5. S’il s’agit d’un lecteur de CD-ROM ou de DVD-ROM, et si vous préférez le son analogique au son numérique, connectez le câble audio 1. L’autre extrémité du câble audio 1 doit être raccordée au connecteur audio intégré à la carte système. 6.
-
Page 27: Installation D'un Disque Dur Dans Un Compartiment De 3 Pouces 1/2
3 pouces 1/2 ✎ Compaq ne prend pas en charge la combinaison de disques durs IDE et SCSI dans un même système. Si vous remplacez un disque dur installé dans le compartiment 4 ou 5, la nouvelle unité devra être de même type que l’ancienne. - Page 28 Mises à niveau matérielles 4. Introduisez le disque dur dans son compartiment par l’avant du châssis. Poussez-le jusqu’à ce qu’il se verrouille en place. ✎ Veillez à ce que les fils du voyant d’alimentation restent en dessous du disque dur. 5.
-
Page 29: A Caractéristiques Techniques
Caractéristiques techniques Ordinateur de bureau Compaq Evo Desktop (Intel Pentium 4) Dimensions 5,72 in 14,53 cm 15,25 in 38,74 cm Hauteur Largeur 17,90 in 45,47 cm Profondeur Poids approximatif 25 lb 11,34 kg Poids supporté (charge maximum répartie) 100,0 lb 45,5 kg 50 °... - Page 30 Caractéristiques techniques Ordinateur de bureau Compaq Evo Desktop (Intel Pentium 4) (suite) Puissance de sortie 235 W 235 W Courant nominal d’entrée (maximum)* Dissipation de chaleur Maximum 1234 BTU/h 311 kcal/h (362 W) Nominal 617 BTU/h 155 kcal/h (181 W) *Afin de réduire l’intensité...
- Page 31 Caractéristiques techniques Ordinateur de bureau Compaq Evo Desktop (Intel Pentium III/Celeron) (suite) Alimentation Plage de tension de fonctionnement 90–132 VCA 180–264 VCA Plage de tension nominale* 100–127 VCA 200–240 VCA Fréquence nominale 50–60 Hz 50–60 Hz Puissance de sortie 145 W 145 W Courant nominal d’entrée (maximum)*...
-
Page 32: B Instructions D'installation Des Disques Durs
“Instructions d’installation des périphériques Ultra ATA” dans cette annexe. À la livraison des disques durs Compaq, les cavaliers sont réglés par défaut sur le mode “Cable-select”. Il n’est donc pas nécessaire de manipuler les cavaliers des unités fournies ou optionnelles. Si vous achetez un disque dur auprès d’un autre constructeur, consultez... -
Page 33: Installation Des Périphériques Ultra Ata
■ Alignez soigneusement l’unité à l’intérieur du compartiment au moyen de vis de guidage. Compaq fournit des vis de guidage supplémentaires, que vous trouverez sur l’avant du châssis de l’ordinateur, derrière le cache avant. Certaines options utilisent du matériel métrique M3. -
Page 34: Périphériques Scsi
Instructions d’installation des disques durs Périphériques SCSI Cette section contient des informations au sujet des périphériques SCSI et de leur installation. Mode d’emploi des périphériques SCSI Lors de l’installation et de l’utilisation de périphériques SCSI, observez les instructions suivantes : ■... - Page 35 SCSI internes et externes, comme les disques durs, les unités de sauvegarde sur cartouche et les lecteurs de CD-ROM. ■ Compaq déconseille de connecter des périphériques de types SCSI différents dans une même chaîne SCSI ou sur un même contrôleur SCSI. Une telle configuration provoque toujours un ralentissement du débit de données en fonction du périphérique...
-
Page 36: Installation De Périphériques Scsi En Option
Instructions d’installation des disques durs Installation de périphériques SCSI en option ✎ Si vous utilisez des disques durs Ultra ATA et SCSI au sein du même système, l’amorçage s’effectue à partir du disque Ultra ATA, sauf si vous changez l’ordre d’amorçage dans l’utilitaire F10 Setup. Lorsque vous remplacez un disque dur, le disque de remplacement doit être du même type. -
Page 37: Contrôleurs Scsi
Le câble fourni avec votre ordinateur peut être différent de celui représenté sur l’illustration (câble pour cinq périphériques). Pour plus d’informations sur l’installation de périphériques SCSI optionnels, reportez-vous à la documentation fournie avec le périphérique ou adressez-vous à votre Revendeur ou Mainteneur Agréé Compaq. B–6 Manuel de référence du matériel... -
Page 38: Utilisation De Scsiselect Avec Des Périphériques Scsi
Ctrl+A apparaît : Appuyez sur <Ctrl><A> pour l’utilitaire SCSISelect. ■ En mode Messages POST désactivés : Lorsque le logo Compaq s’affiche, appuyez sur n’importe quelle touche pour quitter cet écran. Immédiatement après, appuyez sur pour accéder Ctrl+A à... -
Page 39: Choix Des Options Quiet Drive (Mode Silencieux)
Instructions d’installation des disques durs Choix des options Quiet Drive (Mode silencieux) ✎ Le mode silencieux est une fonctionnalité optionnelle présente sur certains ordinateurs. Si votre ordinateur est doté d’un disque Quiet Drive ou si vous décidez d’en installer un, vous pouvez le configurer en mode Silencieux ou en mode Performance (mode par défaut). - Page 40 Instructions d’installation des disques durs 5. Dans la liste des périphériques, sélectionnez le disque de votre choix. Appuyez sur Entrée 6. Sélectionnez Quiet Drive > Quiet (Silencieux). L’option par défaut, définie en usine, est Performance. ✎ Si l’option Quiet Drive ne s’affiche pas, votre ordinateur ne contient pas de disque de ce type.
-
Page 41: C Remplacement De La Pile
Ne pas démonter, écraser, perforer ou court-circuiter les contacts externes. Ne pas jeter au feu ou dans l’eau. ■ Ne remplacez la pile qu’avec une pile de rechange Compaq adaptée à ce type de produit. Ä ATTENTION : avant de remplacer la pile, veillez à sauvegarder les paramètres CMOS de l’ordinateur. - Page 42 Remplacement de la pile Ä ATTENTION : l’électricité statique peut endommager les composants électroniques de l’ordinateur ou de l’équipement en option. Avant de commencer, assurez-vous que vous n’êtes pas chargé d’électricité statique en touchant brièvement un objet métallique relié à la terre. 1.
- Page 43 Remplacement de la pile b. Faites glisser la pile de rechange dans le support en veillant à orienter le pôle positif vers le haut. Le support de la pile maintient la pile en place automatiquement. Type 2 a. Pour libérer la pile de son support, appuyez sur la languette métallique qui bloque le bord de la pile.
- Page 44 6. Branchez l’ordinateur et démarrez-le. 7. Réglez à nouveau la date et l’heure, les mots de passe et tous les paramètres spéciaux en utilisant le Compaq Setup. Reportez-vous au Manual de configuration de l’ordinateur. Si vous utilisez habituellement le verrou Smart Cover, passez par Computer Setup pour le verrouiller à...
-
Page 45: D Dispositifs De Sécurité Antivol
Les châssis pouvant présenter des différences d’un modèle à l’autre, les connecteurs peuvent donc se trouver à un autre endroit que celui illustré. Installation du dispositif antivol Compaq de type 1 (variable en fonction du modèle) Å... - Page 46 Dispositifs de sécurité antivol Installation du dispositif antivol Compaq de type 2 (variable en fonction du modèle) Å AVERTISSEMENT : pour éviter tout risque de blessures, manipulez les pièces du dispositif antivol avec précaution, les arêtes métalliques peuvent être coupantes. Installez les arceaux de manière à ce que les arêtes coupantes ne dépassent pas des rebords du châssis de...
- Page 47 Dispositifs de sécurité antivol Installation d’un câble Kensington avec un dispositif Compaq de type 2 (variable en fonction du modèle) Å AVERTISSEMENT : pour éviter tout risque de blessures, manipulez les pièces du dispositif antivol avec précaution, les arêtes métalliques peuvent être coupantes.
- Page 48 Dispositifs de sécurité antivol Installation d’un câble Kensington (peut varier d’un modèle à l’autre) Installation d’un câble Kensington (peut varier d’un modèle à l’autre) D–4 Manuel de référence du matériel...
-
Page 49: E Électricité Statique
Électricité statique Une décharge d’électricité statique, provenant des doigts ou de tout autre conducteur, peut endommager les cartes à circuits imprimés du système ou de périphériques sensibles à l’électricité statique. Ce type de dégât peut diminuer la durée de vie du périphérique. Prévention des dommages causés par les décharges électrostatiques Pour éviter tout dégât causé... - Page 50 Utilisez une trousse d’entretien portable équipée d’un tapis antistatique pliable. Si vous ne disposez pas d’un équipement de mise à la terre adéquat, adressez-vous à votre Revendeur ou Mainteneur Agréé Compaq. ✎ Pour plus d’informations sur l’électricité statique, adressez-vous à...
-
Page 51: F Entretien Courant Et Préparation Au Transport
Entretien courant et préparation au transport Entretien courant de l’ordinateur Pour entretenir l’ordinateur et le moniteur, suivez les recommandations suivantes : ■ Faites fonctionner l’ordinateur sur une surface stable et plane. Prévoyez un dégagement de 7,6 cm à l’arrière de l’unité et au-dessus du moniteur afin d’assurer une bonne circulation d’air. -
Page 52: Précautions D'utilisation Du Lecteur De Cd-Rom
N’employez aucun produit dissolvant, comme l’alcool ou l’essence, qui risquerait d’abîmer la surface. Sécurité Si un objet ou un liquide pénètre dans le lecteur, débranchez immédiatement l’ordinateur et faites-le contrôler par un Revendeur ou Mainteneur Agréé Compaq. F–2 Manuel de référence du matériel... -
Page 53: Préparation De L'expédition De L'ordinateur
Entretien courant et préparation au transport Préparation de l’expédition de l’ordinateur Pour préparer l’ordinateur en vue de son transport, suivez les recommandations suivantes : 1. Faites une sauvegarde du disque dur sur des disques PD, des cartouches ou des disquettes. Veillez à ne pas exposer le support de sauvegarde à... -
Page 54: Index
Index emplacement des unités 2–11 emplacement du numéro de série 1–7 alimentation Entretien de l’ordinateur F–1 bouton 1–2 connecteur du cordon 1–3 voyant 1–2 hauteur A–1 A–2 batterie installation remplacement C–1 cartes d’extension 2–8 lecteur de CD-ROM 2–14 lecteur DVD-ROM 2–14 cache avant, retrait 2–4 Caches protecteurs, retrait 2–4 caractéristiques 1–1... - Page 55 Index préparation au transport F–1 Prise jack de casque stéréo 1–2 sélecteur de tension 1–3 profondeur A–1 A–2 souris connecteur 1–3 fonctions spéciales 1–7 Quiet Drive B–8 tension, sélecteur 1–3 retrait Touche de logo Windows 1–4 1–6 cache avant 2–4 cache protecteur 2–4 cartes d’extension 2–8 unité...
