3 Udpakning

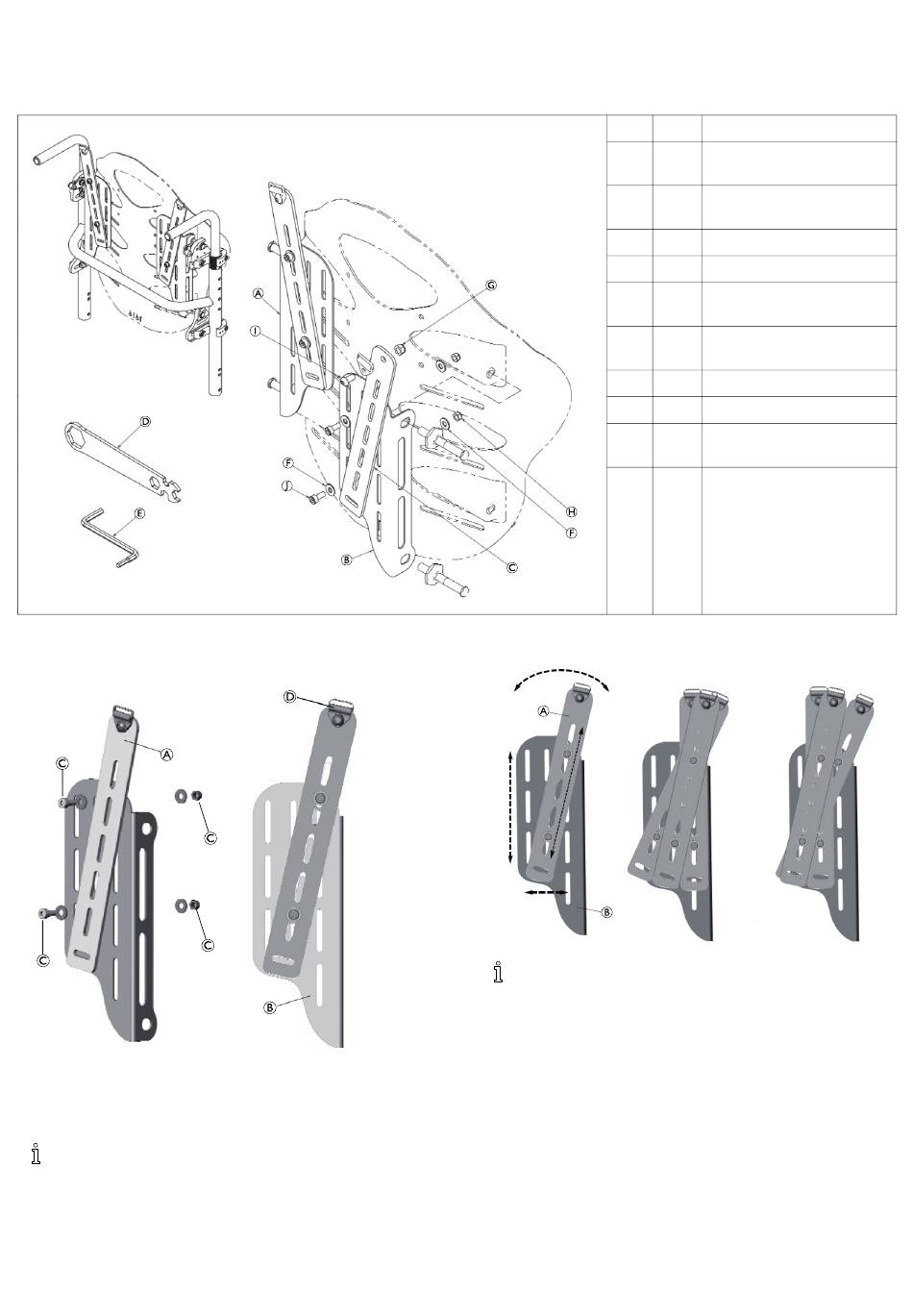

3.1 Montering (Matrx® Elite-ryglæn)
D
E
3.1.1 Montering af monteringsbeslaget til selen
(Matrx® Elite)
(Højre udvidelsesbeslag vist)
A
C
C
1.
Hvis det er relevant, skal du fjerne de eksisterende
monteringsstifter (4 stk.) og møtrikker (4 stk.) fra Matrx
Elite-rygskallen (behold fastgørelsesanordningen).
For at sikre nem montering anbefaler vi at montere
udvidelsesbeslaget på monteringspladen, før hele samlingen
fastgøres på rygskallen.
Brug de forskellige monteringshuller til at indstille den
ønskede vinkel og højde på udvidelsesbeslaget.
1589332-A
A
I
F
J
B
D
C
C
B
Pos.
A
B
C
D
G
E
F
G
H
I
J
H
F
C
Monter udvidelsesbeslaget A løst på monteringspladen B i den
2.
ønskede position med bolte, spændeskiver og møtrikker C.
A
B
For at hjælpe med at fastslå udvidelsesbeslagets
monteringsposition på forhånd skal du sikre, at
monteringspladen flugter med rygskallen og placere
udvidelsesbeslaget på pladen for at finde ud af, hvilke
huller/monteringsbeslagspositioner der skal bruges til den
ønskede position.
Antal
Beskrivelse
1
Monteringsbeslag til sele,
venstre
1
Monteringsbeslag til sele,
højre
2
Udvidelsesbeslag til sele
1
Multiskruenøgle, universel
1
Multimetrisk unbrakonøgle, 4
mm/ 5 mm
8
4,8 mm flad spændeskive,
SAE, BZ
2
M6 Møtrik, BZ
4
M5 Møtrik, BZ
2
M6 1,0 x 12 mm knaphoved,
stållegering, BZ
4
M5 0,8 x 12 mm muffehoved,
stållegering, BZ
31
