Montage

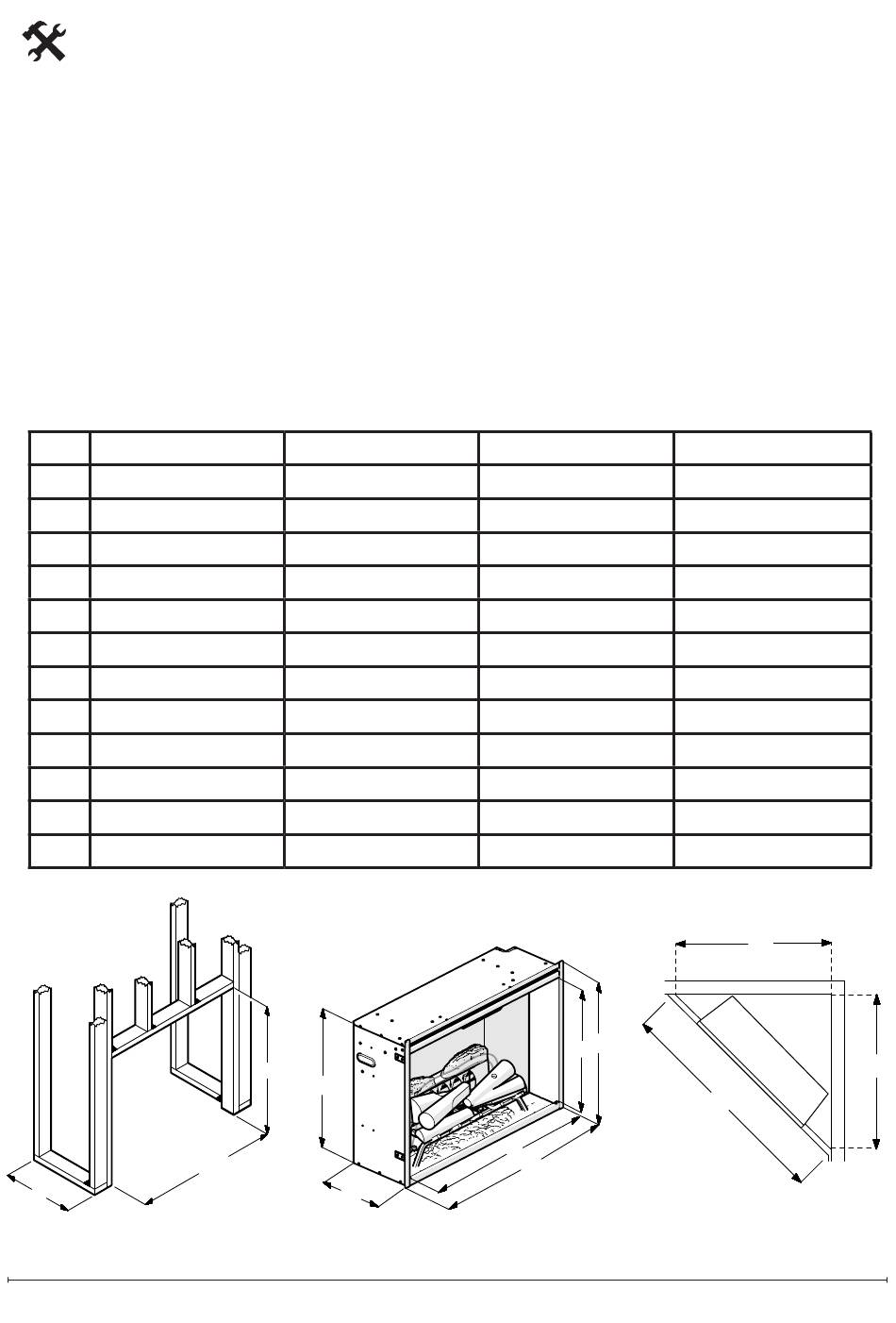

Rahmung
1.
Der Revillusion
elektrischen Feuerkammer erfordert
keine spezielle Belüftung.
2.
Rauh in der Rahmenöffnung. Befolgen
Sie die empfohlenen Rahmenmaße
unten.
!
HINWEIS: Die Materialien, die für die fertige Umrandung verwendet werden, müssen auf
präzise Abmessungen zugeschnitten werden (Abmessungen B und C), da der 1/4" (0,6 cm)
Selbstschneidungsflansch nur ein fertiges Erscheinungsbild erzeugt.
RBF30
A 12 1/2" (318 mm)
B 30 5/8" (778 mm)
C 26 3/16" (665 mm)
D 25 3/4" (654 mm)
E 12" (306 mm)
F 29 3/8" (746 mm)
G 31 1/8" (792 mm)
H 22 3/4" (578 mm)
I 26 5/8" (6764 mm)
J 54 1/4" (1378 mm)
K 38 1/2" (978 mm)
L 38 1/2" (978 mm)
A
Rohbau Rahmenmaße
18
eingebauten
TM
RBF36
12 1/2" (318 mm)
36 5/8" (930 mm)
26 3/16" (665 mm)
25 3/4" (654 mm)
12" (306 mm)
35 3/8" (898 mm)
37 1/8" (944 mm)
22 3/4" (578 mm)
26 5/8" (674 mm)
60" (1524 mm)
42 1/2" (1080 mm)
42 1/2" (1080 mm)
C
D
B
E
Feuerkammer Dimensionen
RBF36P
12 1/2" (318 mm)
36 5/8" (930 mm)
30 5/8" (778 mm)
30 1/4" (768 mm)
12" (306 mm)
35 3/8" (898 mm)
37 1/8" (944 mm)
27 1/4" (691 mm)
31" (788 mm)
60" (1524 mm)
42 1/2" (1080 mm)
42 1/2" (1080 mm)
I
H
F
G
RBF42
12 1/2" (318 mm)
42 5/8" (1083 mm)
30 5/8" (778 mm)
30 1/4" (768 mm)
12" (306 mm)
41 1/2" (1053 mm)
43 1/4" (1098 mm)
27 1/4" (691 mm)
31" (788 mm)
66 1/2" (1689 mm)
47" (1194 mm)
47" (1194 mm)
K
J
Rohbau Eckmaße
L
