2. État de livraison
Les paquets de lamelles ont été finis de monter à la fabrication et il ne faut pas les démonter.
Les paquets de lamelles ont été sécurisés au moyen de cales de transport (également utilisables comme
accessoires d'aide au montage voir le détail "X" - dans la figure1 et figure 2).
Il faut visser les pièces d'accouplement restantes fermement à la main, avec les combinaisons
d'accouplement prémontées. (voir la figure 1 et la figure 2, "Vis de fixation").

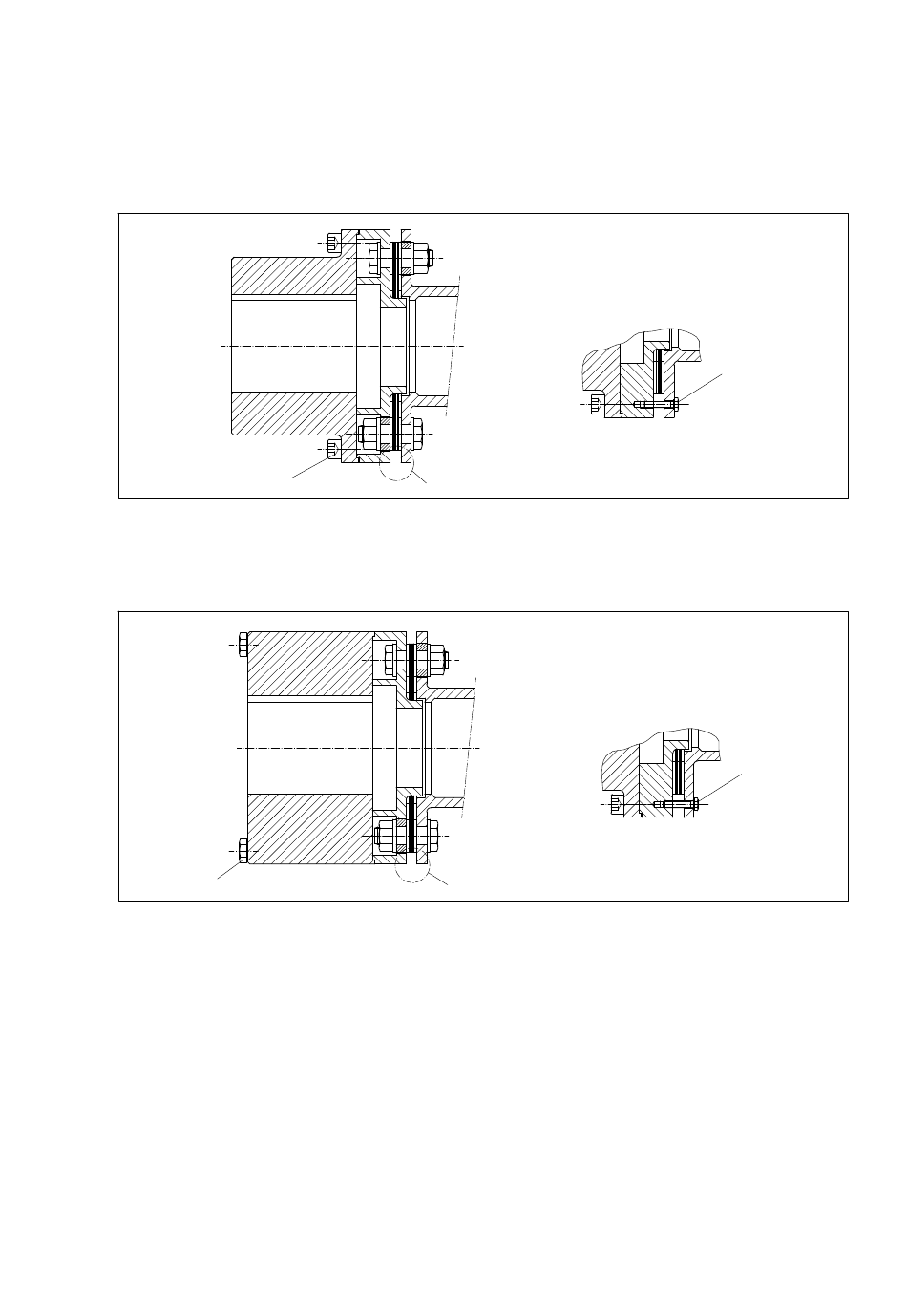

Fig. 1: Vis de fixation (1)
1)
Détail "X" "Cale de transport / moyen auxiliaire au montage"
1 Vis de fixation (1)
1
Fig. 2: Vis de fixation (2)
1)
Détail "X" "Cale de transport et moyen auxiliaire au montage"
1 Vis de fixation (2)
2.1 Revêtement de protection
Les pièces d'accouplement ARPEX livrées avec ce manuel ont été enrobées d'un produit de protection
anti­rouille (Tectyl).
2.2 Identification des pièces d'accouplement conforme à la Directive 2014/34/UE
Les accouplements de la série ARP, prévus pour utilisation dans des zones à risques d'explosion telles
que définies dans la Directive 2014/34/UE, devront présenter une identification correspondante.
L'identification exacte ainsi que les indications concernant les conditions d'utilisation de ces
accouplements sont indiquées dans le manuel d'utilisation BA 8704.
La déclaration CE de conformité publiée par le fabricant y a également été reproduite.
Paquets de lamelles ARPEX avec jonction par vis d'ajustage 4228 fr
Manuel de montage 10/2017
C
M
X
1
J C
X
1)
"X"
2 Vis de serrage
"X"
2 Vis de serrage
2
1)
2
