THERMASGARD
THERMASGARD ® TF 43 ⁄ TF 65 ist ein Widerstandsthermometer mit passivem Ausgang, mit Gehäuse aus
schlagzähem Kunststoff und geradem Schutzrohr. Für aggressive Medien sind Edelstahl tauchhülsen zu
verwenden.
Die Einbautemperaturfühler ⁄ Tauchtemperaturfühler sind elektrische Berührungsthermometer, die zur
Messung der Temperaturen in Flüssigkeiten und Gasen dienen und bspw. in Rohrleitungen und Behälter
eingebaut werden. Der Einsatz des Temperatur sensors erfolgt z. B. in Rohrleitungen, in der Heizungstech-
nik, in Speichern, Fern wärmekompaktstationen, Warm- und Kaltwasseranlagen, Öl- und Schmierkreislauf-
systemen, im Maschinen-, Apparate- und im Anlagenbau sowie im gesamten Industriebereich.
TECHNISCHE DATEN:
Messbereich: .................................. - 30 ...+150 °C
Sensoren ⁄ Ausgang: ...................... siehe Tabelle, passiv
Schaltungsart: ................................ 2-Leiteranschluss
Messstrom: ..................................... ca. 1 mA
Schutzrohr: ..................................... Edelstahl, 1.4571, V4A, Ø = 6 mm,
Anschlusskopf:................................ Kunststoff, Werkstoff Polyamid, 30 % glaskugelverstärkt,
Umgebungstemperatur: ............... - 20 ... +100 °C
Abmaße: .......................................... 72 x 64 x 39,4 mm
Kabelverschraubung:..................... M16, mit Zugentlastung
elektrischer Anschluss: ................ 0,14 - 1,5 mm²,
Isolationswiderstand: .................... ≥ 100 MΩ, bei 20 °C (500 V DC)
Feuchte: ........................................... < 95 % r. H.
Schutzklasse: .................................. III (nach EN 60 730)
Schutzart: ........................................ TF 43 ... IP 43 (nach EN 60 529)
ZUBEHÖR:
MF-06-K .......................................... Montageflansch aus Kunsstoff, 56,8 x 84,3 mm,
TH-ms ⁄ xx ........................................ Tauchhülse aus Messing vernickelt,
TH-VA ⁄ xx ........................................ Tauchhülse aus Edelstahl,
TH-VA ⁄ xx ⁄ 90 ............................... Tauchhülse aus Edelstahl incl. Halsrohr (90 mm),
xx = Einbaulänge ............................ EL = 50 mm, 100 mm, 150 mm, 200 mm, 250 mm, 300 mm, 400 mm
Typ ⁄ WG1 – Sensor ⁄ Ausgang
TF 43 ⁄ TF 65 Pt100
TF 43 ⁄ TF 65 Pt1000
TF 43 ⁄ TF 65 Ni1000
TF 43 ⁄ TF 65 Ni1000 TK5000, LG - Ni1000
TF 43 ⁄ TF 65 NTC 1,8 kOhm
TF 43 ⁄ TF 65 KTY 81-210, NTC 10k 20k, 30k, 50k, 10k Pre
TF 43 ⁄ TF 65 LM235Z (10 mV ⁄ K), KP10
Optional:
TF 43 ⁄ TF 65
(T NTC = 150 °C, T LM235Z = 125 °C)
max max
(optional auch mit zwei Sensoren)
(optional auch 3- oder 4-Leiteranschluss)
NL = 50 mm - 400 mm (siehe Typentabelle)
TF 43 ... mit Schnappdeckel,
TF 65 ... mit Schnellverschlussschrauben,
Farbe reinweiß (ähnlich RAL 9010)
über Schraubklemmen auf Platine
TF 65 ... IP 65 (nach EN 60 529)
Ø = 6,2 mm Rohrdurchführung, T
Ø = 8 mm, T = 150 °C, p = 10 bar
max max
Ø = 8 mm, T = 600 °C, p = 40 bar
max max
Ø = 8 mm, T = 600 °C, p = 40 bar
max max
= 150 °C
max
Schutzrohrlänge (NL)
50 mm 100 mm 150 mm
▯ ▯
▯ ▯
▯ ▯
▯ ▯
▯ ▯
▯ ▯
▯ ▯
andere Sensoren auf Anfrage

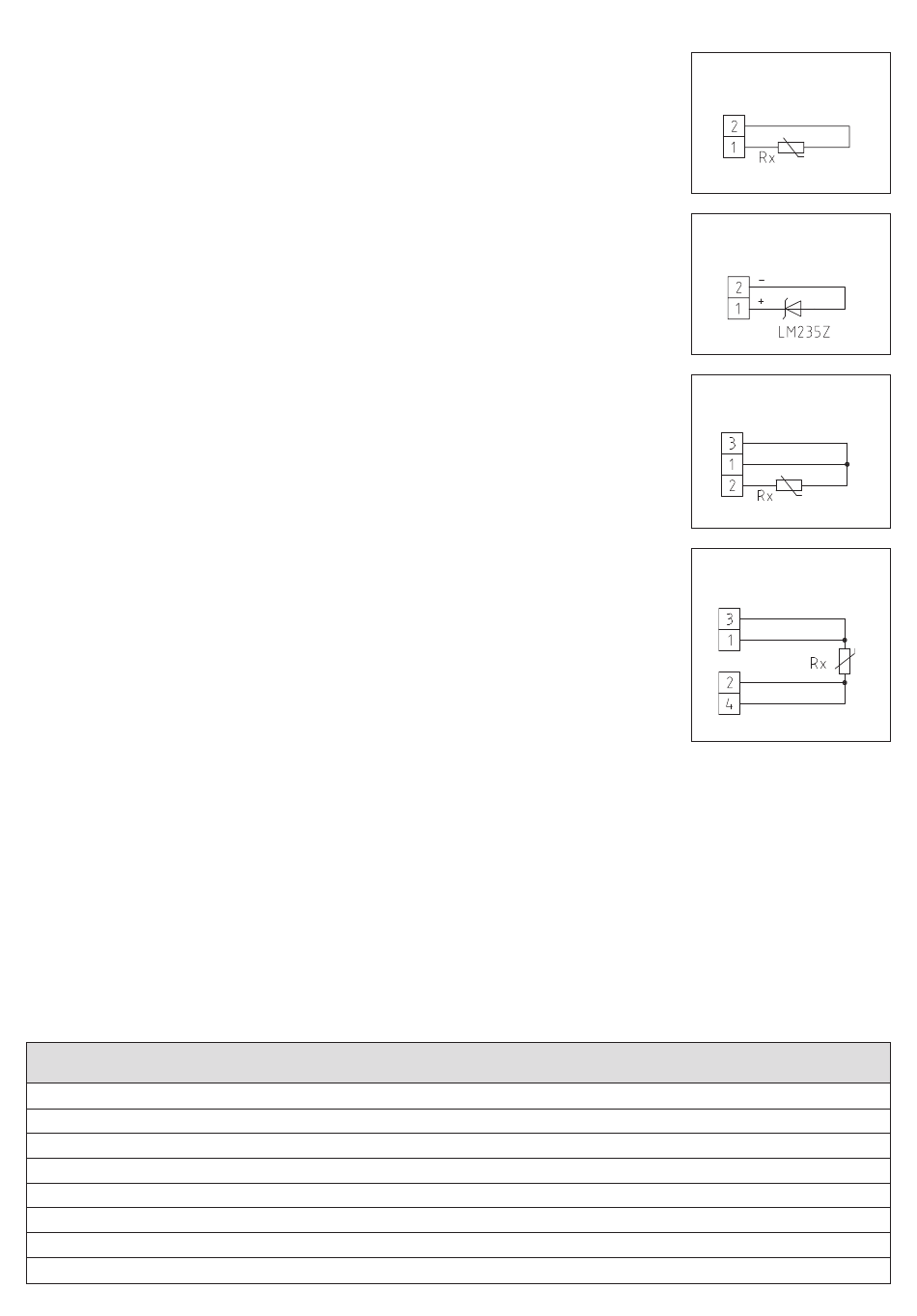

1x Zweileiterschaltung
Standard
1x Zweileiterschaltung
LM 235 Z (KP 10)
1x Dreileiterschaltung
(optional)
1x Vierleiterschaltung
(optional)
200 mm 250 mm 300 mm
▯ ▯ ▯
▯ ▯ ▯
▯ ▯ ▯
▯ ▯ ▯
▯ ▯ ▯
▯ ▯ ▯
▯ ▯ ▯
400 mm
▯ ▯
▯ ▯
▯ ▯
▯ ▯
▯ ▯
▯ ▯
▯ ▯
