B. Bâtiments et plafonds de nouvelles constructions
a. Dans le cas de bâtiments de nouvelles constructions, le crochet peut être placé à l'avance (se référer au
point A.b ci-dessus). Mais il doit être suffisamment fort pour supporter l'unité intérieure et ne pas se
relâcher en raison de la rétraction du béton.
b. Une fois le corps installé, attacher le gabarit d'installation sur le climatiseur avec les boulons (M6x12) pour
déterminer en avance les tailles et les positions des ouvertures des trous sur le plafond. (se référer à la
Fig.12.8)
Garantir en premier lieu la planéité et l'horizontalité du plafond lors de l'installation.
l
Se référer au point A.a ci-dessus pour les autres.
l
c. Se référer au point A.c ci-dessus pour l'installation.
d. Retirer le gabarit papier d'installation.
Mise en garde : Une fois le corps installé, les quatre boulons (M6x12) doivent être fixés au climatiseur pour
assurer une bonne fixation du corps.

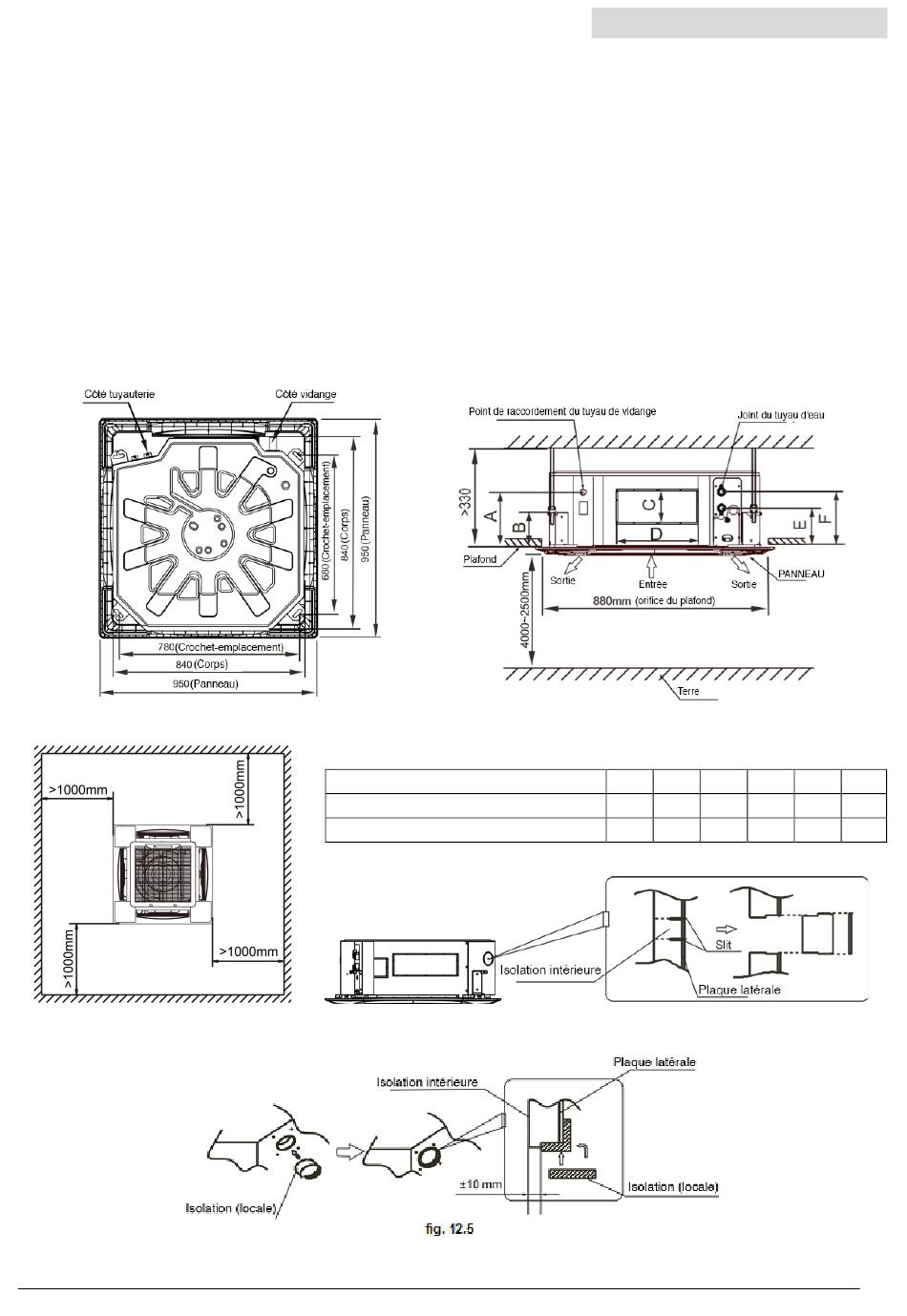

Fig. 12.3
Fig. 12.1
950CFM, 1200CFM, 1500CFM
Tableau 12.1
Modèle
600CFM, 750CFM
Fig. 12.4
Ventilo-convecteur CC
Fig. 12.2
A B C D
180 140 85 350
180 140 155 350
E F
145 195
155 205
