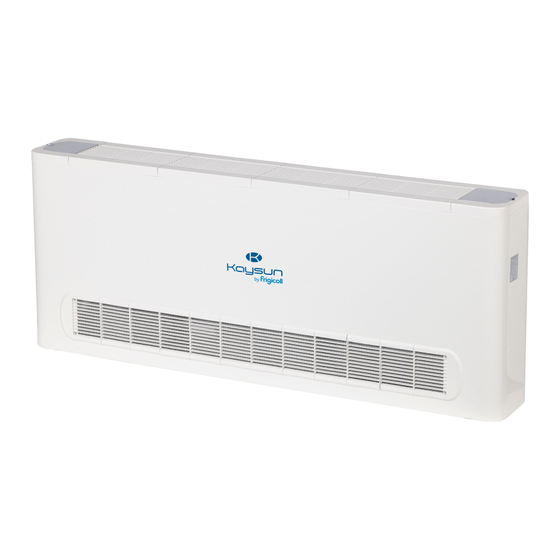

KFC-S-2T-250D
KFC-S-2T-300D
KFC-S-2T-400D
KFC-S-2T-500D
Avant d'utiliser le climatiseur, veuillez lire attentivement ce manuel. Conservez-le afin de vous y
reporter ultérieurement. Merci d'avoir acheté cette unité de Fan Coil.
L'UTILISATEUR
KFC-S-2T-900D
KFC-SE-2T-250D
KFC-SE-2T-300D
KFC-SE-2T-400D
Fan Coil
KFC-SE-2T-500D
KFC-SE-2T-900D
Publicité
Manuels Connexes pour Kaysun KFC-S-2T-250D
Sommaire des Matières pour Kaysun KFC-S-2T-250D
- Page 1 GUIDE D'INSTALLATION ET DE L'UTILISATEUR Unité MANUEL D'INSTALLATION Fan Coil KFC-S-2T-250D KFC-S-2T-900D KFC-SE-2T-500D KFC-SE-2T-900D KFC-S-2T-300D KFC-SE-2T-250D KFC-S-2T-400D KFC-SE-2T-300D KFC-S-2T-500D KFC-SE-2T-400D Avant d’utiliser le climatiseur, veuillez lire attentivement ce manuel. Conservez-le afin de vous y reporter ultérieurement. Merci d’avoir acheté cette unité de Fan Coil.
- Page 2 Réalisez l’installation en accord seulement avec ces instructions d'installation. SOMMAIRE PAGE Une installation défectueuse peut entraîner une fuite d’eau, une électrocution. PRÉCAUTIONS ................1 Si vous installez l’appareil dans une petite pièce, prenez des UTILISATEURS ................2 mesures pour que la concentration de réfrigérant ne INSTALLATION ET ENTRETIEN ..........
- Page 3 2. UTILISATEUR 2.1 Description de l'appareil AVERTISSEMENT Il s'agit d'une unité Fan Coil pour le traitement de l'air dans les Mettez le climatiseur à la masse. environnements intérieurs, disponible en version avec enveloppe Ne raccordez pas le fil de masse aux tubes de gaz ou d’eau, ni à ou version intégrée.
- Page 4 2.1.3 Versions avec enveloppe 2.1.5 Contraintes d'utilisation • Tension électrique 220-240V~ 1ph 50Hz ; AVERTISSEMENT • Serpentin à ailettes de type échangeur de chaleur consistant en des tubes en cuivre et ailettes en aluminium ; les IMPORTANT ! raccordements peuvent être installés latéralement à gauche La machine a été...
- Page 5 2.1.8 Extinction prolongée Pour des raisons de sécurité, veuillez couper l'alimentation avant l'entretien. AVERTISSEMENT IMPORTANT ! Si l'unité n'est pas utilisée pendant la saison hivernale, l'eau contenue dans le système peut geler. Si la machine ne va pas être utilisée pendant longtemps, il est nécessaire de débrancher l'unité...
- Page 6 Il est logé dans le capot avant dans la version I pour capter l'air du Pour retirer l'emballage, suivez ces instructions : devant. 1. Vérifiez les dégâts visibles. Pour retirer le filtre dans la version I, procédez comme suit. 2. Ouvrez l'emballage. 3.
- Page 7 Tableau 3-1 Version a mm b mm 3.2 Installation AVERTISSEMENT DANGER ! L'installation doit être effectuée exclusivement par des techniciens qualifiés formés aux systèmes à air conditionné et refroidissement. Une installation incorrecte pourrait entraîner une diminution du rendement et des dysfonctionnements. DANGER ! L'unité...
- Page 8 3.2.1 Raccordements hydrauliques § Raccordement au système. Raccordez l'évacuation condensat ou le bac de dégivrage à l'unité. AVERTISSEMENT IMPORTANT ! Il est très important que les raccordements hydrauliques soient faits avec grand soin par des installateurs spécialisés. § Création du purgeur Raccordez l'unité...
- Page 9 § § Protection antigel Câblage • Voir la plaque signalétique du produit. AVERTISSEMENT • Vérifiez que la tension et la fréquence de l'alimentation électrique correspondent à une monophase de 220-240 V à IMPORTANT ! 50 Hz ; que la puissance disponible est suffisante pour faire Quand l'unité...
- Page 10 § Vérifiez la présence d'air dans le système d'eau. Vérifications préliminaires avant le démarrage 1. retirez l'enveloppe de la machine (unités I et II) ; Avant de démarrer l'unité, assurez-vous que : 2. faites démarrer le système et faites-le fonctionner •...
- Page 11 • Remplacement du serpentin de l'échangeur de chaleur Procédure pour retirer l'échangeur de chaleur : Retirez l'enveloppe (versions I et II) ; Isolez les tubes d'eau de retour et de flux ; Débranchez le serpentin du système d'eau ; Retirez les vis fixant le serpentin à la structure de l'unité...
- Page 12 4. DIMENSIONS 4.1 VERSION I Tableau 4-1 VERSION I...
- Page 13 4.2 VERSION II Tableau 4-2 VERSION II...
- Page 14 5. SPÉCIFICATION VERSION I et II Tableau 5-1 MODÈLE V150 V250 V300 V400 V450 V500 V600 V800 V900 Puissance d'entrée Courant nominal (A) 0,23 0,25 0,32 0,33 0,33 0,55 Souffleuses (nº) Hauteur de pied (mm) Raccordements de ¾ G(M) serpentin standard Raccordement du tuyau d'évacuation de Ф16mm...
- Page 15 MDV07l-046JW 202000170950...
