MANUEL D'INSTALLATION
KFC-CIS-2T-600D
KFC-CIS-2T-750D
KFC-CIS-2T-950D
Merci d'avoir acheté notre climatiseur. Avant d'utiliser le climatiseur, veuillez
lire attentivement ce manuel. Conservez-le afin de vous y reporter
ultérieurement

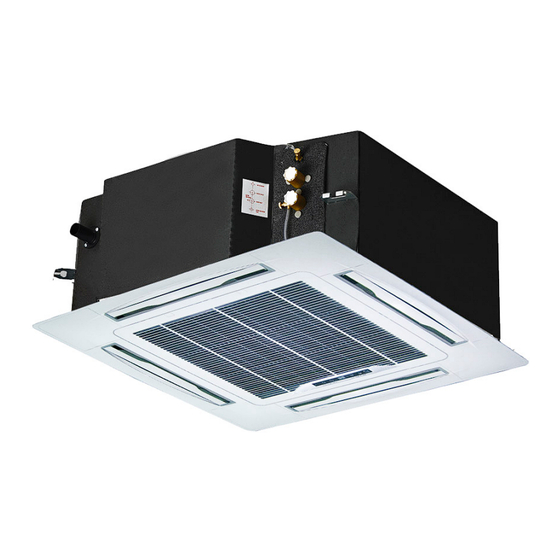

Fan Coil Cassette 4 voies
KFC-CIS-2T-1200D
KFC-CIS-2T-1500D
KFC-CIS-4T-600D
.
KFC-CIS-4T-950D
KFC-CIS-4T-1500D

Publicité

loading

Sommaire des Matières pour Kaysun KFC-CIS-2T-600D

  • Page 1 MANUEL D’INSTALLATION Fan Coil Cassette 4 voies KFC-CIS-2T-600D KFC-CIS-2T-1200D KFC-CIS-4T-950D KFC-CIS-2T-750D KFC-CIS-2T-1500D KFC-CIS-4T-1500D KFC-CIS-2T-950D KFC-CIS-4T-600D Merci d’avoir acheté notre climatiseur. Avant d’utiliser le climatiseur, veuillez lire attentivement ce manuel. Conservez-le afin de vous y reporter ultérieurement...
  • Page 3 Réalisez l’installation en accord seulement avec ces instructions d'installation. Une installation défectueuse peut entraîner une fuite d’eau, une électrocution. PRÉCAUTIONS ................1 Si vous installez l’appareil dans une petite pièce, prenez des INFORMATIONS RELATIVES À L'INSTALLATION ....2 mesures pour que la concentration de réfrigérant ne ACCESSOIRES FOURNIS ............
  • Page 4 n'est pas supérieure à 70 ºC. L'eau dans l'unité doit être propre. La qualité de l'air doit satisfaire la norme de PH=6,5~7,5. 2. INFORMATIONS RELATIVES À L'INSTALLATION § AVERTISSEMENT Pour une installation réussie, lisez d'abord ce manuel d'installation. Mettez le climatiseur à la masse. Ne raccordez pas le fil de masse aux tubes de gaz ou d’eau, ni à...
  • Page 5 3. ACCESSOIRES 3.1 Accessoires fournis Veuillez vérifier que les accessoires suivants sont au complet. S’il y a des pièces de rechange, conservez-les soigneusement. Cassette à quatre Cassette à quatre DÉSIGNATION FORME voies voies (compacte) ’ 1. Papier cartonné de l installation ACCESSOIRES POUR L'INSTALLATION...
  • Page 6 4. INSPECTION ET MANIEMENT DE L'UNITÉ 5.3 Installer le corps principal § À la livraison, l'emballage doit être vérifié et toute dégradation doit Le plafond existant (horizontal) être immédiatement communiquée à l'agent technique. 1. Découpez un orifice de forme carrée de 880×880 mm dans Lors du maniement de l’appareil, prendre en compte ce qui suit : le plafond, en suivant la forme du papier cartonné...
  • Page 7 FIGURES 1 NOTE Toutes les images de ce manuel ont uniquement une visée explicative. Elles peuvent différer légèrement selon le modèle de climatiseur que vous avez acheté. La forme actuelle est celle qui prévaut.
  • Page 8 FIGURES 2 Esquisse d'installation pour une cassette mince à quatre voies. Hauteur du panneau avant: Type H (mm) Cassette Slim Cassette Modèle Panneau de coverture A CE-FP-12.5KBM-Z-D.2 Panneau de coverture B CE-FP-12.5KBM-Z-D.3 Panneau de coverture C CE-FP-12.5KBM-Z-D.4 Remarque: la carte de couverture appartient uniquement au type de cassette à...
  • Page 9 6. RACCORDER LE TUYAU D'ÉVACUATION 5.4 Installer le panneau 6.1 Installer le tuyau d'évacuation de l'unité intérieure 1) Un tube en PVC peut vous servir de tuyau d’évacuation (diamètre extérieur environ 37~39 mm, diamètre intérieur AVERTISSEMENT 32 mm). N’installez jamais le panneau en direction du sol ni contre le mur ou Joignez le connecteur du tuyau d’évacuation avec l’extrémité...
  • Page 10 7. CÂBLAGE AVERTISSEMENT Le climatiseur doit utiliser une alimentation d’énergie propre avec une tension assignée. L’alimentation extérieure du climatiseur doit être pourvue d’un fil de terre, qui est lié au fil de terre des unités extérieure et intérieure. Les travaux de câblage doivent être exécutés par des personnes qualifiées et dans le respect du schéma du circuit.
  • Page 11 Tableau 7-1 FLUX D'AIR (m 510~2550 PHASE Monophasé ALIMENTATION FRÉQUENCE ET VOLTAGE 220-240V~ 50Hz DISJONCTEUR/FUSIBLE (A) 15/15 CÂBLAGE AU-DESSOUS DE 20 M Fil blindé torsadé 2,5 mm ÉLECTRIQUE DE L'UNITÉ INTÉRIEURE AU-DESSOUS DE 50 M Fil blindé torsadé 6 mm CÂBLAGE DE TERRE (mm Le cordon d'alimentation est de type H05RN-F ou supérieur.
  • Page 12 MDV07l-046JW 202000170950...
