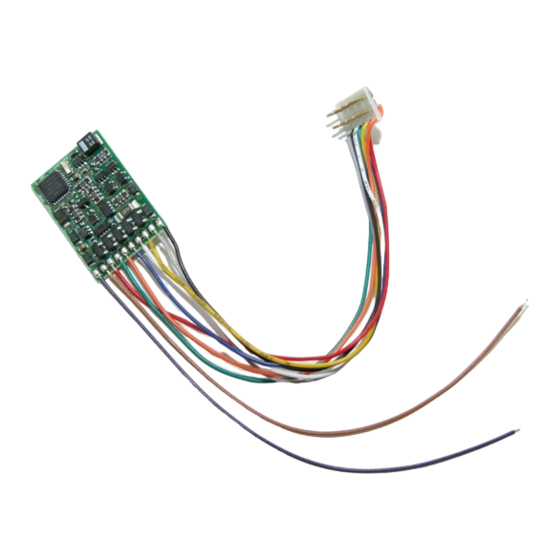

Information SILVER Decoder
Art. Nr. / Art. no. / Art. n° 10331
st
1. Auflage / 1
Edition / 1. Edition 06 05
B.10.046

Publicité

loading

Manuels Connexes pour Lenz Digital plus 10331

Sommaire des Matières pour Lenz Digital plus 10331

  • Page 1 Information SILVER Decoder Art. Nr. / Art. no. / Art. n° 10331 1. Auflage / 1 Edition / 1. Edition 06 05 B.10.046...
  • Page 2 Information SILVER Decoder Technische Daten / Technical Data / Données techniques: Maximale Maximum continuous Charge totale 1,1 A Dauerbelastbarkei current-carrying maximale t des gesamten capacity of total autorisée du Decoders decoder décodeur Motorausgang Motor output Sortie moteur 1,0 / 1,8 A Dauer/Spitze Continuous / maximum Continu/En pointe...
  • Page 3 Abb. 1: Anschluss des SILVER Decoders mit Kabeln The connection of the SILVER decoder with cables Raccordement du décodeur SILVER avec câbles...
  • Page 4 Information SILVER Decoder Kontaktbelegung der NEM652 Schnittstelle Pin allocations of the NEM652 interface Attribution des contacts de l'interface NEM 652 Orange Pin 1 Bedeutung Meaning Signification Motoranschluß 1 Motor connection 1 Sortie moteur 1 Licht hinten (-) (F-Ausg. B) Function output B Feux sign.
  • Page 5 Nicht geeignet für Kinder unter 3 Jahren wegen verschluckbarer Kleinteile. Bei unsachgemäßem Gebrauch besteht Verletzungsgefahr durch funktionsbedingte Kanten und Spitzen! Nur für trockene Räume. Irrtum sowie Änderung aufgrund des technischen Fortschrittes, der Produktpflege oder anderer Herstellungsmethoden bleiben vorbehalten. Jede Haftung für Schäden und Folgeschäden durch nicht bestimmungsgemäßen Gebrauch, Nichtbeachtung dieser Gebrauchsanweisung, Betrieb mit nicht für Modellbahnen zugelassenen, umgebauten oder schadhaften Transformatoren bzw.
  • Page 6 Information SILVER Decoder Les appareils numériques sont non indiqués pour les enfants en dessous de 3 ans en raison des petites pièces susceptibles d'être avalées. En cas d'utilisation incorrecte existe un danger de blessures dues à des arêtes vives ! Les appareils sont uniquement utilisables dans des locaux secs.
  • Page 7 Wichtige Sicherheitshinweise: Digital plus Lokdecoder dürfen ausschließlich mit dem Digital plus by Lenz System oder einer anderen handelsüblichen Digitalsteuerungen mit NMRA-Konformitäts-Siegel verwendet werden. Fragen Sie im Zweifelsfall beim Lieferanten des Systems nach. Die in den technischen Daten angegebenen Belastbarkeiten dürfen nicht überschritten werden. Sie müssen sicherstellen, dass diese maximale Belastbarkeit nicht überschritten wird.
  • Page 8 Information SILVER Decoder Einbau des SILVER-Decoders mit Kabelanschluss (Abb.1, S.3) Notieren Sie sich, welcher Motoranschluß mit den rechten und welcher mit den linken Radschleifern verbunden ist. Dies erspart Ihnen beim Anschluß des Decoders Versuche, welches Kabel des Decoders an welchen Motoranschluß gelötet werden muß, um die richtige Fahrtrichtung einzustellen.
  • Page 9 Sind die Glühbirnchen nicht elektrisch mit dem Chassis der Lokomotive verbunden (wir nennen diese dann "potentialfrei"), so schließen Sie den anderen Pol der Lampen an das blaue Kabel an, wie in der Abbildung unten zu sehen ist. Besteht eine Verbindung zwischen Glühbirnen und Chassis, so bleibt das blaue Kabel unbenutzt.
  • Page 10 Decoders und deren Einstellung. Ausführliche Informationen finden Sie im "Handbuch SILVER Decoder" welches Sie von der Website der Lenz Elektronik GmbH herunterladen können: www.lenz-elektronik.de 5.1 Leistung und Schutzeinrichtungen Der Motorausgang ist bis 1,1A dauernd belastbar, und dies ohne spezielle Montage auf Kühlflächen! Die kurzzeitige Spitzenbelastbarkeit beträgt 1,8A.
  • Page 11 einzelnen Motortypen enthalten einen Parametersatz der auf die jeweilige Bauart abgestimmt ist. Zusätzlich ist es möglich, bei Auswahl der Motortypen 4 und 5 ein Feintuning über die CV113 und CV114 vorzunehmen. Selbstverständlich kann sowohl die hochfrequente Ansteuerung als auch die Regelung abgeschaltet werden.
  • Page 12 Information SILVER Decoder 5.5 Konstanter Bremsweg Funktionsweise: Beim Übergang von einer beliebigen Fahrstufe zur Fahrstufe 0 (z.B. durch Drehen des Knopfs am Handregler an den linken Anschlag) legt die Lok / der Zug einen einstellbaren, festgelegten Bremsweg zurück. Dieser Bremsweg unabhängig gefahren Geschwindigkeit.
  • Page 13 Messen Sie den zurückgelegten Bremsweg. Erhöhen oder erniedrigen Sie den Wert in CV52 nun in z.B. 10er Schritten und führen Sie die Messung erneut durch. Auf diese Weise erhalten Sie eine Tabelle, die Ihnen die Bremswege der verwendeten Loks in Abhängigkeit der Werte in CV52 zeigt. Weitere wichtige Hinweise: Der konstante Bremsweg ist nur wirksam, wenn die Fahrstufe auf den Wert 0 geändert wird.
  • Page 14 Information SILVER Decoder Asymmetrie der Gleisspannung. Hierauf reagiert der Decoder. In Verbindung mit dem konstanten Bremsweg ist exaktes Anhalten vor roten Signalen kein Problem. Selbstverständlich ist die Durchfahrt in Gegenrichtung möglich. Weiterhin ist die Umsetzung des Signalbildes "Langsamfahrt" kein Problem, wobei die hierbei zu fahrende Geschwindigkeit in CV53 eingestellt werden kann. Während des Signalhaltes oder Langsamfahrt können sämtliche Funktionen betätigt werden, auch rückwärts vom roten Signal wegfahren ist möglich! Mit besonderen ABC-Modulen kann sehr einfach eine Blockstrecke aufgebaut werden.
  • Page 15 5.10 Lichteffekte an den Funktionsausgängen In der CV60 stellen Sie die Lichteffekte für die Funktionsausgänge A und B ein, in der CV62 die Effekte an den Ausgängen C und D. Wollen Sie die Effekte mit einer Funktion des Digitalsystems schalten, so können Sie die Zuordnung zu den Funktionen F1 bis F8 in der CV61 (für F-Ausgänge A und B) und CV64 (für F-Ausgänge C und D) vornehmen.
  • Page 16 1-127 Basis – Lokadresse ® Dies ist die Nummer, mit der Sie die Loks im Digital plus by Lenz ® System aufrufen. Für die Verwendung mit Digital plus by Lenz Geräten ist nur der Bereich 1-99 zugelassen. Beim Schreiben...
  • Page 17 192–231 erweiterte Lokadresse, höherwertiges Byte 0-255 erweiterte Lokadresse, niederwertiges Byte 1-127 Mehrfachtraktionsadresse ® Für die Verwendung mit Digital plus by Lenz Geräten ist nur der Bereich 1-99 zugelassen. Einstellungen 1 6 (dec) 1 (0) Richtung der Lok normal: Lok fährt nach vorne, wenn der Pfeil auf dem Handregler nach oben zeigt.
  • Page 18 Information SILVER Decoder Decoder verwendet selbstprogrammierte Kennlinie 6 (5) Decoder verwendet Basisadresse (aus CV1) Decoder verwendet erweiterte Adresse (aus CV17 u. CV18) 7-8(6-7) nicht verwendet Fehleranzeige 0 (dec) 1 (0) Lampen- Kurzschluss 2 (1) nicht benutzt 3 (2) Motor Kurzschluss Werte- Funktionszuordnung (Mapping) für Funktionsausgänge: Werks-...
  • Page 19 0-255 Funktion 7 0-255 Funktion 8 0-255 Funktion 9 0-255 Funktion 10 In diesem Bereich sind keine Zuordnungen möglich 0-255 Funktion 11 0-255 Funktion 12 (*)-diese Werte sind für SILVER Decoder ohne Bedeutung. Motor Konfiguration 0 (dec) 1-4 (0-3) Auswahl des Motortyps 0-5, Eingabe als Dezimalzahl 6 (5) EMK-Teiler nicht aktiv EMK-Teiler aktiv...
  • Page 20 Information SILVER Decoder 7–8 (6-7) nicht benutzt 0-255 Bremsweg bei aktiviertem konstanten Bremsweg 0-255 Langsamfahrt bei ABC 0-255 Aufenthaltsdauer bei Pendelbetrieb, 1 bis 256 Sekunden 0-255 stellt die Helligkeit an den F-Ausgängen A und C ein, 255=max 0-255 stellt die Helligkeit an den F-Ausgängen B und D ein, 255=max Funktionszuordnung (Mapping): Jedes Bit der CV steht für eine Funktion des Digitalsystems: Bit 1(0) für Funktion 1, Bit 2(1) für Funktion 2 und so weiter bis...
  • Page 21 0-255 Effekte an den F-Ausgängen C und D. Zehnerstelle des Wertes für F- Einerstelle des Wertes für F- Ausgang D: Ausgang C: kein Effekt kein Effekt Blinken im Gleichtakt zu Blinken F-Ausgang C Flackern Typ 1 (ruhig) Blinken im Gegentakt zu Dimmen mit Wert aus F-Ausgang C CV55...
  • Page 22 Information SILVER Decoder Important safety instructions Digital plus locomotive decoders are to be used only with Lenz Digital plus or other standard digital control systems with an NMRA-conformance seal. If in doubt, ask the system supplier. Please note that the maximum current-carrying capacity of the outputs may not be exceeded as this...
  • Page 23 Installing the SILVERdecoder via cable connection (Abb. 1, p.3) Please note which motor connection is linked to the right rail pickups and which to the left. If you do this you will not have to try out which decoder cable needs to be soldered to which motor connection to achieve the desired direction of travel.
  • Page 24 Information SILVER Decoder • function output A (white cable) to the bulb which is at the front in relation to the direction of travel • function output B (yellow cable) to the bulb which is at the back in relation to the direction of travel If the functions inside the locomotive (e.g.
  • Page 25 For more detailed information please refer to the "SILVER decoder" operating manual which can be downloaded from the Lenz Elektronik GmbH website: www.lenz-elektronik.de 5.1 Capacity and protection equipment The motor output has a current-carrying capacity of up to 1,1A even without special installation on cooling surfaces! The short-term maximum current-carrying capacity is 1.8A.
  • Page 26 Information SILVER Decoder 5.2 Motor control The decoder has a high-frequency control (23kHz). To adapt it to the type of locomotive used, you can choose between six different motor types in CV50. These motor types include parameter sets which have been specially adapted to the respective models. Moreover, it is possible to carry out fine-tuning via CV113 or CV114 when selecting motor types 4 or 5.
  • Page 27 5.5 Constant braking distance Functioning: During the transition from one running notch to running notch 0 (e.g. by moving the turning-knob of the manual control to the left limit-stop), the locomotive/train covers a settable, defined braking distance. This braking distance does not depend on the speed of the locomotive/train.
  • Page 28 Information SILVER Decoder Increase or decrease the value in CV61, e.g. in steps of 10, and carry out another measurement. You will thus create a table which will show the braking distances in relation to the values set in CV61. Important advice: The constant braking distance is only effective if the running notch is altered to 0.
  • Page 29 also possible. The signal indication "slow approach/caution" does not pose a problem; the respective speed can be set in CV53. You can operate all functions during the signal stop or slow approach – you can even reverse away again from the red signal! These special ABC modules can be used to assemble a very simple block section.
  • Page 30 Information SILVER Decoder Programming the decoder The locomotive address, acceleration and deceleration delay, and all other features of the locomotive decoder can be changed as often as desired by reprogramming the decoder. The features are "stored" permanently in special locations even when the operational voltage is switched off.
  • Page 31 Ex-works Meaning setting 1-127 Basic locomotive address. This number is used to call up ® locomotives in the Digital plus by Lenz system. The use of range 1-99 is recommended for operation with ® Digital plus by Lenz devices. When writing this CV, CV19 (multiple traction address) is automatically deleted in the decoder and Bit 6 (use of extended address) is deleted in CV29.
  • Page 32 Information SILVER Decoder control points up. interchanged: locomotive drives forward if the arrow on the manual control points down. 2 (1) Running-notches mode: Operation with 14 or 27 running notches. This setting is chosen for digital systems which do not support the 28 running-notches mode.
  • Page 33 Range of Function mapping for function outputs: Ex-works values In order to allocate a function of the digital system to a function setting output, look for the section where the row of the desired function – meets the column of the desired function output. Enter the number found in the respective CV.
  • Page 34 Information SILVER Decoder 1-4 (0-3) Select motor type 0-5, enter as decimal number 6 (5) EMF switch inactive EMF switch active 7 (6) Control switched on Control switched off 8 (7) High-frequency motor control (approx. 23 kHz) Low-frequency motor control (approx. 19 Hz) Braking configuration 0 (dec) 1 (0)
  • Page 35 Bit 8(7) for function 8. If you wish to allocate a function to the dimming, the respective bit must be set. 0-255 Dimming (no ex-works setting) 0-255 Shunting speed (ex-works setting F3) 0-255 Switching off the delay (ex-works setting F4) 0-255 Lighting effect at function outputs A and B.
  • Page 36 Information SILVER Decoder Flashing frequency for function outputs C and D: default approx. 1 sec, f = 1 / ( 0.03 * (1 + CV63)) Function mapping: lighting effect at function outputs C and D 67.. 0-255 Values for characteristic speed line, default = ex-works speed line 0-255 Minimum PWM value, control for motor types 4 or 5 0-255...
  • Page 38 Information SILVER Decoder Remarques importantes Tout décodeur Digital plus est exclusivement destiné à être utilisé avec Lenz DIGITAL plus ou un autre système de pilotage digital du commerce portant le sigle de compatibilité NMRA. En cas de doute, demandez des explications au revendeur du système.
  • Page 39 Montage du décodeur SILVER avec câbles (fig. 1, page 4) Notez la correspondance entre les bornes du moteur et les patins de prise de courant droits et gauches. Ceci vous évitera de rechercher, lors du raccordement du décodeur, quels câbles du décodeur vous devrez souder aux bornes de sortie du moteur pour que la locomotive roule dans le bon sens.
  • Page 40 Information SILVER Decoder Si vous êtes d'accord d'utiliser les sorties de fonction telles que réglées en usine, raccordez alors les sorties comme suit : • sortie A (câble blanc) à l'ampoule avant (selon sens de marche sélectionné) ; • sortie B (câble jaune) à l'ampoule arrière (selon sens de marche sélectionné). Si le second pôle des ampoules n'est pas relié...
  • Page 41 Dans ce qui suit, nous vous donnons un aperçu des propriétés du décodeur GOLD et des réglages possibles. Vous trouverez des informations plus détaillées dans le "Manuel du décodeur SILVER" que vous pouvez télécharger sur le site Internet de la firme Lenz Elektronik GmbH : www.lenz- elektronik.de.
  • Page 42 Information SILVER Decoder 5.1 Puissance et sécurité La sortie moteur peut être chargée jusqu'à 1,1 A en régime continu et ceci sans le recours spécial à une quelconque surface de refroidissement ! En pointe, la charge peut s'élever à 1,8 A. Chacune des sorties de fonction peut supporter jusqu'à...
  • Page 43 diviseur de FEM en inscrivant le bit 6 dans la CV 50. La locomotive atteindra alors une vitesse maximale plus élevée ; simultanément, la vitesse minimale augmentera également, mais dans une faible mesure. 5.3 Crans de vitesse Le décodeur peut être exploité avec les modes de marche à 14/27 ou 28/128 crans de vitesse. Le réglage se fait au moyen de la CV 29.
  • Page 44 Information SILVER Decoder et à sa transmission, la distance de freinage varie en fonction de la locomotive pour une même valeur inscrite en CV 52. La première chose à faire est de déterminer, sur une petite voie d'essai, la distance de freinage que votre locomotive devra parcourir pour une valeur déterminée dans la CV 52.
  • Page 45 Pendant que le mode de marche "manœuvre" est activé (touche de commande standard F3), la distance de freinage constante est désactivée et c'est la temporisation encodée en CV 4 qui est agissante. La fonction "distance de freinage constante" est également désactivée lorsque les temporisations du décodeur sont désactivées par touche de fonction.
  • Page 46 Information SILVER Decoder entendu, le passage normal à contresens est toujours possible. En outre, le respect de l'aspect "Ralentissement" que présenterait un signal ne pose également aucun problème car on dispose de la CV 53 pour régler la vitesse de la marche au ralenti. Pendant l'arrêt au pied du signal ou pendant la marche au ralenti, toutes les fonctions disponibles peuvent être commutées.
  • Page 47 5.10 Effets lumineux aux sorties de fonction La CV 60 permet de régler les effets lumineux concernant les sorties de fonction A et B et la CV 62, les effets lumineux concernant les sorties C et D. Si vous désirez commuter les effets avec une fonction du système digital, vous pouvez procéder dans la CV 61à...
  • Page 48 1-127 Adresse de base de locomotive. Ceci est le numéro avec lequel vous appelez la locomotive dans ® le système Digital plus by Lenz . Pour une utilisation avec les ® appareils Digital plus by Lenz , seules les adresses 1-99 sont permises.
  • Page 49 1-127 Taux de répétition 192-231 Adresse de loco étendue, byte de niveau le plus élevé. 0-255 Adresse de loco étendue, byte de niveau le plus faible. 1-99 Adresse de multitraction. Réglages de niveau 1 6 (déc.) 1 (0) Sens de marche de la locomotive : Normal : la locomotive roule en avant lorsque la flèche sur l'écran du régulateur pointe vers le haut.
  • Page 50 Information SILVER Decoder 5 (4) Courbe caractéristique de vitesse encodée en usine Courbe caractériser. de vitesse définie par l'utilisateur 6 (5) Le décodeur utilise l'adresse de base (en CV 1). Le décodeur utilise l'adresse étendue (en CV 17 et 18). 7-8 (6-7) Non utilisé.
  • Page 51 0-255 Fonction 5 64(*) 0-255 Fonction 6 128(*) 0-255 Fonction 7 0-255 Fonction 8 0-255 Fonction 9 0-255 Fonction 10 Dans ce domaine, aucune attribution n'est possible. 0-255 Fonction 11 0-255 Fonction 12 (*) Ces valeurs sont sans importance pour les SILVER. Configuration moteur 0 (déc.) 1-4 (0-3)
  • Page 52 Information SILVER Decoder 5 (4) Exploitation en navette avec arrêt intermédiaire activée 6 (5) Arrêter avec le courant continu indépendamment de la polarité (n'est pris en compte que si le bit 3 est éteint dans la CV29) 7–8 (6-7) Bits non utilisés 0-255 Longueur de freinage en cas de distance de freinage constante activée...
  • Page 53 Aucun effet Marslight (gyrophare lent) Gyrolight (gyrophare rapide) Strobe (flash) Double strobe (double flash) 0-255 Attribution des fonctions aux sorties de fonction A et B pour la commande des effets lumineux 0-255 Effets lumineux aux sorties de fonction C et D. Chiffre des dizaines pour la Chiffre des unités pour la sortie sortie D :...
  • Page 54 Information SILVER Decoder commande des effets lumineux 0-255 Valeurs pour la courbe caractéristique de vitesse ; par défaut, courbe encodée en usine. 0-255 Modulation d'impulsions en largeur minimale avec régulation pour type de moteur 4 ou 5 0-255 Modification du "dutycycle" pour type de moteur 4 ou 5 Numéro de service...
  • Page 56 Hüttenbergstraße 29 D - 35398 Gießen Hotline: 06403 900 133 Fax: 06403 900 155 http://www.digital-plus.de http://www.lenz.com e-mail: info@digital-plus.de Diese Betriebsanleitung bitte für späteren Gebrauch aufbewahren! Keep this operation manual for future reference! Conservez ce manuel pour une utilisation ultérieure !
