3.4.4 Branchement du capteur d'humidité
1 Cuve de collecte
22
ATTENTION
Le boîtier peut basculer vers l'avant s'il n'a pas été fixé en place. N'ouvrez le boîtier
que s'il est fixé correctement.
1. Coupez l'alimentation de l'instrument.
2. Ouvrez la porte du boîtier et bloquez-la avec le crochet.
3. Branchez les fils du capteur d'humidité aux vis de borne de la cuve de collecte
(Figure 12).

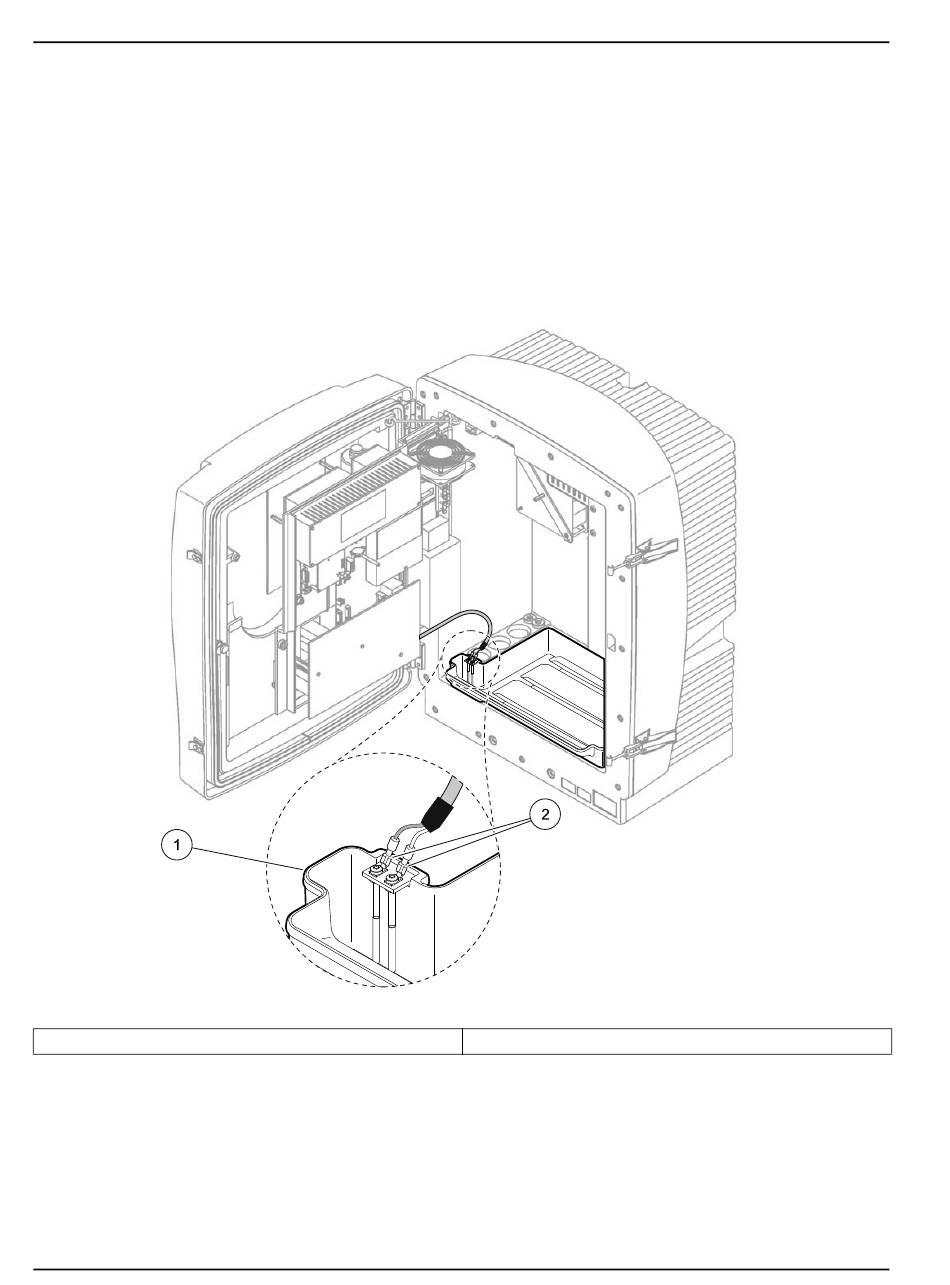

Figure 12 Branchement du capteur d'humidité
2 Branchements du capteur d'humidité
