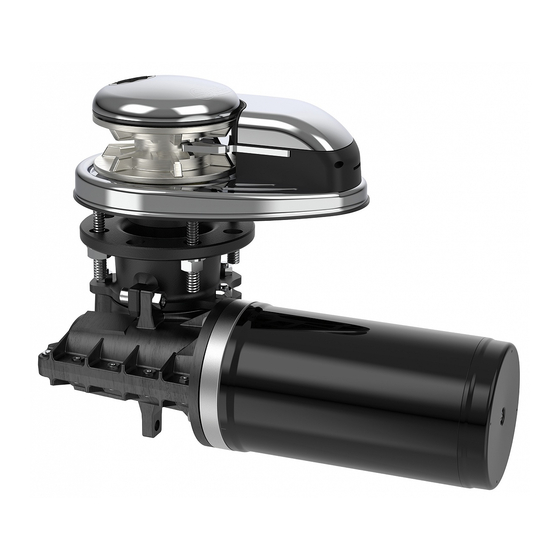

- Page 1 Série DP RÉV 000A GUINDEAUX VERTICAUX DP1_P 300 500 DP2_P 300 500 700 1000 DP3_P 700 1000 DP3 1500 FR - MANUEL D’INSTALLATION ET D’UTILISATION...
-
Page 3: Table Des Matières
9 - Liste des composants DP1 10 - Liste des composants DP2 11 - Liste des composants DP3 12 - Liste des composants Motoréducteurs 13 - Pièces détachées 14 - Dimensions MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... -
Page 5: Information Concernant Le Produit
(5) Des arbres et des prisonniers pour des ponts d’épaisseur plus élevée peuvent être fournis sur demande. (6) Seulement sur demande. BARBOTIN (*) 6 mm 1/4” 1/4” Chaîne soutenue DIN 766 (*) Pour les codes des barbotins, voir le schéma éclaté à la page 16 MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... -
Page 6: Caractéristiques Techniques Dp2
8 mm 5/6” Chaîne soutenue DIN 766 DIN 766 DIN 766 Cordage soutenu* 1/2” 1/2” 1/2” 1/2” 1/2” (*) Pour les codes des barbotins, voir le schéma éclaté à la page 17. MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... -
Page 7: Caractéristiques Techniques Dp3
Cordage soutenu* 1/2” (12,7 mm) - 9/16” (14,2 mm) - 5/8” (15,8 mm) 5/8” (15,8 mm) *Les valeurs indiquées dans le tableau se réfèrent à une combinaison de cordage et de chaîne selon le système Quick , nous ne ®... -
Page 8: Étendue De La Fourniture
Série DP 3 - Introduction AVANT D'UTILISER LE PRODUIT, LIRE ATTENTIVEMENT CE MANUEL D’UTILISATION ; EN CAS DE DOUTE, S’ADRESSER AU REVENDEUR QUICK® DE RÉFÉRENCE. 3.0 - Notes importantes Ce manuel contient des symboles d'Avertissement et/ou d'Attention importants en matière de sécurité. -
Page 9: Précautions
• La jonction entre le cordage et la chaîne doit avoir des dimensions réduites pour pouvoir glisser aisément dans le gabarit du barbotin. Pour tout problème ou toute demande, contacter l’assistance Quick®. • Pour plus de sécurité, nous suggérons d'installer au moins deux commandes pour actionner le guindeau au cas où... -
Page 10: Procédures De Montage
Fixer le guindeau avec les écrous fournis sur les goujons de fixation. Brancher les câbles d’alimentation provenant du guindeau au relais. GOUJON JOINT JOINT BRIDE RÉDUCTEUR TOP 45° RONDELLE GROWER ÉCROU PAINT 8÷10 MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... -
Page 11: Montage De La Bride 700W - 1000W
Il est possible de faire pivoter le motoréducteur tous les 45° par rapport à la base du guindeau. Position possible des motoréducteurs : Motoréducteur 300/500W Motoréducteur 700W/1000W Motoréducteur 1500W 90° 90° 90° 45° 45° 45° 90° 45° 90° 90° 45° 90° 45° 90° 90° 90° 45° 90° 45° 45° 90° 45° 90° MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... -
Page 12: Schéma De Câblage
4A (12V) DISJONCTEUR 2A (24V) MAGNÉTIQUE- HYDRAULIQUE WCB(VOIR TABLEAU À LA PAGE 4) BOÎTIER DE TÉLÉINVERSEURS T6415-12 (12V) T6415-24 (24V) L = L1 + L2 + L3 + L4 + L5 MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... -
Page 13: Exemple De Connexion Dp2 P 700W - 1000W / Dp3 1500W
BOUTONS DE PIED 900U ET 900D MOTEUR NOIR MARRON BLEU FUSIBLE 4A (12V) 2A (24V) BOÎTIER DE TÉLÉRUPTEURS T6315-12 (12V) T6315-24 (24V) L = L1 + L2 + L3 + L4 MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... -
Page 14: Avertissements Et Utilisation
• NE PAS activer le guindeau électriquement lorsque le levier est inséré dans la poupée ou dans le couvercle du barbotin. • Quick® recommande l’utilisation d'une protection telle qu'un fusible/disjoncteur magnéto-thermique ou magnéto- hydraulique de puissance adéquate en fonction du moteur utilisé pour protéger celui-ci contre la surchauffe ou les courts-circuits. -
Page 15: Dépannage
Les guindeaux Quick® sont fabriqués avec des matériaux résistants au milieu marin : il est essentiel, dans tous les cas, d'éliminer périodiquement les dépôts de sel qui se forment sur les surfaces extérieures pour éviter la corrosion et, par conséquent, les dommages à... -
Page 16: Liste Des Composants Dp1
DISPOSITIF DE DÉTACHEMENT CHAÎNE DP1 INOX CLAVETTE GOUPILLE CÔNE DE L’EMBRAYAGE DP1 BARBOTIN 500W CACHE BASE DP1 INOX JOINT ÉTANCHE À L’HUILE INSERT CACHE DP1 PLASTIQUE ANNEAU ÉLASTIQUE INTERNE ÉCROU ANNEAU ÉLASTIQUE EXTERNE ÉCROU MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... -
Page 17: Liste Des Composants Dp2
RONDELLE DENTÉE ÉCROU RONDELLE FAÇONNÉE RESSORT TENDEUR DE CORDAGE JOINT ÉTANCHE À L’HUILE LEVIER TENDEUR DE CORDAGE DP2 ANNEAU ÉLASTIQUE INTERNE GOUPILLE CYLINDRIQUE ANNEAU ÉLASTIQUE EXTERNE ROULEMENT JOINT ÉTANCHE À L’HUILE MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... -
Page 18: Liste Des Composants Dp3
RESSORT TENDEUR DE CORDAGE JOINT/GABARIT DPR LEVIER TENDEUR DE CORDAGE CAPTEUR RONDELLE FAÇONNÉE GOUPILLE CYLINDRIQUE GOUJON JOINT ÉTANCHE À L’HUILE RONDELLE ANNEAU ÉLASTIQUE INTERNE RONDELLE DENTELÉE ANNEAU ÉLASTIQUE EXTERNE ÉCROU ROULEMENT MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... -
Page 19: Liste Des Composants Motoréducteurs
RÉDUCTEUR - QUICK TG50 1000W CARTER 1000W RONDELLE JOINT BORNIER 700/1000W ÉCROU AUTOFREINÉ COUVERCLE BORNIER 700/1000W JOINT TORIQUE CLAVETTE JOINT EMBASE 700/1000W MOTEUR 700W 12V COUVERCLE EMBASE 700/1000W MOTEUR 1000W 12V PASSE-CÂBLE MOTEUR 700W 24V MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... - Page 20 JOINT BRIDE DU RÉDUCTEUR TOP TG60 JOINT BORNIER RONDELLE COUVERCLE BORNIER ÉCROU AUTOFREINÉ JOINT TORIQUE RÉDUCTEUR - QUICK TG70 1500W JOINT EMBASE CLAVETTE COUVERCLE EMBASE MOTEUR 1500W 12V PASSE-CÂBLE MOTEUR 1500W 24V MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A...
-
Page 21: Pièces Détachées
OSP KIT DAVIER DE CHAÎNE DP2 24 - 25 - 29 - 30 - 32 FVSSGMSDCP05000 OSP DOUILLE POUPÉE DP2 FVSSLVSDN000A00 OSP LEVIER DE GUINDEAU DROIT FVSSLVSP00R2A00 OSP LEVIER DE GUINDEAU PLIÉ R2 MANUEL D’INSTALLATION ET D’UTILISATION QUICK SÉRIE DP - RÉV000A... - Page 22 Voir le schéma éclaté à la page 19 RÉFÉRENCE DESCRIPTION N° PIÈCES FVSSMR05TG40B00 OSP RÉDUCTEUR 500W GUINDEAU QUICK TG40 R1 1 - 2a - 3 - 4 - 12 FVSSMR0540HSB00 OSP RÉDUCTEUR 500W GUINDEAU QUICK TG40 HS 1 - 2b - 3 - 4 - 12 FVSSR0312Q00B00 OSP MOTORÉDUCTEUR 300W 12V QUICK R1...
-
Page 23: Dimensions
