Tourniquet tripode électromécanique à socle TB-01.1

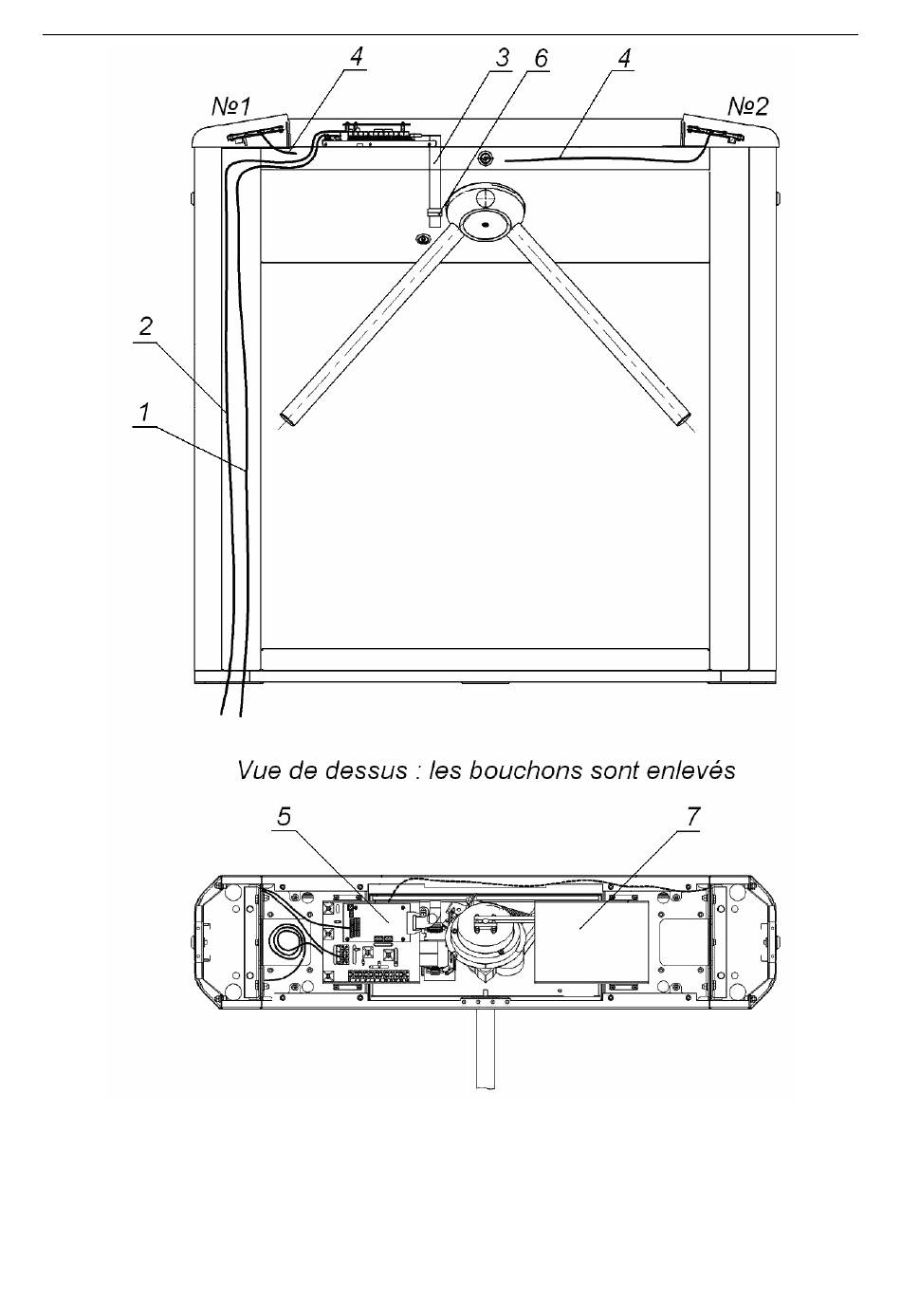

Dessin 10. Schéma de câblage à l'intérieur du caisson du tourniquet
1 – câble d'alimentation ; 2 – câble PC/ DR ;
3 – câble du mécanisme de rotation ; 4 – câble des lecteurs №1 et №2 ;
5 – carte logique CLB ; 6 – mécanisme de rotation ;
7 – support pour fixer le contrôleur SCA.
№1 – bouchon avec le lecteur 1; №2 – bouchon avec le lecteur 2.
