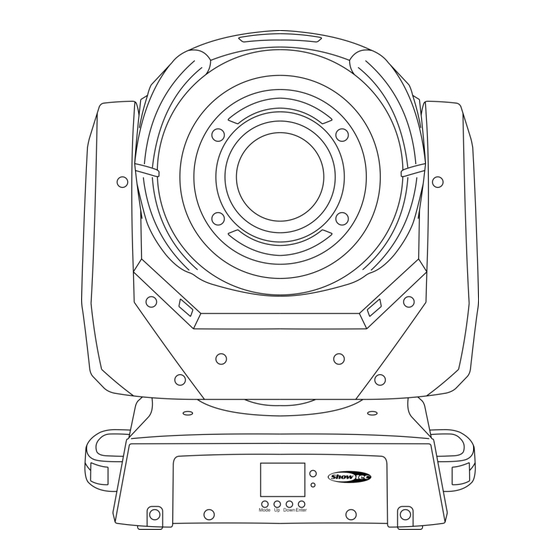

- Page 1 MODE D’EMPLOI FRANÇAIS Phantom 75 MKII LED Spot V1 Code produit : 40207 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Phantom 75 MKII LED Spot Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement à la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Caractéristiques ................................ - Page 3 Phantom 75 MKII LED Spot Dimensions ..................................31 Remarque ..................................32 Code produit : 40207...
-
Page 4: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Spot Phantom 75 MKII LED de Showtec Un fil électrique d’alimentation CEI (1,5 m). ... - Page 5 Phantom 75 MKII LED Spot Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’ait été causé pendant le transport. Dans le cas contraire, contactez votre revendeur. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité...
-
Page 6: Conditions D'utilisation
Phantom 75 MKII LED Spot • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. • À l’usage des adultes seulement. La tête mobile doit être installée hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. -
Page 7: Branchement À La Prise Secteur
Phantom 75 MKII LED Spot Le Phantom peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à... -
Page 8: Instructions De Renvoi
Phantom 75 MKII LED Spot Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à... -
Page 9: Description De L'appareil
Phantom 75 MKII LED Spot Description de l’appareil Caractéristiques Le spot Phantom 75 MKII LED est une tête mobile d’une grande puissance en sortie, et à effets d’excellente qualité. Tension entrante : 100-240 V C.A., 50 / 60Hz Consommation : 230W ... -
Page 10: Panneau Avant
Phantom 75 MKII LED Spot Panneau avant Schéma 1 01) 1 LED blanche de 75W 02) Affichage LCD + boutons du menu Panneau arrière Schéma 2 03) Prise du connecteur d’alimentation IEC 100 - 240 V 04) Prise du connecteur d’alimentation IEC 100 - 240 V 05) Fusible F4 A / 250 V 06) Prise du connecteur de signal DMX 3 broches 07) Prise du connecteur de signal DMX 3 broches... -
Page 11: Installation
Phantom 75 MKII LED Spot Installation Retirez tout le matériel d’emballage du spot Phantom 75 MKII LED. Veiller à retirer tous les coussinets de mousse et de plastique. Brancher tous les fils. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. -
Page 12: Plusieurs Phantoms (Contrôle Dmx)
Phantom 75 MKII LED Spot Plusieurs Phantoms (contrôle maître/esclave) Fig. 03 Plusieurs Phantoms (contrôle DMX) 01) Fixez l’éclairage à effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). 03) Utilisez un câble XLR à... - Page 13 Phantom 75 MKII LED Spot Configuration de plusieurs Phantoms DMX Fig. 04 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code produit : 40207...
-
Page 14: Connexion De L'appareil
Phantom 75 MKII LED Spot Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un fil data série, détermine le nombre d’appareils que ce fil peut prendre en charge. -
Page 15: Panneau De Contrôle
Phantom 75 MKII LED Spot La barre du spot Phantom 75 MKII LED peut être utilisée avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle Écran LCD Bouton MODE Bouton UP (défilement vers le haut) Bouton DOWN (défilement vers le bas) Bouton ENTER Fig. -
Page 16: Vue D'ensemble
Phantom 75 MKII LED Spot Vue d’ensemble Code produit : 40207... -
Page 17: Options Du Menu Principal
Phantom 75 MKII LED Spot Options du menu principal Adresse DMX Mode DMX-512 / Maître-Esclave / Auto / Controlé par le son Sensibilité audio / orientation + inclinaison / orientation + inclinaison inversée / affichage / affichage inversé / angle d’orientation + d’inclinaison Informations système 1. -
Page 18: Mode Dmx-512
Phantom 75 MKII LED Spot 2.1. Mode DMX-512 01) Appuyez sur les boutons UP/ DOWN jusqu’à ce que l’écran affiche : 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Appuyez sur les boutons UP/DOWN pour choisir l’un des 2 modes de canal disponibles : mode 8 canaux ou mode 14 canaux 04) Appuyez sur le bouton ENTER pour confirmer votre choix. -
Page 19: Mode Contrôlé Par Le Son
Phantom 75 MKII LED Spot 2.4. Mode contrôlé par le son 01) Appuyez sur les boutons UP/ DOWN jusqu’à ce que l’écran affiche : 02) Appuyez sur le bouton ENTER pour activer le mode. 03) L’appareil réagit à présent au rythme de la musique diffusée. 3. -
Page 20: Écran Inversé
Phantom 75 MKII LED Spot 3.3. Écran inversé 01) Utilisez les boutons UP/DOWN pour choisir l’Écran inversé (Screen reverse). 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Appuyez sur les boutons UP/DOWN pour choisir ON / OFF et appuyez sur le bouton ENTER pour confirmer votre choix. -
Page 21: Canaux Dmx
Phantom 75 MKII LED Spot Canaux DMX 8 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 22 Phantom 75 MKII LED Spot 56-63 Gobo 7 (en métal) 64-71 Gobo Shake 7 de lent à rapide 72-79 Gobo Shake 6 de lent à rapide 80-87 Gobo Shake 5 de lent à rapide 88-95 Gobo Shake 4 de lent à rapide 96-103 Gobo Shake 3 de lent à...
-
Page 23: Canaux
Phantom 75 MKII LED Spot 14 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 24 Phantom 75 MKII LED Spot Canal 9 – Roue de gobo rotative + Gobo Shake Ouverture / Blanc 8-15 Gobo 1 (en verre) 16-23 Gobo 2 (en verre) 24-31 Gobo 3 (en métal) 32-39 Gobo 4 (en métal) 40-47 Gobo 5 (en métal) 48-55 Gobo 6 (en métal) 56-63...
- Page 25 Phantom 75 MKII LED Spot 88-103 Programme intégré 6 104-119 Programme intégré 7 120-135 Programme intégré 8 136-151 Programme contrôlé par le son 1 152-167 Programme contrôlé par le son 2 168-183 Programme contrôlé par le son 3 184-199 Programme contrôlé par le son 4 200-215 Programme contrôlé...
-
Page 26: Entretien
Phantom 75 MKII LED Spot Entretien L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés par un expert, chaque année, au cours d’un test d’acceptation L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés chaque année par une personne qualifiée. -
Page 27: Remplacement D'un Gobo De La Roue De Gobo Rotative
Phantom 75 MKII LED Spot Remplacement d’un gobo de la roue de gobo rotative 01) Déconnectez l’alimentation et placez l’interrupteur sur la position OFF. 02) Assurez-vous que la taille du gobo que vous voulez insérer est identique. Pour vérifier ce point, référez-vous au schéma ci-dessous. -
Page 28: Roue De Gobo Rotative + Roue Colorée
Phantom 75 MKII LED Spot Remplacement d’un gobo de la roue de gobo rotative Les gobos en verre avec un revêtement doivent être insérés de manière à ce que la partie avec le revêtement se trouve du côté du porte-gobo qui est éloigné du ressort. Les gobos texturés doivent pour leur part être insérés de manière à... -
Page 29: Dépannage
Il se peut que le problème soit lié : à l’alimentation, aux LED ou au fusible. 01) Alimentation. Vérifiez que l’appareil soit branché sur la bonne alimentation. 02) LED. Rapportez le Phantom à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 25 pour remplacer le fusible. - Page 30 Phantom 75 MKII LED Spot Problème Cause (s) probable (s) Solution (s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez si l’appareil est allumé et les appareils ne câbles correctement branchés. fonctionnent pas Le fusible primaire a grillé ● Remplacez le fusible. Les appareils se La console de contrôle n’est pas ●...
-
Page 31: Spécifications Du Produit
Phantom 75 MKII LED Spot Spécifications du produit Modèle : Spot Phantom 75 MKII LED de Showtec Tension entrante : 100-240 V C.A., 50 / 60Hz Consommation : 230W (pleine puissance) Raccordement DMX : 30 pièces Fusible : F4A / 250 V... - Page 32 Phantom 75 MKII LED Spot www.Showtec.info Site web : service@highlite.nl Adresse électronique : Dimensions Code produit : 40207...
- Page 33 Phantom 75 MKII LED Spot Remarque Code produit : 40207...
