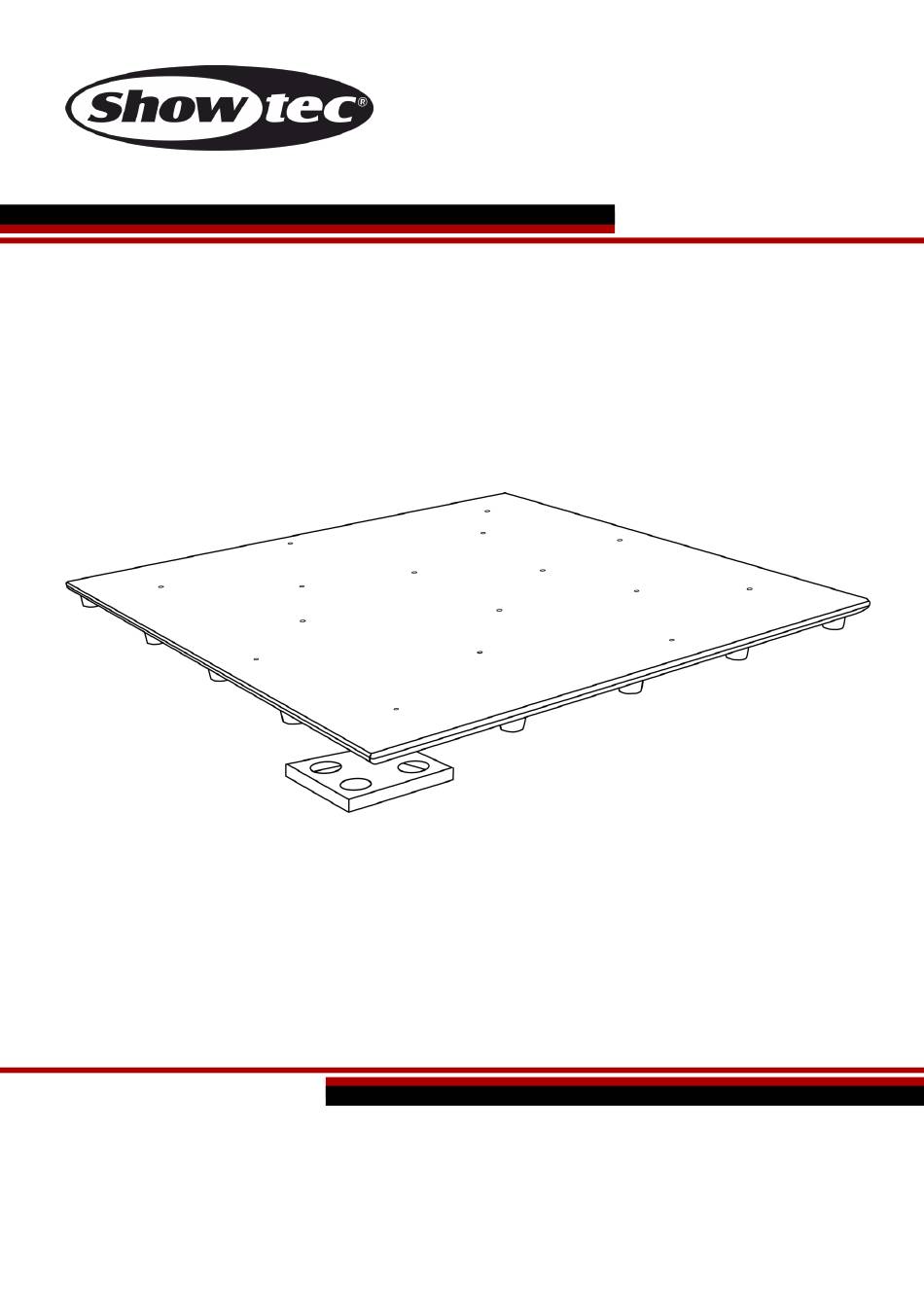

- Page 1 MODE D’EMPLOI FRANÇAIS Piste de danse scintillante RGB Code produit : 42330 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Piste de danse scintillante RGB Table des matières Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Branchement à la prise secteur ..........................4 Instructions de renvoi ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Accessoires en option ..............................6 Présentation ................................... -
Page 3: Avertissement
Piste de danse scintillante RGB Remarques ..................................28 Avertissement Consignes de déballage Dès réception du produit, ouvrir la boîte en carton avec précautions et en vérifier le contenu. Veiller à ce que toutes les pièces s’y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou que le carton lui-même présente des signes de mauvaise manipulation, informez-en aussitôt... - Page 4 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Piste de danse scintillante RGB GARANTIE : d’un (1) an à compter de la date d’achat. Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. -
Page 6: Instructions De Renvoi
Piste de danse scintillante RGB Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 7: Description De L'appareil
Description de l’appareil Caractéristiques La piste de danse scintillante RBG de Showtec est une piste de grand style, conviviale et idéale pour les mariages, soirées en entreprise, fêtes dansantes etc. La piste dispose d’un branchement basse tension en courant direct ce qui facilite son raccordement. -
Page 8: Présentation

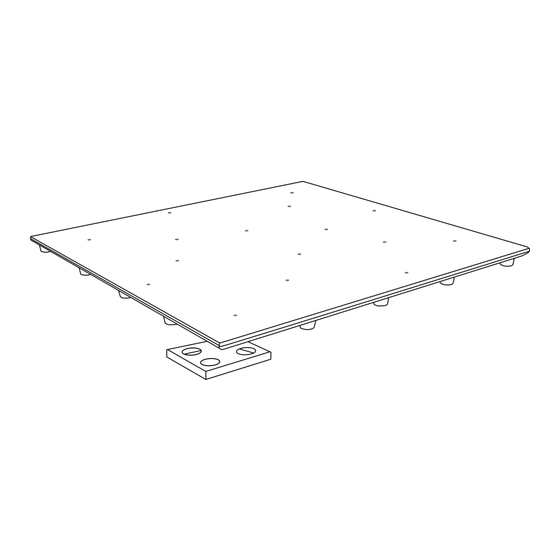

Piste de danse scintillante RGB Présentation Fig. 01 01) 16 LED RGB (5050SMD) Panneau arrière Schéma 2 02) Fil de connexion CC de 2,5 mm, mâle 03) Fil de connexion CC de 2,5 mm, femele Installation Retirez tout le matériel d’emballage de la piste de danse Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. -
Page 9: Raccordement De Plusieurs Panneaux
Piste de danse scintillante RGB Raccordement de plusieurs panneaux Grâce à la plaque de raccordement, vous pouvez raccorder plusieurs panneaux et rampes. Vous pouvez raccorder un maximum de 4 panneaux à une plaque. Prenez le premier panneau et mettez-le sur la plaque de raccordement ; voir figure 03 et 04. -
Page 10: Branchez L'alimentation À La Piste De Danse
Pour faire fonctionner la piste de danse, vous devrez la raccorder à l’alimentation en option (42331). Vous devez acheter l’alimentation pour pouvoir alimenter la piste de danse scintillante RGB. Veuillez raccorder les panneaux en suivant les étapes suivantes. Commencez par installer le nombre de panneaux voulus, et raccordez-les avec les fils. Branchez le fil mâle au fil femelle ;... - Page 11 Piste de danse scintillante RGB Fig. 08 Si tous les panneaux sont correctement connectés, vous devez connecter l’alimentation électrique à la piste de danse. Branchez toujours le panneau extérieur à l’alimentation. Connectez l’une des cinq prises femelles de l’alimentation à la prise mâle du panneau extérieur ; voir figure 09.
-
Page 12: Exemple D'installation
Piste de danse scintillante RGB Exemple d’installation Piste de danse scintillante RGB de 9,2 m La liste des éléments nécessaires : (A) 25 pistes de danse scintillantes RGB de 0,607 m x 0,607 m (42330) (B) 36 plaques de raccordement pour piste de danse (42338) ... -
Page 13: Modes De Contrôle
Piste de danse scintillante RGB Modes de contrôle 2 modes sont disponibles : Contrôlés par la télécommande (fournie avec l’alimentation 42331 code produit disponible séparément 42333) Contrôlé par la boîte DMX (42332) Contrôlés par la télécommande 01) Configurez et reliez les panneaux comme indiqué dans les paragraphes précédents (page 8-11). -
Page 14: Contrôlé Par La Boîte Dmx De Piste De Danse Scintillante (42332)
Piste de danse scintillante RGB Contrôlé par la boîte DMX de piste de danse scintillante (42332) 01) Configurez et reliez les panneaux comme indiqué dans les paragraphes précédents (page 8-11). 02) Raccordez la console de contrôle d’éclairage DMX à la boîte DMX à l’aide d’un fil DMX. -
Page 15: Télécommande
Piste de danse scintillante RGB Télécommande Avec la télécommande, vous pouvez contrôler votre piste de danse (distance maximum de 20 m). La télécommande ne fait pas partie du panneau. Si vous achetez l’alimentation (42331), la télécommande est incluse, sinon voici le code produit ; 42333. -
Page 16: Sélection De La Couleur
Piste de danse scintillante RGB Sélection de la couleur Avec ce menu, vous pouvez choisir une couleur prédéfinie. Appuyez sur le bouton et le troisième indicateur à LED s’allume. Pour augmenter la couleur suivante des LED, vous devez appuyer sur le bouton A. -
Page 17: Boîte Dmx De Piste De Danse Scintillante
Piste de danse scintillante RGB Boîte DMX de piste de danse scintillante Grâce à la boîte DMX optionnelle (42332) vous pouvez choisir entre deux options pour contrôler votre piste de danse. La première option consiste à utiliser les options de menu de 2 à 5 à l’intérieur de la boîte DMX. -
Page 18: Panneau Arrière
Piste de danse scintillante RGB Panneau arrière Fig. 15 Adaptateur 9 V Entrée du connecteur de signal DMX 3 broches Sortie du connecteur de signal DMX 3 broches Antenne pour la connexion sans fil à la piste de danse Code produit : 42330... -
Page 19: Panneau De Contrôle
Piste de danse scintillante RGB Panneau de contrôle A) Écran à LED MENU + bouton C) MENU - bouton D) Bouton UP (défilement vers le haut) Bouton DOWN (défilement vers le bas) Fig. 16 Mode de contrôle Les appareils sont reliés individuellement à un fil et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle. -
Page 20: Vue D'ensemble
Piste de danse scintillante RGB Vue d’ensemble Options du menu principal Adresse DMX Programmes intégrés Sélection de la couleur Intervalle de durée / vitesse Intensité Adressage DMX Avec ce menu, vous pouvez définir l’adressage DMX. 01) Appuyez sur le bouton MENU + jusqu’à ce que l’écran affiche 02) Vous pouvez sélectionner 512 adresses DMX différentes. -
Page 21: Sélection De La Couleur
Piste de danse scintillante RGB Sélection de la couleur Grâce à ce menu, vous pouvez choisir la couleur désirée. 01) Appuyez sur le bouton MENU + jusqu’à ce que l’écran affiche 02) Vous pouvez sélectionner 16 couleurs prédéfinies. 03) Utilisez les boutons UP / DOWN pour sélectionner la couleur voulue à partir de 04) Appuyez sur les boutons MENU + et MENU - en même temps pour enregistrer la couleur souhaitée. -
Page 22: Canaux Dmx
Piste de danse scintillante RGB Canaux DMX 5 canaux Canal 1 – variateur d’intensité 0-15 Intensité 0 (Obscurité) 16-31 Intensité 1 32-47 Intensité 2 48-63 Intensité 3 64-79 Intensité 4 80-95 Intensité 5 96-111 Intensité 6 112-127 Intensité 7 128-143 Intensité... - Page 23 Piste de danse scintillante RGB Canal 3 – Vitesse de programme auto (le canal 1 doit être réglé sur une valeur comprise entre 16 et 255 et le canal 5 entre 28 et 216 0-15 Vitesse 1 (la plus lente)
- Page 24 Piste de danse scintillante RGB Code produit : 42330...
-
Page 25: Entretien
04) Les fils d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. La piste de danse scintillante RGB ne requiert presque pas d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. - Page 26 Piste de danse scintillante RGB Problème Cause (s) probable (s) Solution Aucun courant arrivant au • Vérifiez que l’appareil est allumé Un ou plusieurs panneau et que les câbles sont appareils ne correctement branchés. fonctionnent pas Le fusible interne a grillé.
-
Page 27: Caractéristiques Du Produit
Piste de danse scintillante RGB Caractéristiques du produit Modèle : Piste de danse scintillante RGB de Showtec Tension alimentation : 120 - 250 V / 50 / 60 Hz Consommation : Indice de protection : Verso IP20, recto IP44. Dimensions :... -
Page 28: Dimensions
Piste de danse scintillante RGB Dimensions (code produit séparé à disposition 42338) Code produit : 42330... -
Page 29: Remarques
Piste de danse scintillante RGB Remarques Code produit : 42330... - Page 30 ©2017 Showtec...
