MANUEL
D'UTILISATEUR
FRANÇAIS
Phantom Matrix FX
V1
Code commande : 40062
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Publicité

Table des Matières
loading

Manuels Connexes pour SHOWTEC Phantom Matrix FX

Sommaire des Matières pour SHOWTEC Phantom Matrix FX

  • Page 1 MANUEL D’UTILISATEUR FRANÇAIS Phantom Matrix FX Code commande : 40062 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...

  • Page 2: Table Des Matières

    Phantom Matrix FX Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement à la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description du système ..............................8 Panneau avant ................................

  • Page 3: Avertissement

    S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Phantom Matrix FX de Showtec ● 2 supports de montage avec 4 Quick-lock ●...

  • Page 4: Important

    Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.

  • Page 5: Conditions D'utilisation

    Phantom Matrix FX ● Les réparations, maintenances et connexions électriques doivent être réalisées par un technicien qualifié. ● GARANTIE : d’un (1) an à compter de la date d’achat. Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes.
  • Page 6 Phantom Matrix FX Procédure : ● Si la Phantom est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour fixer la Phantom à la patte de montage du système de fixation.

  • Page 7: Branchement À La Prise Secteur

    Phantom Matrix FX La Phantom Matrix FX peut être placée sur une surface au sol dégagée ou montée sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à...

  • Page 8: Instructions De Renvoi

    Phantom Matrix FX Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni.

  • Page 9: Description Du Système

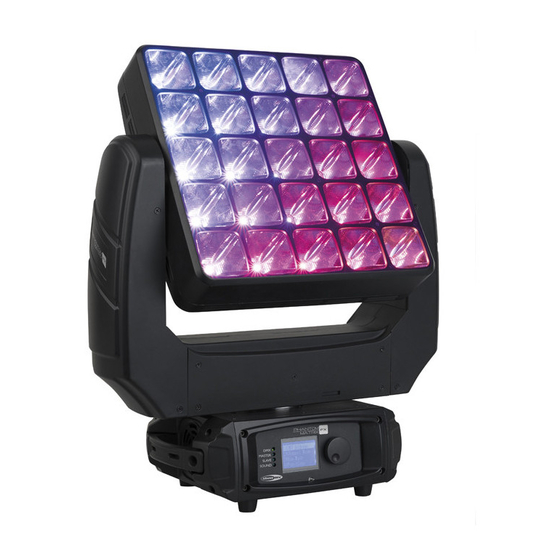

    Phantom Matrix FX Description du système Caractéristiques La Phantom Matrix FX de Showtec est une lyre avec une grande puissance en sortie et des effets d’excellente qualité. ● Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz ●...

  • Page 10: Panneau Avant

    Phantom Matrix FX Panneau avant Schéma 1 01) 25 LED RGBW de 4 W 02) Blocage de l’orientation 03) Écran LCD 04) Molette de contrôle du menu Code commande : 40062...

  • Page 11: Panneau Arrière

    12) Sortie du connecteur de signaux DMX à 3 broches Installation Retirez tout le matériel d’emballage de la Phantom Matrix FX. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.

  • Page 12: Modes De Contrôle

    Phantom Matrix FX Modes de contrôle 5 modes sont proposés : • Programmes intégrés (mode maître) • Manuelle • Contrôle sonore • Mode maître / esclave • DMX-512 (10 canaux, 18 canaux, 118 canaux) Une Phantom (programmes intégrés et mode manuel) 01) Fixez l’éclairage à...

  • Page 13: Plusieurs Phantom (Contrôle Dmx)

    Phantom Matrix FX Plusieurs Phantom (configuration maître / esclave) Schéma 3 Plusieurs Phantom (contrôle DMX) 01) Fixez l’éclairage à effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut.
  • Page 14 Phantom Matrix FX Plusieurs Phantom (configuration DMX) Schéma 4 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 40062...

  • Page 15: Connexion De L'appareil

    Phantom Matrix FX Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. Le nombre combiné...

  • Page 16: Panneau De Contrôle

    Le panneau de contrôle situé sur la face avant de la base vous permet d’assigner l’adresse DMX à l’appareil. Il s’agit du premier canal à partir duquel la Phantom Matrix FX répondra au contrôleur. Si vous utilisez la console de contrôle, retenez que l’appareil est doté de 118 canaux.

  • Page 17: Vue D'ensemble

    Phantom Matrix FX Vue d’ensemble Code commande : 40062...

  • Page 18: Options Du Menu Principal

    Phantom Matrix FX Options du menu principal 5 options de menu sont disponibles : 1. Adressage DMX 2. Mode canal 3. Mode de fonctionnement 4. Fonctions 5. Version 1. Adressage DMX Avec ce menu, vous pouvez régler les paramètres DMX de l’appareil.

  • Page 19: Mode De Fonctionnement

    Phantom Matrix FX 05) Pour en savoir plus sur les canaux DMX et leurs fonctions, voir la page 22. 3. Mode de fonctionnement 01) Une fois dans le menu principal, tournez la molette de contrôle MENU (04) jusqu’à ce que l’écran affiche : 02) Appuyez sur la molette de contrôle (04) pour entrer dans le menu.

  • Page 20: Fonctions

    Phantom Matrix FX 02) Tournez la molette de contrôle MENU (04) pour régler la valeur. 03) Appuyez sur la molette de contrôle (04) pour enregistrer les modifications. 04) Tournez la molette de contrôle (04) pour choisir Exit, puis appuyez sur la molette de contrôle (04) pour revenir au menu précédent.

  • Page 21: Courbe D'atténuation

    Phantom Matrix FX 4.3. Courbe d’atténuation 01) Tournez la molette de contrôle MENU (04) pour naviguer parmi les 4 courbes d’atténuation disponibles : ● Square Law ● Linear ● Courbe-S ● InvSquare Law 02) Appuyez sur la molette de contrôle (04) pour confirmer votre choix.

  • Page 22: Reset

    Phantom Matrix FX 03) L’écran suivant s’affiche : 04) Tournez la molette de contrôle (04) pour régler la luminosité. La plage de réglage est comprise entre 01 et 10, de sombre à luminosité maximale 05) Appuyez sur la molette de contrôle (04) pour confirmer les modifications.

  • Page 23: Canaux Dmx

    Phantom Matrix FX Canaux DMX 10 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle entre 0-255 La tête peut tourner de 540° et s’arrêter sur n’importe quelle position voulue.
  • Page 24 Phantom Matrix FX Canal 6 – changement / flux de couleurs, effet arc-en-ciel Le canal 3 doit être ouvert. 0 - 12 Non fonctionnel 13 - 24 Changement de couleur 1 25 - 36 Changement de couleur 2 37 - 48...
  • Page 25 Phantom Matrix FX 89 - 91 92 - 94 95 - 97 98 - 100 101 - 103 104 - 106 107 - 109 110 - 112 113 - 115 116 - 118 Motif 1 119 - 121 Motif 2...
  • Page 26 Phantom Matrix FX Canal 9 – Vitesse du motif Le canal 8 doit être réglé sur une valeur comprise entre 116 et 255 0 - 255 De lente à rapide Canal 10 – fonctions 0 - 5 Non fonctionnel 6 - 10...

  • Page 27: Canaux

    Phantom Matrix FX 18 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle entre 0-255 La tête peut tourner de 540° et s’arrêter sur n’importe quelle position voulue.
  • Page 28 Phantom Matrix FX 168 - 174 Couleur 24 (R255, G000, B175, W000) 175 - 181 Couleur 25 (R255, G000, B100, W000) 182 - 188 Couleur 26 (R255, G000, B100, W050) 189 - 195 Couleur 27 (R255, G000, B025, W050) 196 - 202...
  • Page 29 Phantom Matrix FX 53 - 55 56 - 58 59 - 61 62 - 64 65 - 67 68 - 70 71 - 73 74 - 76 77 - 79 80 - 82 83 - 85 86 - 88 89 - 91...
  • Page 30 Phantom Matrix FX 224 - 226 Motif 37 227 - 229 Motif 38 230 - 232 Motif 39 233 - 235 Motif 40 236 - 238 Motif 41 239 - 241 Motif 42 242 - 244 Motif 43 245 - 247...

  • Page 31: 118 Canaux

    Phantom Matrix FX 118 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la lyre réglable de manière graduelle entre 0-127 La tête peut tourner de 540° et s’arrêter sur n’importe quelle position voulue.
  • Page 32 Phantom Matrix FX 168 - 174 Couleur 24 (R255, G000, B175, W000) 175 - 181 Couleur 25 (R255, G000, B100, W000) 182 - 188 Couleur 26 (R255, G000, B100, W050) 189 - 195 Couleur 27 (R255, G000, B025, W050) 196 - 202...
  • Page 33 Phantom Matrix FX 53 - 55 56 - 58 59 - 61 62 - 64 65 - 67 68 - 70 71 - 73 74 - 76 77 - 79 80 - 82 83 - 85 86 - 88 89 - 91...
  • Page 34 Phantom Matrix FX 224 - 226 Motif 37 227 - 229 Motif 38 230 - 232 Motif 39 233 - 235 Motif 40 236 - 238 Motif 41 239 - 241 Motif 42 242 - 244 Motif 43 245 - 247...
  • Page 35 Phantom Matrix FX Canal 19 – intensité de la LED 1 rouge Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés 0 - 255 Réglage graduel du rouge de 0 à 100 % Canal 20 – intensité de la LED 1 verte Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés...

  • Page 36: Maintenance

    Réglage graduel du bleu de 0 à 100 % Maintenance La Phantom Matrix FX de Showtec ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter.

  • Page 37: Résolution Des Problèmes

    Il se peut que le problème soit lié : à l’alimentation, aux LED, au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LED. Rapportez la Phantom à votre revendeur Showtec. 03) Fusible. Reportez-vous à la page 35 pour remplacer le fusible.
  • Page 38 Phantom Matrix FX Problème Cause(s) probable(s) Solution • Vérifiez que l’appareil soit allumé Un ou plusieurs L’alimentation est défectueuse et que les câbles soient appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas...

  • Page 39: Caractéristiques Du Produit

    Phantom Matrix FX Caractéristiques du produit Modèle : Showtec Phantom Matrix FX Tension d’entrée : 100-240 V C.A., 50 / 60 Hz Consommation : ±140 W Raccordement DMX : 30 unités Fusible : 3 A / 250 V Dimensions :...

  • Page 40: Dimensions

    Phantom Matrix FX Dimensions Code commande : 40062...

  • Page 41: Remarques

    Phantom Matrix FX Remarques Code commande : 40062...
