Manuels Connexes pour SHOWTEC LED Par 64 Aircraft
Sommaire des Matières pour SHOWTEC LED Par 64 Aircraft
- Page 1 MANUEL D’UTILISATEUR FRANÇAIS LED Par 64 Aircraft Code commande : 30745 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
LED Par 64 Aircraft Table des matières Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description du système ..............................7 Présentation ................................... 7 Panneau arrière ................................8 Installation ................................... -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec LED Par 64 Aircraft ● Cordon d’alimentation IEC (1,5 m) ●... -
Page 4: Important
Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 5: Conditions D'utilisation
LED Par 64 Aircraft ● L’utilisateur est responsable du positionnement et du fonctionnement corrects du LED Par 64 Aircraft. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. ●... - Page 6 (figure ci-dessous). Son montage avec une pince ou tout autre support de montage est recommandé, en fonction des besoins liés à votre application. Le LED Par 64 Aircraft peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier.
-
Page 7: Instructions De Renvoi
LED Par 64 Aircraft Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 8: Description Du Système

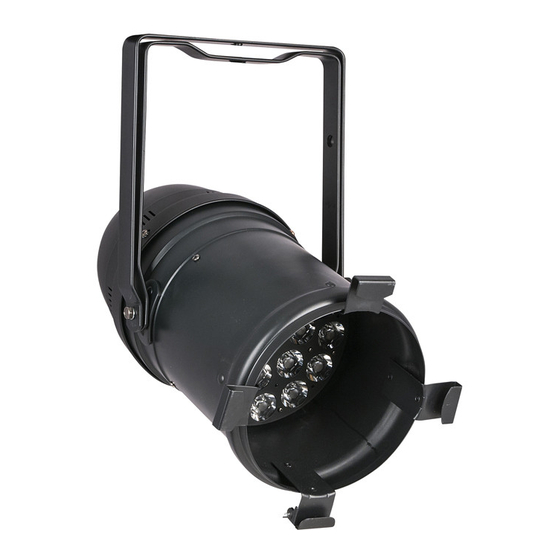

LED Par 64 Aircraft Description du système Caractéristiques Le Showtec LED Par 64 Aircraft est un parcan LED avec une grande puissance en sortie et des effets d’excellente qualité. ● Double fixation très robuste. ● Distance de sortie : > 100 m ●... -
Page 9: Panneau Arrière
LED Par 64 Aircraft Panneau arrière Schéma 2 Affichage LCD + boutons du menu 05) Fusible 3A / 250 V 06) Connecteur Neutrik Powercon IN bleu Connecteur de signal DMX (IN) à 3 broches 08) Connecteur de signal DMX (OUT) à 3 broches... -
Page 10: Installation
LED Par 64 Aircraft Installation Retirez tout le matériel d'emballage du LED Par 64 Aircraft. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 11: Plusieurs Aircraft (Contrôle Maître / Esclave)
LED Par 64 Aircraft Plusieurs Aircraft (contrôle maître / esclave) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). -
Page 12: Plusieurs Aircraft (Contrôle Dmx)
LED Par 64 Aircraft Plusieurs Aircraft (contrôle DMX) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 1 mètre sur tous les côtés pour une bonne circulation d’air 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). - Page 13 LED Par 64 Aircraft Configuration DMX de plusieurs Aircraft Schéma 3 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 30745...
-
Page 14: Connexion De L'appareil
LED Par 64 Aircraft Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave Le nombre... -
Page 15: Panneau De Commande
LED Par 64 Aircraft Panneau de commande Écran LCD Bouton MODE Bouton SETUP Bouton UP Bouton DOWN Schéma 4 Mode de contrôle Les appareils adressés individuellement sur un câble et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle. Si vous avez sélectionné et sauvegardé... -
Page 16: Vue D'ensemble Du Menu
LED Par 64 Aircraft Vue d’ensemble du menu Le LED Par 64 Aircraft affiche le numéro de sa version uniquement au démarrage ! Code commande : 30745... -
Page 17: Options Du Menu Principal
Pour recevoir un signal DMX signal, le contrôleur doit être relié à une console DMX avec un câble DMX à 3/5 broches et celle-ci doit être allumée. Le système du LED Par 64 Aircraft peut fonctionner comme un appareil DMX à 1 ou 2 canaux. 1. Program (programme) Avec ce menu, vous pouvez activer le mode automatique. -
Page 18: Sound (Son)
LED Par 64 Aircraft 4. Sound (Son) Avec ce menu, vous pouvez définir la sensibilité sonore. 01) Appuyez sur le bouton MODE jusqu’à ce que l’écran LED affiche 02) Appuyez sur le bouton SETUP pour entrer dans ce menu. 03) Appuyez sur les boutons UP / DOWN pour régler la sensibilité sonore souhaitée. La plage de réglage est comprise entre , d’une sensibilité... -
Page 19: Dimmer Speed (Vitesse Du Variateur D'intensité)
LED Par 64 Aircraft 6.2. Dimmer Speed (Vitesse du variateur d’intensité) 01) Appuyez sur les boutons UP / DOWN dans le menu des réglages jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton SETUP pour ouvrir le sous-menu. 03) Utilisez les boutons UP / DOWN pour choisir entre Smooth et Fast. -
Page 20: Dimmer Fine (Variateur D'intensité Fin)
LED Par 64 Aircraft 6.5.1 Dimmer Fine (Variateur d’intensité fin) 01) Appuyez sur les boutons UP / DOWN dans le menu des réglages jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton SETUP pour ouvrir le sous-menu. 03) Appuyez sur les boutons UP / DOWN pour définir le variateur d'intensité fin. La plage d’ajustement est comprise entre 6.5.2 White Balance (Balance de blancs) -
Page 21: Maintenance
LED Par 64 Aircraft Maintenance Le Showtec LED Par 64 Aircraft ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 22: Résolution Des Problèmes
Réponse : il se peut que le problème soit lié : à l’alimentation, à la LED ou au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez l’Aircraft à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 20 pour remplacer le fusible. - Page 23 LED Par 64 Aircraft Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez si l’appareil est allumé et les appareils semblent câbles correctement branchés. totalement hors Le fusible principal a grillé. ● Remplacez le fusible. d’usage. Les appareils se La console de contrôle n’est...
-
Page 24: Caractéristiques Du Produit
LED Par 64 Aircraft Caractéristiques du produit Modèle : Showtec LED Par 64 Aircraft Tension d’entrée : 100 - 240 V C.A. 50 / 60 Hz Consommation : 85 W max. à pleine puissance Raccordement DMX : 30 pcs Fusible :... -
Page 25: Dimensions
LED Par 64 Aircraft Dimensions Code commande : 30745... - Page 26 ©2019 Showtec...
