Connexion Du Câblage - LG MULTI V Manuel D'installation

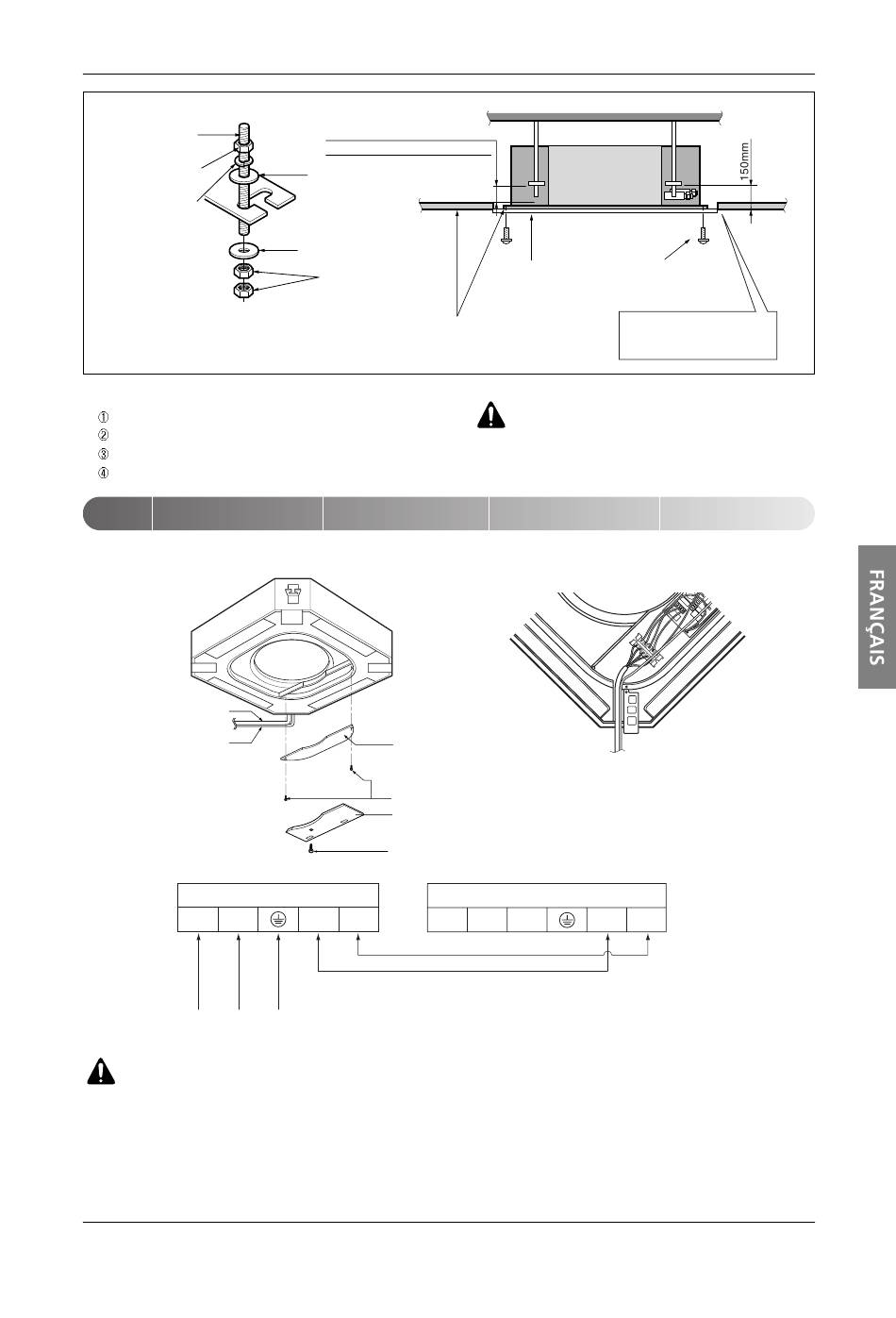

Boulon de support
(W3/8 ou M10)
Écrou
(W3/8 ou M10)
Rondelle Grower
(M10)
• Les pièces ci-dessous peuvent être achetées sur place.
Boulon de support - W 3/8 ou M10
Écrou - W 3/8 ou M10
Rondelle Grower - M10
Rondelle plate - M10
Connexion du câblage
• Ouvrez le couvercle du panneau de commande et connectez le câble de la commande à distance et les
câbles internes.
Cordon d'alimentation
interne
Câble de la commande
à distance
Bornier de l'unité intérieure
1(L) 2(N)
ALIMENTATION ELECTRIQUE
AVERTISSEMENT:
Maintenez la longueur de la vis
à 40mm par rapport au support.
Rondelle Plate pour M10
(accessoire)
Faux plafond
Rondelle Plate pour M10
(accessoire)
Écrou
(W3/8 ou M10)
Ajustez à la même hauteur
Couvercle du boîtier de la commande
Vis de fixation du couvercle
du boîtier de la commande (2 pièces)
Plaque anti-incendie
Vis d'assemblage de la plaque
anti-incendie (1 élément)
3 4
Assurez-vous que les vis des bornes ne vont pas se desserrer.
Plafond
Corps du Climatiseur
Gabarit en papier
pour l'installation
ATTENTION:
Serrez l'écrou et la vis pour éviter la
chute de l'unité.
Bornier de l'unité extérieure
C D Vcc A
Installation
Faux plafond
Ensemble de vis du
modèle sur papier
(4 pièces)
Ouvrez le faux plafond tout
le long du bord extérieur
du gabarit en papier.
[Vue latérale de l'entrée d'air]
B
Manuel d'installation 9
