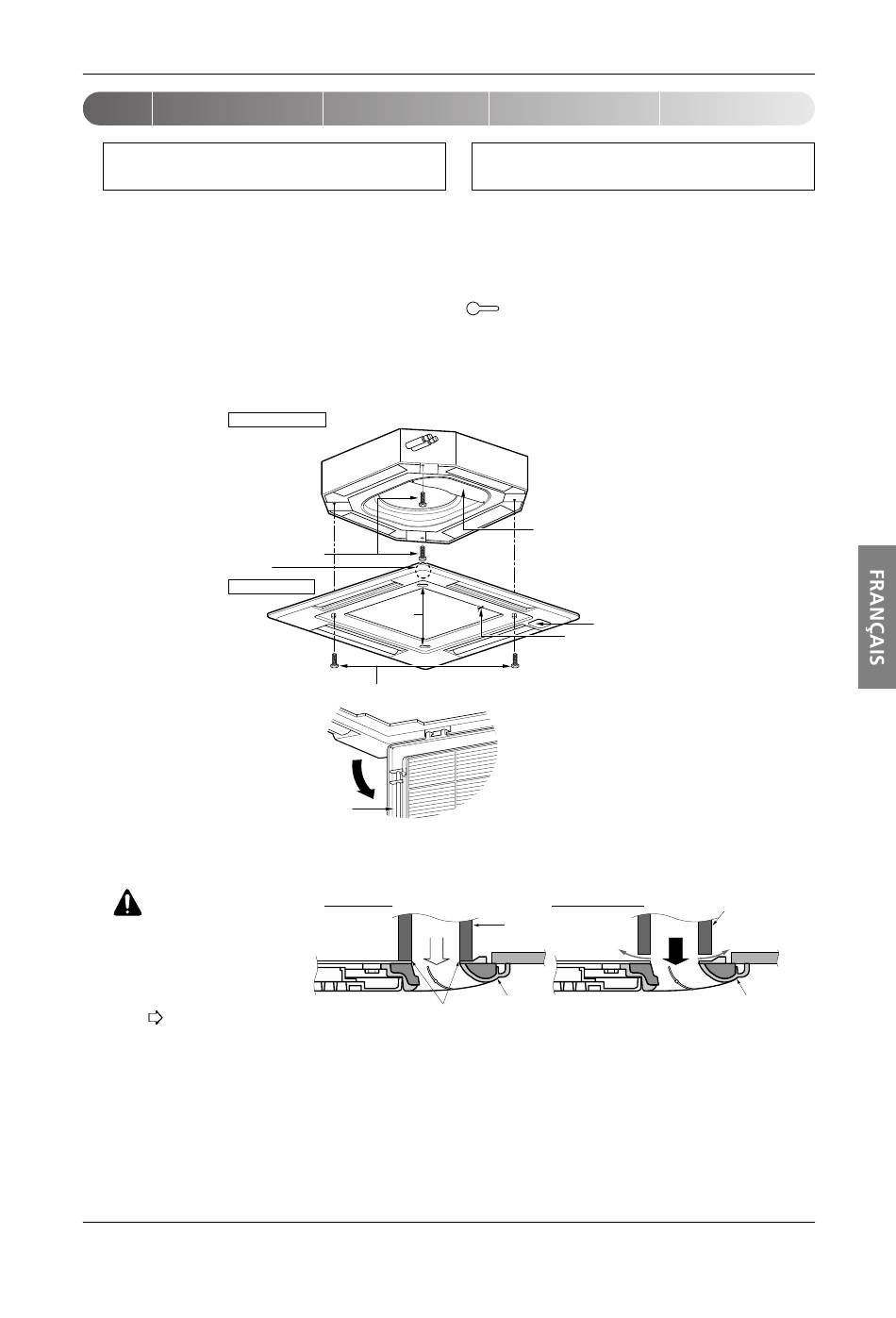

Installation du Panneau décoratif
Le panneau décoratif doit être installé suiv-
ant une orientation déterminée.
1. Fixez de manière provisoire avec deux vis de fixation (vis à tête hexagonale M5) le panneau décoratif au
corps de l'unité. (Serrage jusqu'au 10mm. de longueur) Les vis de fixation (M5 à tête hexagonale) sont
inclues dans le boîtier de l'unité intérieure.
2. Enlevez la grille d'entrée d'air du panneau décoratif (enlevez le crochet du câble de la grille d'entrée d'air)
3. Accrochez le trou principal du panneau décoratif aux vis fixées précédemment, et glissez le panneau de
sorte que les vis atteignent le bord du trou principal.
4. Resserrez complètement les deux vis fixées provisoirement et deux autres vis en plus. (4 vis au total)
5. Branchez le connecteur du moteur des volets et le connecteur de l'afficheur.
6. Après avoir serré les vis, installez la grille d'entrée d'air (filtre d'air compris).
Unité de climatisation
Vis de fixation du
panneau décoratif
(vis à tête hexagonale M5).
Fixer de manière provisoire
sur 2 positions (Serrage
jusqu'au 10mm. de longueur)
Moteur de volet
Panneau décoratif
Grille d'entrée d'air
ATTENTION:
L'installation du pan-
neau décoratif est
obligatoire.
La fuite d'air frais
entraîne de l'humidité
Chute de gouttes
d'eau.
Avant d'installer le panneau décoratif
enlevez l'enveloppe de papier.
Côté des tuyaux
Trous principaux
Vis de fixation du panneau décoratif
(vis à tête hexagonale M5)
Bon Exemple
Insérez l'isolant (cette partie) et faites
attention à ce qu'il n'y ait pas de fuite d'air frais.
Couvercle du panneau
de commande
Afficheur
Conduit des câbles
du moteur de volet
et de l'afficheur
Mauvais Exemple
Unité de
Air
climatisation
Faux
plafond
Panneau décoratif
Manuel d'installation 11
Installation
Unité de climatisation
Fuite d'air frais
(ce n'est pas bon)
Faux
plafond
Panneau
décoratif
