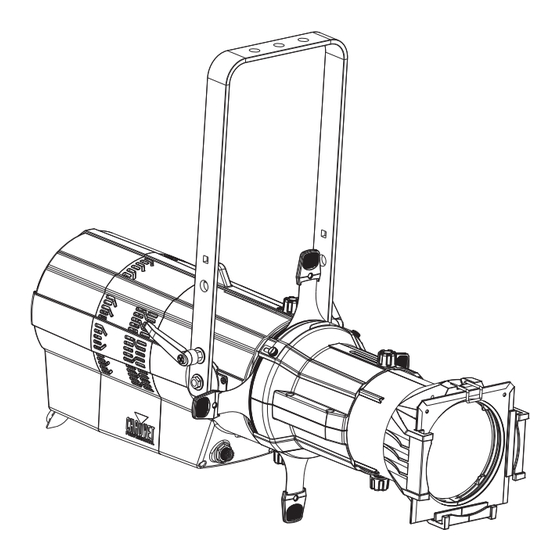

Chauvet Professional OVATION E-910FC IP Guide De Référence Rapide

Masquer les pouces Voir aussi pour OVATION E-910FC IP:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
Quick Reference Guide
English
Español
Français
Deutsch
Nederlands
EN
ES
FR
DE
NL
*Lens tubes sold separately

Publicité

loading

Manuels Connexes pour Chauvet Professional OVATION E-910FC IP

Sommaire des Matières pour Chauvet Professional OVATION E-910FC IP

  • Page 1 Quick Reference Guide English Español Français Deutsch Nederlands *Lens tubes sold separately...
  • Page 2 QUICK REFERENCE GUIDE About This Guide The Ovation E-910FC IP Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details. Disclaimer The information and specifications contained in this QRG are subject to change without notice.
  • Page 3 This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz. Power Linking It is possible to link up to 7 Ovation E-910FC IP products at 120 VAC, 11 products at 208 V, or 12 at 230 VAC. Never exceed this number. Power linking cords can be purchased separately.
  • Page 4 14°, 15°–30°, and 25°–50° Zoom Gel frame (7.5 in/191 mm accessories) Passcode After being prompted, enter the following passcode by pressing: <UP>, <DOWN>, <UP>, <DOWN>, <ENTER> This passcode cannot be changed and must be used whenever prompted. Ovation E-910FC IP QRG Rev. 5...
  • Page 5 Virtual Color Wheel (VCW) The Ovation E-910FC IP includes a feature called the Virtual Color Wheel (VCW). This feature is available as a standalone control mode for manual use and as a control channel in select DMX personalities. More than 30 premixed colors, custom blended by Chauvet engineers, are available to call up for easier programming.
  • Page 6 15-channel: 16-bit dimmer, 16-bit RGBAL, strobe, 15Ch gobo rotation, red shift 17-channel: 16-bit dimmer, 16-bit RGBAL, strobe, 17Ch VCW, color temperature, gobo rotation, red shift 4-channel: hue, saturation, value, gobo rotation Ovation E-910FC IP QRG Rev. 5...
  • Page 7 Amber Lime Auto Show Auto 1–5 1–100 Selects automatic programs and program speed Red Shift Mimics halogen lamp dimming Gobo 0–255 Rotating gobo index Rotator Master DMX mode (Master) Master/ Slave Slave Slave mode Ovation E-910FC IP QRG Rev. 5...
  • Page 8 User proper protective equipment to prevent burns. Keep a safe distance from flammable objects. NOTICE: When operating in Fan Mode: Off, output of the fixture will be reduced and will not reach the same levels as when using other fan modes. Ovation E-910FC IP QRG Rev. 5...
  • Page 9 128  190 Clockwise rotation, fast to slow Gobo rotation 191  192 Stop 193  255 Counterclockwise rotation, slow to fast 000  010 No function Red shift 011  127 128  255 Ovation E-910FC IP QRG Rev. 5...
  • Page 10 128  190 Clockwise rotation, fast to slow Gobo rotation 191  192 Stop 193  255 Counterclockwise rotation, slow to fast 000  010 No function Red shift 011  127 128  255 Ovation E-910FC IP QRG Rev. 5...
  • Page 11 128  190 Clockwise rotation, fast to slow Gobo rotation 191  192 Stop 193  255 Counterclockwise rotation, slow to fast 000  010 No function Red shift 011  127 128  255 Ovation E-910FC IP QRG Rev. 5...
  • Page 12 000  255 0–100% Value 000  255 0–100% 000  127 Gobo index 128  190 Clockwise rotation, fast to slow Gobo rotation 191  192 Stop 193  255 Counterclockwise rotation, slow to fast Ovation E-910FC IP QRG Rev. 5...
  • Page 13 GUÍA DE REFERENCIA RÁPIDA Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del Ovation E-910FC IP contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.
  • Page 14 240 VCA, 50/60 Hz. Alimentación en Cadena Puede enlazar hasta 7 productos Ovation E-910FC IP a 120 V, 11 a 208 V, o 12 a 230 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.
  • Page 15 Código de acceso Después de que se le solicite, introduzca el siguiente código de acceso pulsando: <UP>, <DOWN>, <UP>, <DOWN>, <ENTER> Este código no se puede cambiar y se debe usar cuando se le solicite. Ovation E-910FC IP QRG Rev. 5...
  • Page 16 Rueda de Color Virtual (VCW) El Ovation E-910FC IP incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo.
  • Page 17 15-canales: 16 bits atenuador, 16 bits RGBAL, 15Ch estroboscopio, gobo giratorio 17-canales: 16 bits atenuador, 16 bits RGBAL, 17Ch estroboscopio, VCW, temperatura de color, gobo giratorio, cambio de rojo 4-canales: matiz, saturación, valor, gobo giratorio Ovation E-910FC IP QRG Rev. 5...
  • Page 18 Auto Show Auto 1–5 1–100 Selecciona programas automáticos y velocidad Red Shift Imita la atenuación de una lámpara halógena Gobo 0–255 Índice de gobo giratorio Rotator Master Modo DMX (maestro) Master/ Slave Slave Modo esclavo Ovation E-910FC IP QRG Rev. 5...
  • Page 19 Mantenga una distancia de seguridad con objectos inflamable. AVISO: Cuando funcione en Modo Ventilador: Apagado, bajará el rendimiento del aparato y no alcanzará los mismos niveles que cuando use otros modos de ventilador. Ovation E-910FC IP QRG Rev. 5...
  • Page 20 Giro en el sentido horario, lento a rápido Gobo giratorio 191  192 Parada 193  255 Giro en el sentido anti-horario, lento a rápido 000  010 Sin función Cambio de rojo 011  127 Encendido 128  255 Apagado Ovation E-910FC IP QRG Rev. 5...
  • Page 21 Giro en el sentido horario, lento a rápido Gobo giratorio 191  192 Parada 193  255 Giro en el sentido anti-horario, lento a rápido 000  010 Sin función Cambio de rojo 011  127 Encendido 128  255 Apagado Ovation E-910FC IP QRG Rev. 5...
  • Page 22 000  127 ndice de gobo giratorio Í 128  190 Giro en el sentido horario, lento a rápido Gobo giratorio 191  192 Parada 193  255 Giro en el sentido anti-horario, lento a rápido Ovation E-910FC IP QRG Rev. 5...
  • Page 23 000  127 ndice de gobo giratorio Í 128  190 Giro en el sentido horario, lento a rápido Gobo giratorio 191  192 Parada 193  255 Giro en el sentido anti-horario, lento a rápido Ovation E-910FC IP QRG Rev. 5...
  • Page 24 MANUEL DE RÉFÉRENCE À Propos de ce Manuel Le Manuel de Référence du Ovation E-910FC IP (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com...
  • Page 25 VCA, 50/60 Hz. Connexion Électrique Vous pouvez connecter entre eux jusqu’à 7 Ovation E-910FC IP à 120 V, 11 unités à 208 V, ou 12 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.
  • Page 26 14°, 15°–30° et 25°–50° Zoom Gélatine (accessoires 7, 5 pouces/191 mm) Code d’accès Une fois affiché, saisissez le code d’accès suivant comme suit: <UP>, <DOWN>, <UP>, <DOWN>, <ENTER> Ce code ne peut pas être modifié et doit être saisi sur demande. Ovation E-910FC IP QRG Rev. 5...
  • Page 27 Roue de Couleurs Virtuelles (VCW) Le Ovation E-910FC IP dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX.
  • Page 28 15-canaux: gradateur 16-bit, RGBAL 16-bit, 15Ch stroboscope, rotation de gobo, décalage rouge 17-canaux: gradateur 16-bit, RGBAL 16-bit, 17Ch stroboscope, VCW, température de couleur, rotation de gobo, décalage rouge 4-canaux: teinte, saturation, valeur, rotation de gobo Ovation E-910FC IP QRG Rev. 5...
  • Page 29 Red Shift Imite la gradation des lampes halogènes Gobo 0–255 Index de rotation de gobo Rotator Master Recevez le signal DMX du contrôleur DMX (maître) Master/ Slave Slave Recevoir le signal de l'unité maître (esclave) Ovation E-910FC IP QRG Rev. 5...
  • Page 30 REMARQUE: Lors du functionnement en mode ventilateur: Lorsque le ventilateur est à l’arret, le rendement de l’appareil est réduit et ne peut pas atteindre les mêmes niveaux que lors de l’utilisation des autres modes de ventilateur. Ovation E-910FC IP QRG Rev. 5...
  • Page 31 Rotation horaire, lent à rapide Rotation de gobo 191  192 Arrêt 193  255 Rotation antihoraire, lent à rapide 000  010 Pas de fonction Décalage rouge 011  127 Activé 128  255 Desactivé Ovation E-910FC IP QRG Rev. 5...
  • Page 32 Rotation horaire, lent à rapide Rotation de gobo 191  192 Arrêt 193  255 Rotation antihoraire, lent à rapide 000  010 Pas de fonction Décalage rouge 011  127 Activé 128  255 Desactivé Ovation E-910FC IP QRG Rev. 5...
  • Page 33 000  255 0–100% 000  127 Index de rotation de gobo 128  190 Rotation horaire, lent à rapide Rotation de gobo 191  192 Arrêt 193  255 Rotation antihoraire, lent à rapide Ovation E-910FC IP QRG Rev. 5...
  • Page 34 000  255 0–100% 000  127 Index de rotation de gobo 128  190 Rotation horaire, lent à rapide Rotation de gobo 191  192 Arrêt 193  255 Rotation antihoraire, lent à rapide Ovation E-910FC IP QRG Rev. 5...
  • Page 35 SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Ovation E-910FC IP finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
  • Page 36 Serienschaltung der Geräte Sie können bis zu 7 Ovation E-910FC IP Geräte bei 120 V AC, 11 Geräte bei 208 V und 12 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.
  • Page 37 Dieser Sicherheitscode kann nicht geändert werden und ist nach entsprechender Aufforderung immer zu verwenden. Virtuelles Farbrad (VCW) Der Ovation E-910FC IP verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad ( Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung.
  • Page 38 226  250 6500K 251  255 Hinweis: Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe. Ovation E-910FC IP SAL Rev. 5...
  • Page 39 14-Kanal: Dimmer, RGBAL, Stroboskopeffekt, VCW, Farbtemperatur, Auto-Show, Auto-Geschwindigkeit, Channel 14Ch Dimmungs-Geschwindigkeits-Modus, Gobo rotator, Rotverschiebung 15-Kanal: 16-Bit-Dimmer, 16-Bit-RGBW, 15Ch Stroboskopeffekt, Gobo rotator, Rotverschiebung 17-Kanal: 16-Bit-Dimmer, 16-Bit-RGBAL, 17Ch Stroboskopeffekt, VCW, Farbtemperatur, Gobo rotator, Rotverschiebung 4-Kanal: Farbton, Farbsättigung, Farbwert, Gobo rotator Ovation E-910FC IP SAL Rev. 5...
  • Page 40 Auto Show Auto 1–5 1–100 Geschwindigkeit aus Red Shift Ahmt die Dimmung einer Halogenlampe nach Gobo 0–255 Index/Geschwindigkeit der Gobo-Rotation Rotator Master Empfängt DMX-Signal vom DMX-Controller (Master) Master/ Slave Slave Empfängt das DMX-Signal vom Master-Gerät Ovation E-910FC IP SAL Rev. 5...
  • Page 41 Verwendung anderer Lüftermodi. Verwenden Sie geeignete Schutzausrüstung, um Verbrennungen zu vermeiden. Halten Sie einen Sicherheitsabstand zu brennbaren Gegeständen ein. HINWEIS: Im Lüftermodus: Aus wird der Ausgang des Geräts reduziert und erreicht nicht die gleichen Pegel wie bei Verwendung anderer Lüftermodi. Ovation E-910FC IP SAL Rev. 5...
  • Page 42 Im Uhrzeigersinn, von schnell nach langsam Gobo Rotator 191  192 Anhalten 193  255 Entgegen dem Uhrzeigersinn, von langsam nach schnell 000  010 Keine Funktion Rotverschiebung 011  127 128  255 Ovation E-910FC IP SAL Rev. 5...
  • Page 43 Im Uhrzeigersinn, von schnell nach langsam Gobo Rotator 191  192 Anhalten 193  255 Entgegen dem Uhrzeigersinn, von langsam nach schnell 000  010 Keine Funktion Rotverschiebung 011  127 128  255 Ovation E-910FC IP SAL Rev. 5...
  • Page 44 Neongrün 000  255 0–100% 000  127 Index 128  190 Im Uhrzeigersinn, von schnell nach langsam Gobo Rotator 191  192 Anhalten 193  255 Entgegen dem Uhrzeigersinn, von langsam nach schnell Ovation E-910FC IP SAL Rev. 5...
  • Page 45 Wert 000  255 0–100% 000  127 Index 128  190 Im Uhrzeigersinn, von schnell nach langsam Gobo Rotator 191  192 Anhalten 193  255 Entgegen dem Uhrzeigersinn, von langsam nach schnell Ovation E-910FC IP SAL Rev. 5...
  • Page 46 BEKNOPTE HANDLEIDING Over deze handleiding De Ovation E-910FC IP Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 47 Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking U kunt tot 7 Ovation E-910FC IP-producten koppelen bij 120 V 11 producten bij 230 V,12 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.
  • Page 48 Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden. Lensbuizen De volgende lensbuizen zijn aan te schaffen: • 19°, 26°, 36°, en 50°met gelframe (159 mm accessoires) • 14°, 15°–30° en 25°–50° Zoom gelframe (191 mm accessoires) Ovation E-910FC IP QRG Rev. 5...
  • Page 49 BEKNOPTE HANDLEIDING Virtueel kleurenwiel De Ovation E-910FC IP bevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld.
  • Page 50 15-kanaal: 16-bit dimmer, 16-bit RGBAL, 15Ch stroboscoop, gobo roterend, rode shift 17-kanaal: 16-bit dimmer, 16-bit RGBAL, stroboscoop, 17Ch VCW, kleurtemperatuur, gobo roterend, rode shift 4-kanaal: tint, verzadiging, waarde, gobo roterend Ovation E-910FC IP QRG Rev. 5...
  • Page 51 (0–100%) Amber Lime Selecteert automatische programma's en Auto Show Auto 1–5 1–100 automatische programmasnelheid Red Shift Bootst halogeenlamp dimmen na Gobo 0–255 Roterende gobo index Rotator Master DMX-modus (Master) Master/ Slave Slave Slave-modus Ovation E-910FC IP QRG Rev. 5...
  • Page 52 Houd een veilige afstand van brandbare voorwerpen. LET OP: Bij werking in de ventilatormodus: Uit, uitvoer van de armatuur wordt verminderd en zal niet dezelfde niveaus bereiken als bij andere ventilatormodi. Ovation E-910FC IP QRG Rev. 5...
  • Page 53 Roteren met de klok mee, langzaam tot snel Gobo roterend 191  192 Stop 193  255 Tegen de klok in roteren, langzaam tot snel 000  010 Geen functie Rode shift 011  127 128  255 Ovation E-910FC IP QRG Rev. 5...
  • Page 54 Roteren met de klok mee, langzaam tot snel Gobo roterend 191  192 Stop 193  255 Tegen de klok in roteren, langzaam tot snel 000  010 Geen functie Rode shift 011  127 128  255 Ovation E-910FC IP QRG Rev. 5...
  • Page 55 000  127 Roterende gobo index 128  190 Roteren met de klok mee, langzaam tot snel Gobo roterend 191  192 Stop 193  255 Tegen de klok in roteren, langzaam tot snel Ovation E-910FC IP QRG Rev. 5...
  • Page 56 Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact the dealer of record. UL 1573 CSA C22.2 No. 166 E113093 Ovation E-910FC IP QRG Rev. 5...
