REGOLAZIONE DELLE BOBINE LATERALI ____________________________________

1. Le bobine laterali devono esser regolate sulla bobina
anteriore per evitare eventuali asportazioni dello
strato superficiale e danni alle bobine laterali della
bobina.
2. Girare le lame della bobina anteriore nella posizione
illustrata in Figura 4A.
3. Misurare l'altezza dal suolo al bordo anteriore della
lama della bobina anteriore centrale (B) ed i bordi
esterni delle lame
Aggiungere o togliere spessori (G) a seconda della
necessità tra il pattino (H) e la forcella di supporto
delle bobina laterali, fino a che le lame della bobina
anteriore non vengano a trovarsi alla stessa altezza.
4. Depositare gli spessori in eccesso (G) sopra la
forcella di supporto.
delle bobina laterali
5. Regolare i bracci di supporto della bobina laterale
anteriore (J) verso l'alto o verso il basso a seconda
della necessità fino a che il braccio non risulti
appoggiato al fermo (K).
(L).
K
J
REGOLAZIONI
G
H

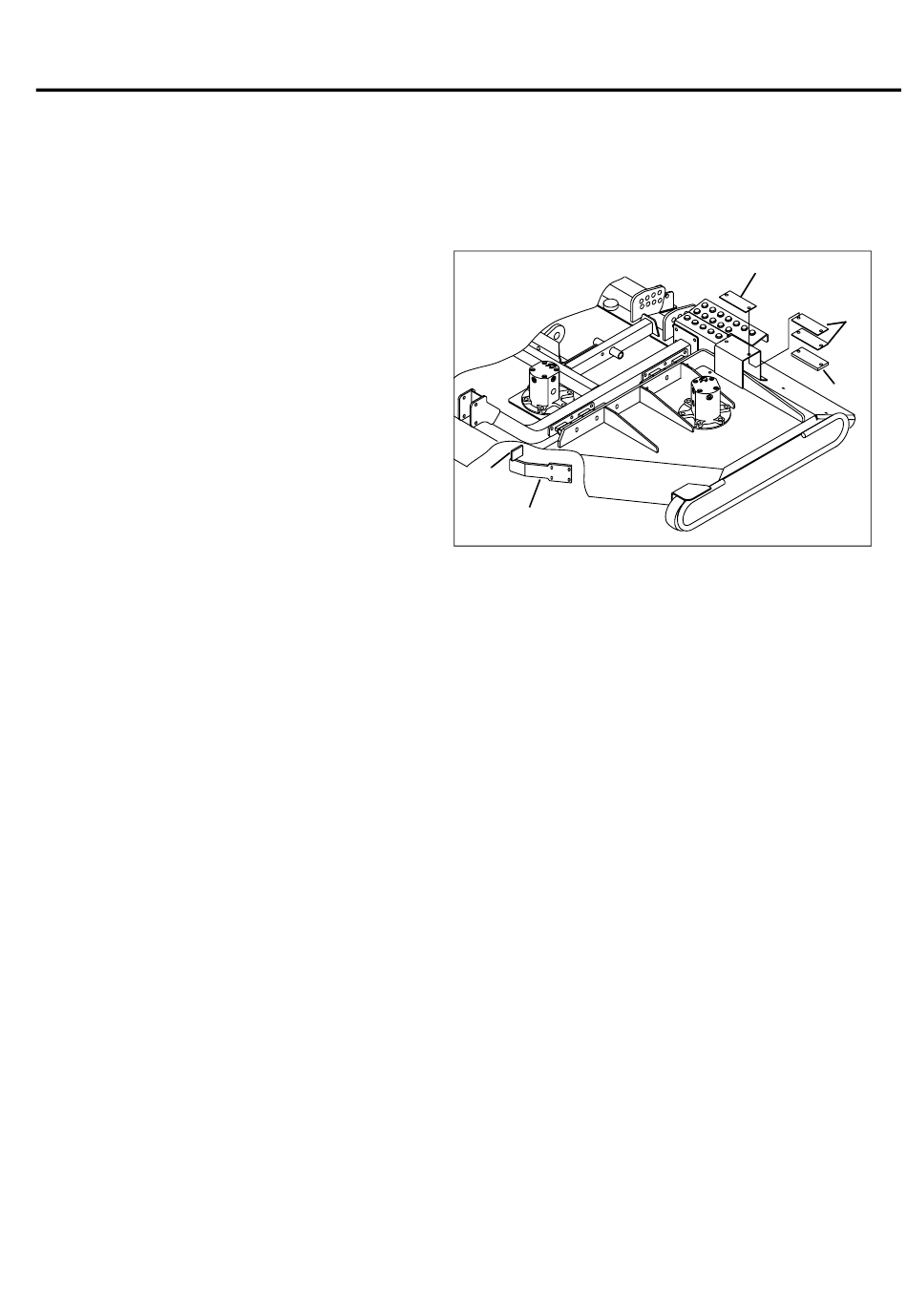

Figura 4D
4
