Montage; Tourner Le Boitier Du Transmetteur - Endress+Hauser Proline Promass 40 Manuel De Mise En Service

3 Montage

#
16
3. 3 Montage
3.3.1

Tourner le boitier du transmetteur

Danger !
Pour les appareils avec agrément EEx d/de ou FM/CSA Cl. I Div. 1 le mécanisme de rotation n'est
pas celui décrit ici. La procédure est décrite dans la documentation Ex spécifique.
1. Desserrer les deux vis de fixation.
2. Tourner le raccord baïonnette jusqu'en butée.
3. Soulever prudemment le boîtier du transmetteur jusqu'en butée.
4. Tourner le boitier du transmetteur dans la position souhaitée (max. 2 x 90° dans chaque sens).
5. Mettre le boîtier à nouveau en place et encliqueter le raccord baïonnette.
6. Bien serrer les deux vis de fixation.

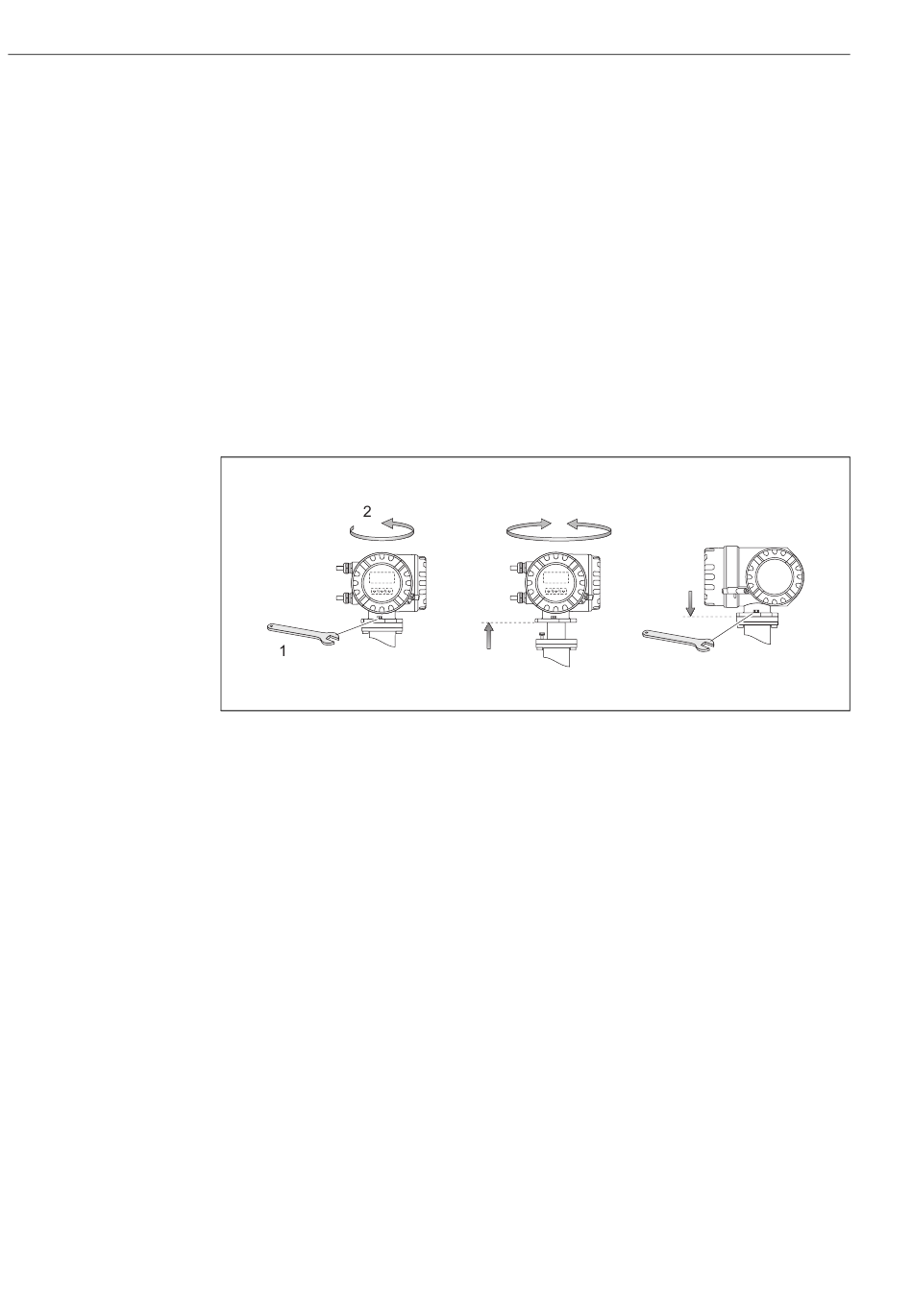

Fig. 8: Rotation du boitier du transmetteur (boitier de terrain en aluminium)
4
3
Proline Promass 40
5
6
a0004302
