10 Commande

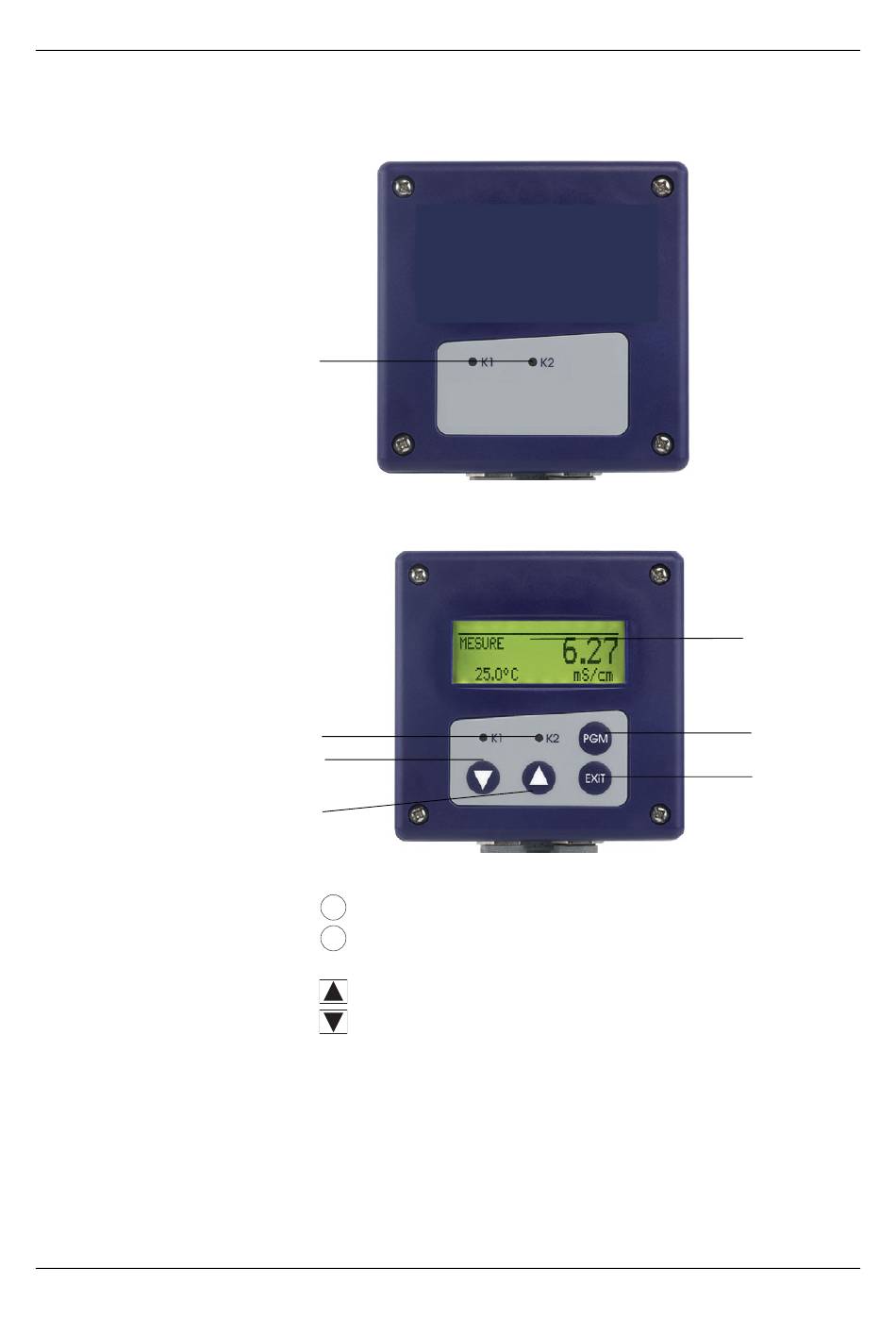

10.1 Éléments de commande
Appareil sans écran LCD
Appareil avec écran LCD
42
(6)
(6)
(5)
(4)
(1) Écran graphique (LCD), rétro-éclairé
(2) Touche , validation de la saisie, sélection de menu.
PGM
(3) Touche , abandonner la saisie (sans mémorisation)/le calibrage.
EXIT
Retour au niveau du menu.
(4) Touche , augmenter la valeur numérique/choix suivant.
(5) Touche , diminuer la valeur numérique/choix suivant.
(6) Les LED "K1"/"K2" indiquent l'état des sorties de commande.
En mode normal, la LED est allumée lorsque la sortie correspondante est
active.
Si la fonction "Contact fugitif" est active, la LED n'indique que son acti-
vation.
La LED "K1" clignote pendant le calibrage.
En cas de défaut, les LED "K1" et LED "K2" clignotent.
(1)
(2)
(3)
